4-40英制滚花手拧面板紧固螺钉

　　这款手拧式面板紧固螺钉，主要面向仪器面板、测试治具、机箱侧板、传感器安装座这类需要频繁拆装、又不希望每次都借助螺丝刀操作的装配场景。在实验室测试台、光学实验架、小型工控机箱以及便携检测设备上，运维人员经常需要打开面板调整内部走线、更换模块或者校准元件，如果每一处面板固定都采用普通十字槽机螺钉，反复拆装不仅会磨花槽口，还会拖慢现场调试节奏；这种带大直径滚花头的手拧螺钉，正是为免工具快装快拆的工况设计的。

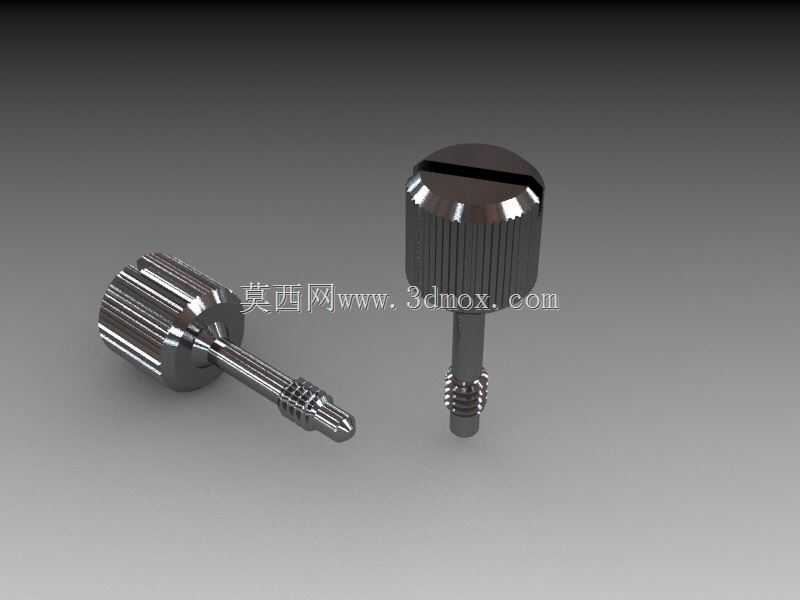

　　从结构上看，螺钉头部采用了大直径圆柱滚花造型，头部外径远大于螺杆直径，手指捏持时接触面积充足，外周加工出直纹滚花，即便指尖沾有少量油污、佩戴薄劳保手套，也能获得足够的旋转摩擦力，不会出现打滑拧不动的情况。头部顶端开出一字槽，作为备用驱动结构：当螺钉预紧力偏大、或者长期使用后螺纹配合偏紧时，可以直接用一字螺丝刀辅助加力，不需要额外更换紧固件，兼顾徒手操作和工具锁紧两种使用习惯。头部下端做了平滑的轴肩过渡，轴肩端面直接压接在面板沉孔或者钣金表面，压紧受力面均匀，不会像小头螺钉那样在薄面板上压出凹痕。

　　螺杆部分采用4-40统一英制螺纹，这是电子仪器、小型光学组件、美式工控设备里非常通用的细牙螺纹规格，螺纹段长度适配1/2英寸左右的安装叠厚，也就是面板、衬套、安装座总厚度在十几毫米以内的装配组合都可以兼容。螺杆在螺纹末端和光杆衔接的位置做了分段缩径与止位结构，拧入到位后可以通过轴肩限位，避免过度旋入顶伤面板后侧的敏感元件；末端螺纹做了导入倒角，对准预装的螺母或者机箱螺纹孔时可以顺畅导入，不会出现 cross-thread 错牙咬坏螺纹孔的问题。

　　实际布局安装时，需要在面板上开出对应螺杆直径的过孔，过孔周边预留出和螺钉头部直径匹配的操作空间——因为滚花头直径比普通同螺纹规格的机螺钉大不少，排布多颗螺钉时，相邻两颗的头部边缘要留出至少几毫米的手指避让间隙，不能按照小头螺钉的孔间距密集排布，否则手指捏持相邻螺钉时会互相干涉。如果面板是薄钣金件，建议在螺钉压紧侧搭配小平垫或者直接在面板上压出沉台，让轴肩端面贴合平整，长期频繁拧动也不会磨花面板涂层。针对需要防脱落的使用场景，这类螺钉还可以配合卡簧、松不脱护套组合使用，拧松后面板打开时螺钉仍然挂在面板孔位上，不会随手放置滚落丢失，在户外检测设备、敞口调试工位上能大幅减少小零件遗失的概率。

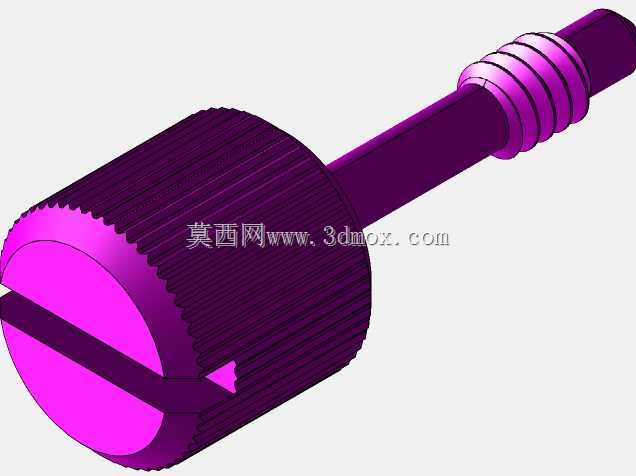

　　建模过程中，滚花特征采用圆周阵列直纹沟槽还原，既保留了手指触感对应的凹凸结构，也控制了整体特征数量；头部一字槽、螺杆过渡台阶、末端倒角都按照实际车加工工艺顺序构建，螺纹段用标准牙型还原4-40牙距，装配时可以直接和对应规格的内螺纹孔做干涉检查，验证拧入行程和压紧间隙是否匹配，提前排查孔位深度不足、螺钉过长顶触内部PCB板这类常见装配问题。
