微雪1.3寸ST7789彩色液晶显示模组

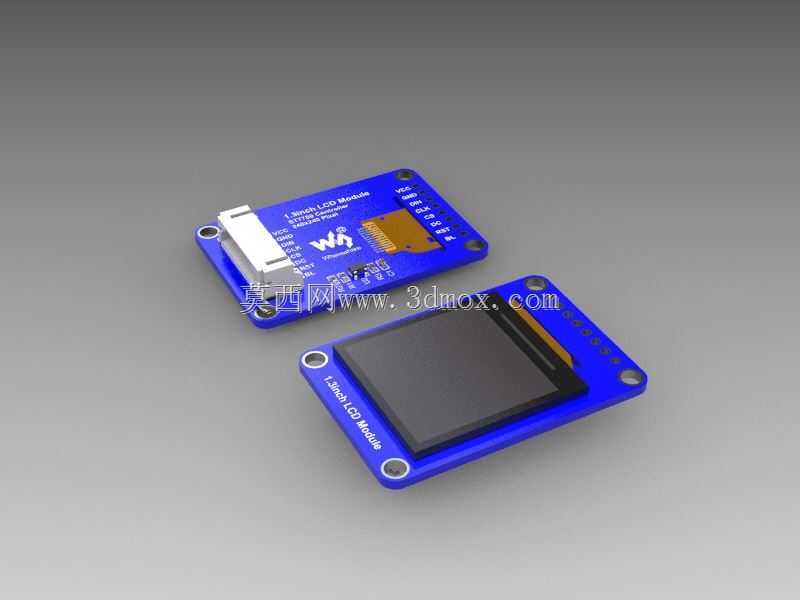

　　这套三维结构围绕微雪1.3英寸彩色LCD显示模组展开，完整还原了显示板、驱动板、排针接线、铜柱支撑以及配套转接板的装配关系，适合在嵌入式开发、小型仪器面板、手持检测设备和教学实验平台中做结构校核与空间布置参考。模组核心显示区域采用1.3英寸TFT彩屏，分辨率为240×240像素，由ST7789控制器驱动，能够呈现彩色图形、字符、状态曲线和简单交互界面。相比数码管或单色OLED，这类彩屏在信息密度、界面美观度和动态刷新方面更有优势，可承担参数显示、菜单导航、报警提示、波形绘制等任务。

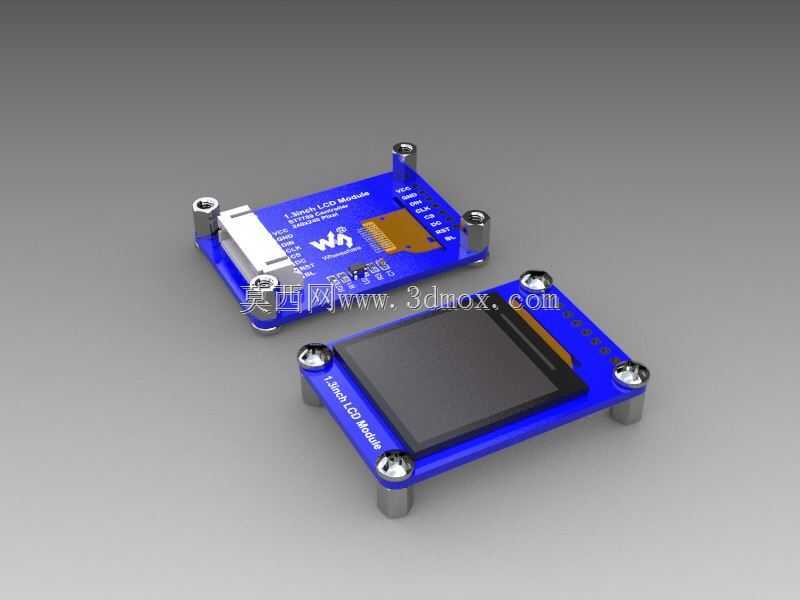

　　从实际装机角度看，显示模组并不只是一块屏幕，而是由PCB基板、液晶面板、FPC连接、排针接口和固定支撑件共同构成的小型电子装配件。三维建模时需要把屏幕可视区、黑色边框、蓝色阻焊板、白色丝印标识、金属固定孔以及彩色排线逐一表达，否则在外壳开洞和堆叠检查时容易出现干涉。显示板四角预留安装孔，配合铜柱或隔离柱可以将模块固定在壳体内部，也可以通过转接板叠装在主控板上方。铜柱高度决定了屏幕与外壳面板之间的距离，设计时要兼顾屏幕贴合面、防尘窗口、螺丝头避让以及排线弯折半径。

　　该类模块常见于单片机学习板、开源硬件项目、便携式测试仪、小型控制终端和传感器数据采集节点。现场使用时，主控芯片通过SPI等串行接口向ST7789发送命令和显存数据，模块本身完成行列驱动与背光控制。由于屏幕尺寸较小，240×240的像素密度足以显示精细图标和多行文本人机界面；在工业桌面设备中，它可以作为状态面板，显示温度、压力、电压、计数、节拍等信息；在实验教学场景中，则便于开发者验证GUI框架、图形刷新逻辑和触摸或按键交互流程。

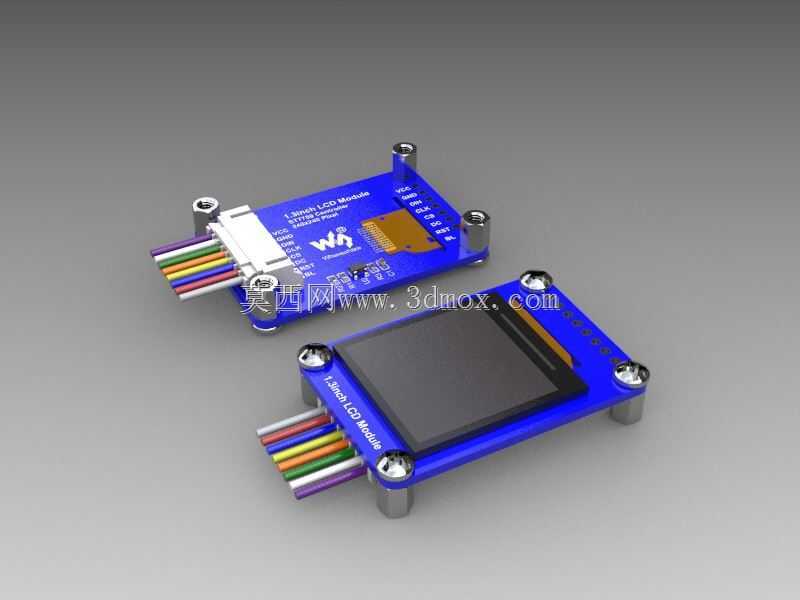

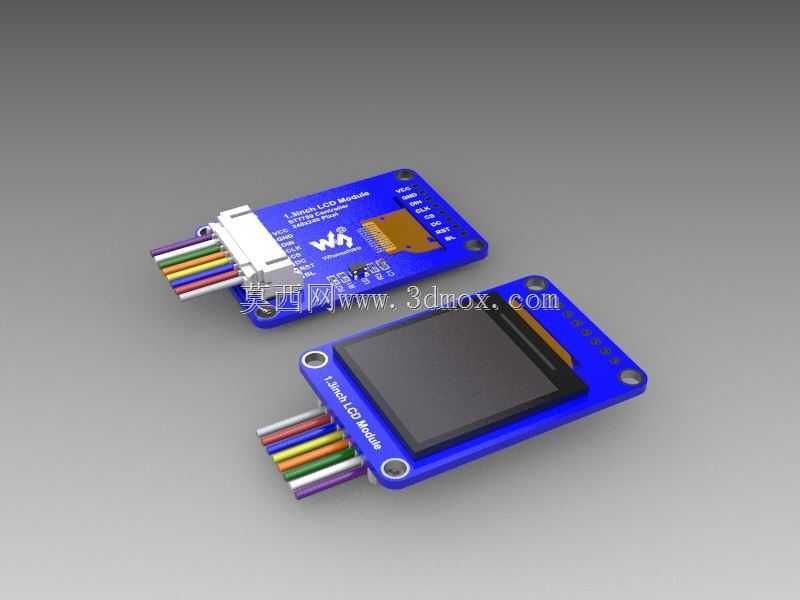

　　结构设计上，蓝色PCB承载了屏幕、接口焊盘和外围元件，板边排针采用统一间距引出电源、地、控制信号和数据信号。彩色杜邦线或排线在模型中被明确表现，能够提醒结构工程师预留出线方向，避免装配后线材被外壳压住。屏幕正面的黑色显示区与外围保护边界需要分别建模，因为外壳开窗通常依据有效可视区确定，而螺丝固定和密封唇边则要参考整块PCB轮廓。若设备前面板采用亚克力或玻璃视窗，还要在屏幕表面与视窗之间保留均匀间隙，防止压伤液晶层。

　　安装边界方面，这类小尺寸模组对整机厚度比较敏感。屏幕本体、FPC弯折区、排针高度和铜柱支撑都会占用Z向空间；横向布置时，排针侧向出线会增加宽度需求，若采用板对板连接器或反向插接，则可缩小整机宽度。建模过程中应保留PCB厚度、焊盘高度、排针塑料座和金属针脚的相对位置，便于检查与主控板、电池仓、按键板之间的最小安全距离。四角铜柱不仅承担固定作用，也能在堆叠安装时形成稳定支撑，减少屏幕板受挤压产生的形变。

　　从维护和工艺角度看，模块的可拆卸性也值得在结构阶段考虑。铜柱螺丝固定方式便于单独更换屏幕板，排针连接则有利于快速调试；但在振动较大的设备上，需要评估排针松动、排线拉扯和焊点疲劳风险，必要时增加压线扣、灌胶固定或采用锁固连接器。三维模型把两块板卡的相对位置、线材走向和支撑件高度都呈现出来，能够在开模或切割面板前发现屏幕开窗偏移、安装孔不匹配、接线空间不足等问题。

　　整体而言，该模型的价值不在于单纯还原电子元件外观，而在于把显示功能、板卡装配、接口出线和机械固定串联起来。对于结构设计人员，它可用于面板开孔、内部堆叠和安装柱布局；对于嵌入式选型人员，它能直观判断屏幕尺寸、接口方向和模组厚度是否满足设备空间；对于三维建模从业者，模型中PCB、液晶屏、金属件、排线和丝印标识的组合，也提供了一个典型小型电子显示模组的完整建模参考。
