LCD16x2用户界面操作外壳

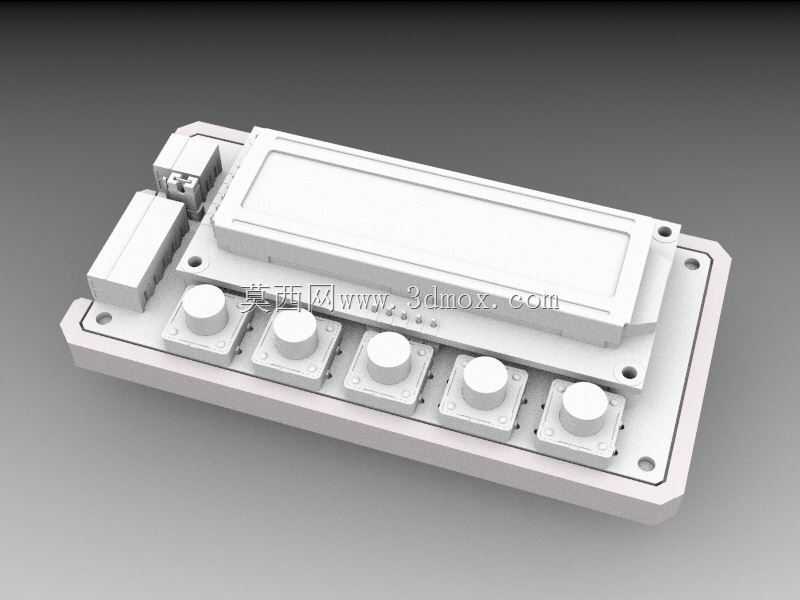

　　这套壳体面向小型嵌入式控制终端的人机交互需求，核心承载一块16×2字符型LCD显示模块，面板下方排布六只方形轻触按键，每只按键上方配圆形按压帽，左侧预留接口与模块安装位，整体构成一块可直接固定在设备外壁的操作界面。现场调试时，运维人员不需要打开电控柜门，透过面板就能读取设备运行参数、故障代码与计数信息，按下对应按键完成菜单切换、参数设定、确认返回等操作，常见应用在小型实验台、温控柜、传感采集节点、3D打印机控制盒、教学实训装置以及桌面自动化小设备上。

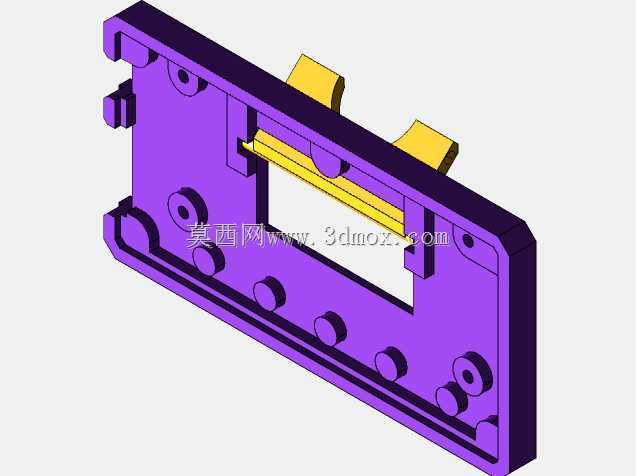

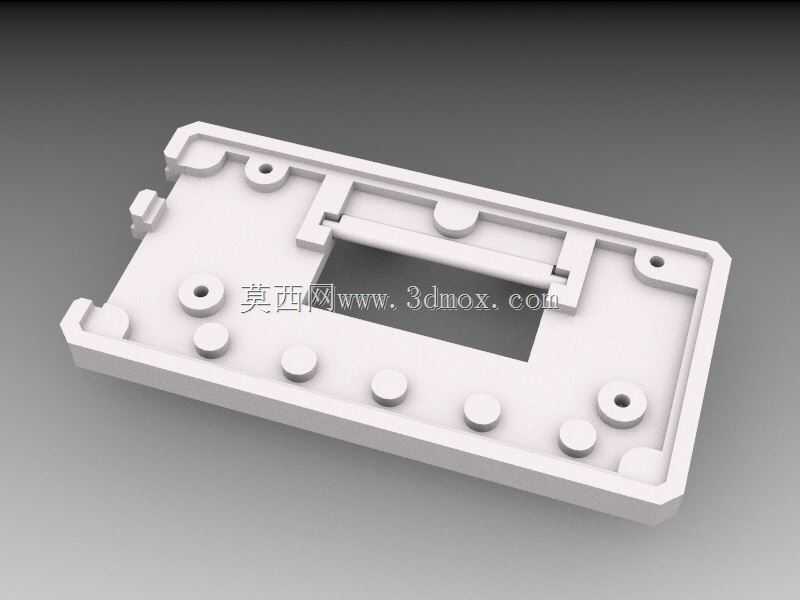

　　结构上采用底板加上面框的分层思路：底层是一块带围边的矩形安装基板，四角布置沉头安装孔，孔位周边做局部加厚凸台，锁螺钉时不会让薄板产生翘曲；基板表面留出多组定位柱与螺丝柱，LCD模块、按键PCB、接口座都可以先卡在定位柱上预固定，再用小螺钉锁附，装配顺序清晰，返修时拆开面框即可触及内部电路板，不必整块面板从设备上拆下。面框围绕LCD屏开出矩形视窗，视窗边缘做出台阶，液晶屏被压在台阶下方，既限制屏幕上下窜动，也能遮挡屏幕周边的PCB边角，正面观感整洁；按键位置对应开出六个方孔，孔边留出让按键帽上下行程的间隙，按压时不会卡滞。

　　设计时充分考虑了3D打印成型的工艺特点：所有外壁尽量保持均匀壁厚，转角处加入圆角过渡，减少打印过程中的应力集中与翘边；面向打印平台的底面取平，无需大量支撑即可一次成型，悬空的内卡扣结构控制在可自支撑的斜度范围内；壳体表面没有细碎深筋，打印后清理支撑、打磨毛边的工作量很小。对于需要小批量试制的项目，工程师可以直接在此结构基础上修改开孔位置、增减按键数量，或把LCD视窗换成OLED、数码管窗口，快速衍生出不同功能的面板版本。

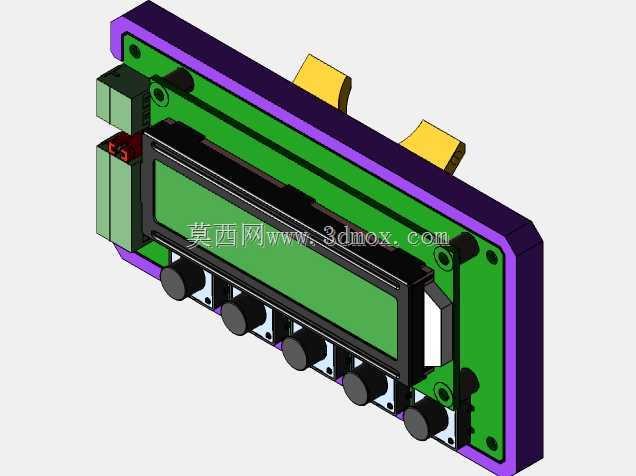

　　安装边界方面，基板轮廓为扁平矩形，厚度方向占用空间紧凑，嵌入设备面板时只需在机柜门板开出对应矩形开孔，通过四角安装孔从背面锁附，或在围边外侧加法兰耳用螺钉外固定；壳体内部高度要同时容纳LCD模块背面的排针、按键板厚度以及走线弯折半径，布局时把较高的接口元件安排在左侧空旷区域，液晶屏下方尽量走扁平排线，避免顶到面框。按键采用矩阵方式接到主控PCA，六键布局适合“上、下、左、右、确认、返回”的菜单逻辑，圆形键帽高出面框一定距离，戴薄手套也能准确操作；面板左侧的接口位可引入电源与通讯接插件，线束从壳体侧面或底部的出线槽引入，壳体合拢后线束被围边遮挡，正面看不到杂乱走线。

　　从人机工程角度，长条形LCD视窗横向布置，符合字符屏一行显示十六个字符的阅读习惯，六只按键沿面板下沿一字排开，拇指自然落在按键区，视线在屏幕与按键之间移动距离短；基板围边略高于PCB平面，合上外壳后电路板被完全包覆，能阻挡车间粉尘、手指误触焊点以及少量溅液，对实验室和轻工业现场的防护需求比较友好。整体结构没有复杂抽芯机构，既适合FDM打印做功能验证件，也可据此转成注塑模具设计，加拔模斜度、补强筋和浇口位置后投入批量生产，是嵌入式人机界面外壳从原型验证到小批量制造都比较实用的一套结构方案。
