三色电子墨水屏驱动板模组结构

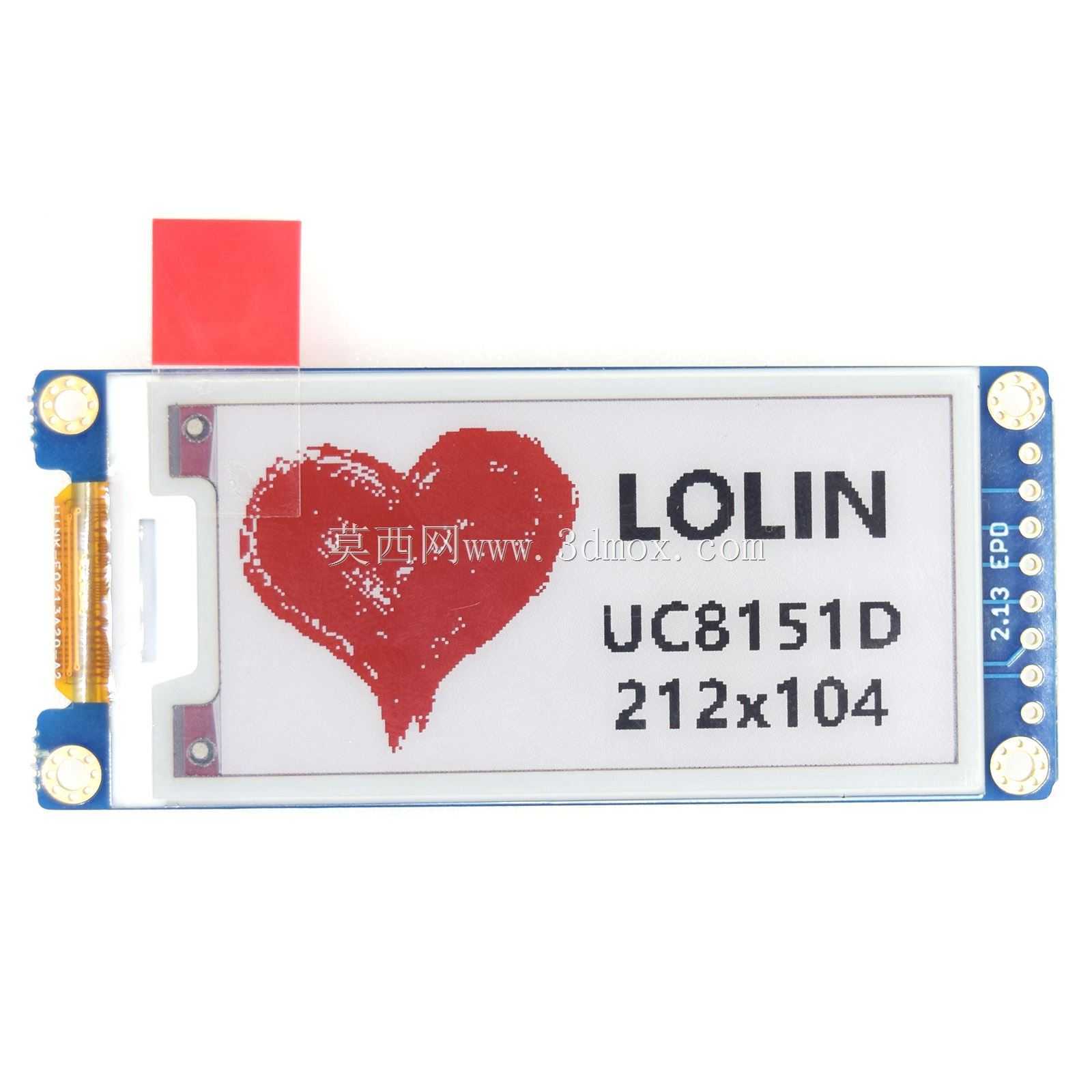

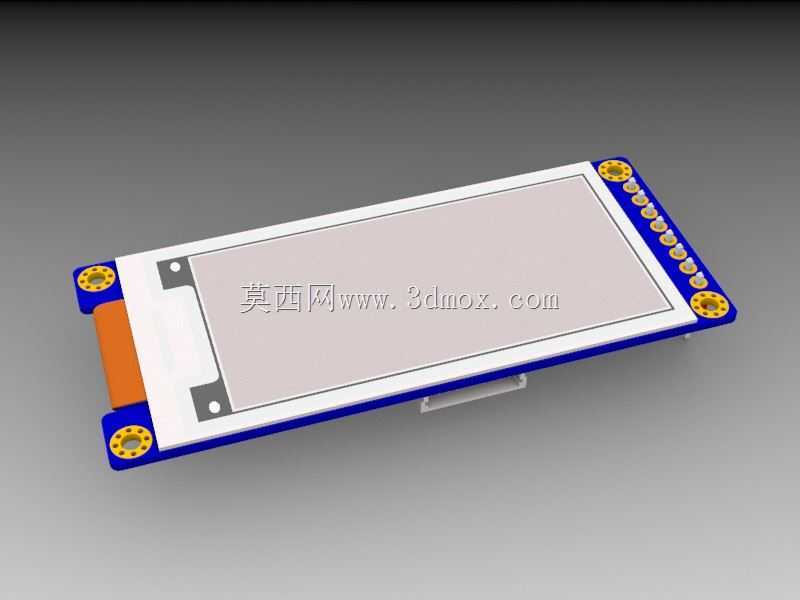

　　该模型呈现的是一块面向嵌入式显示终端的三色电子墨水屏模组，核心由电子纸显示面板、蓝色印刷电路板、连接排线、安装孔位和边缘排针接口组成。模组整体采用矩形薄板布局，显示区域占据板面中央大部分面积，四周保留较窄的结构边框，驱动与连接电路集中在板边，便于在外壳内部进行堆叠布置。电子墨水屏本身依靠微胶囊粒子在电场作用下翻转实现显示，刷新后无需持续供电即可保留画面，因此特别适合低功耗信息展示场景。三色版本在常规黑白显示基础上增加红色像素层，可用于告警提示、关键数值、状态标识和界面重点信息突出，在仓储标签、仪器面板、门禁终端、环境监测节点、工业看板和小型物联网设备中都有较高实用价值。

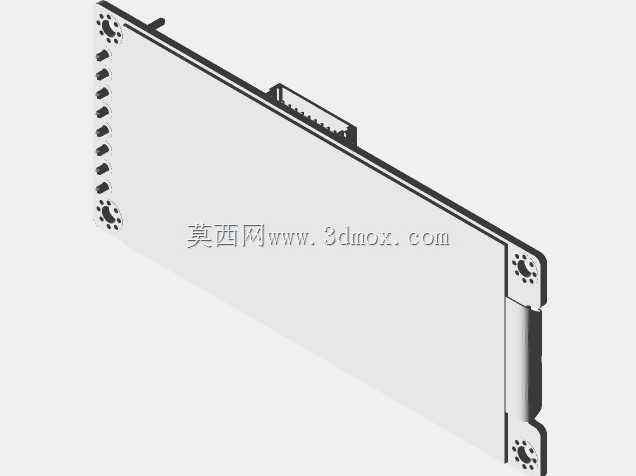

　　从结构设计角度看，模组的显示面为平整矩形区域，外围PCB通过蓝色阻焊层与金色焊盘形成明显识别特征。板体四角设置金属化安装孔，孔周保留环形焊盘，既可以作为机械固定点，也能在装配时增强孔位强度。实际装机时，可通过铜柱、螺钉或壳体卡扣将板体固定在前窗内侧，显示面与透明视窗之间应控制均匀间隙，避免局部压迫导致电子纸膜片异常。由于电子墨水屏属于薄型显示器件，外壳设计时需要在屏面周边设置支撑筋，压力应尽量传递到PCB边框和安装孔，而不是直接压在显示膜片中央。

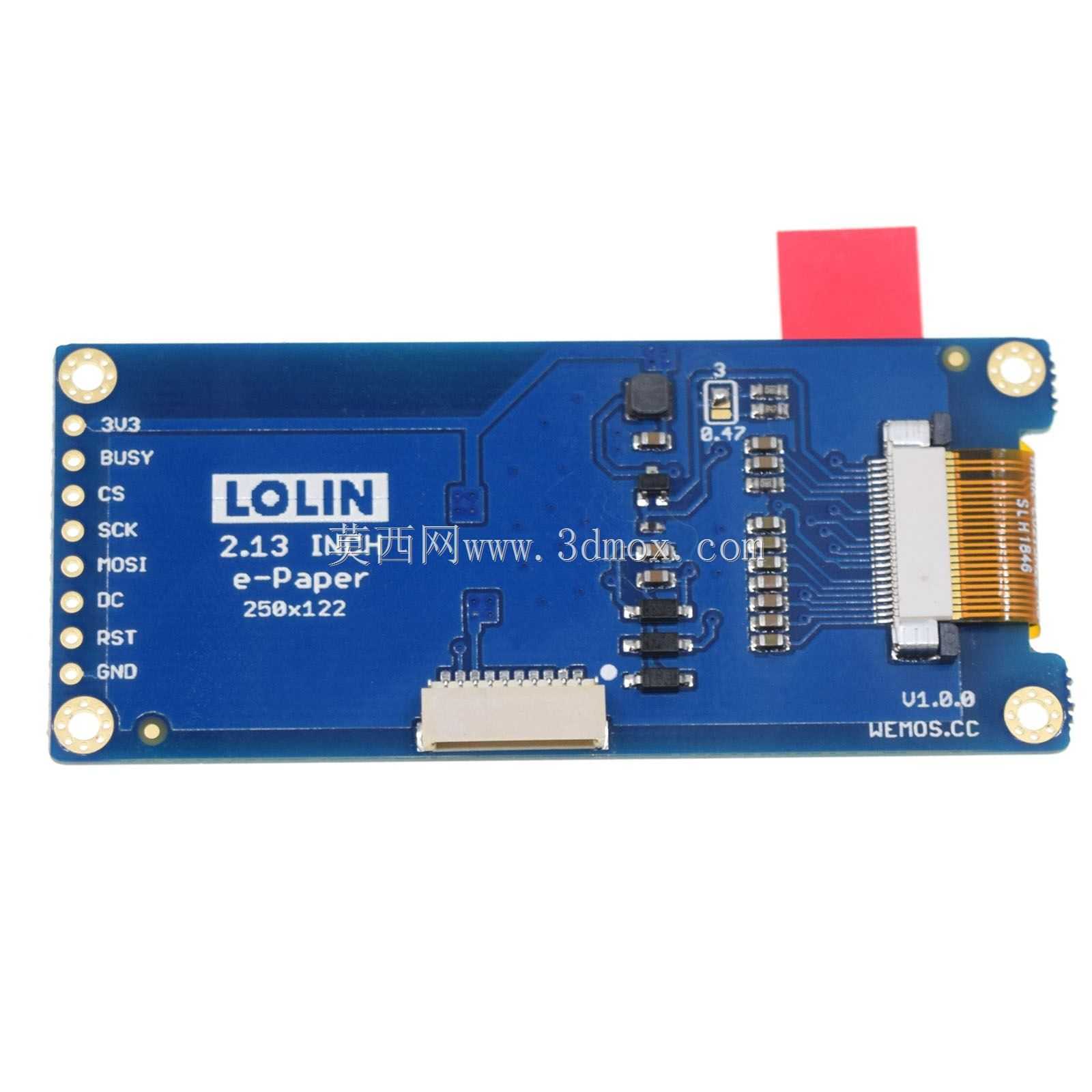

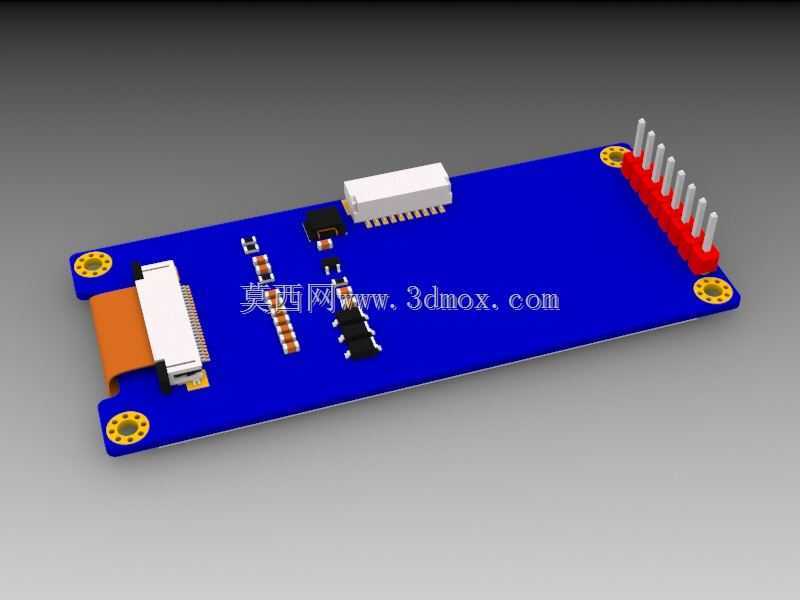

　　板边排布的圆形焊盘和排针区域承担电气连接功能，引脚沿长边依次展开，方便与主控板通过FPC排线、排针或转接板连接。模型中橙色柔性排线位于屏体与驱动板之间，体现了电子纸模组常见的弯折连接方式。结构工程师在整机布局时，需要为排线预留弯曲半径和走线空间，避免折叠死弯、拉扯或与金属壳体锐边接触。排线区域附近不宜布置过高元件，防止装配时挤压连接部位。若设备存在振动工况，可在排线两侧增加泡棉限位或压板，使连接部位保持稳定，但压紧力应作用于补强区域，避免影响显示膜片。

　　该类模组的驱动边界主要围绕SPI通信、控制信号线和电源引脚展开，UC8151D这类驱动芯片负责时序转换与像素刷新。硬件结构上不需要复杂散热结构，因为电子纸刷新过程短暂，正常显示保持阶段功耗极低。但在外观设计中仍需注意静电防护和干燥清洁，屏体表面膜片较薄，装配人员应避免直接用硬物刮擦。前壳视窗可采用透明PC或亚克力材料，窗口开口尺寸应略小于显示可视区边界，以遮挡屏边封胶和PCB边缘，同时保证有效内容完整露出。

　　安装尺寸方面，这类2.13英寸级模组长宽比例接近长条矩形，适合嵌入手持式设备、桌面小终端或控制柜面板。板体厚度由PCB、电子纸膜片和背面补强层共同构成，整体属于低高度部件，在厚度受限的产品中具有明显优势。三维建模时需要重点还原PCB外轮廓、四角开孔、排针位置、FPC弯折区、屏体黑白边框以及红色显示层的材质差异。对于干涉检查而言，最关键的是前壳视窗与屏面的距离、螺钉柱与孔位的同轴度、连接器插拔空间以及排线弯曲区域。若将该模组用于外壳开发，可直接依据板边接口和安装孔确定主板堆叠方向，也可在维修维护场景中把屏模组设计成可拆卸子部件，通过少量螺钉固定，便于后期更换。

　　在实际产品中，三色电子纸并不追求高速动态画面，而是强调阳光下可读、断电保持、低功耗和弱光环境下的舒适阅读。红色像素适合表达异常状态、阈值超限、设备编号或操作提示，黑白像素则承担文字、表格、图标和简单图形。设计界面结构时，外壳按键、指示灯和天线位置应与屏幕刷新方式协同考虑，避免频繁全屏刷新带来的等待感。结构件上则应保证屏幕可视区不受遮挡，连接区域可维修，安装孔受力明确，从而使该显示模组在小型智能硬件和工业低功耗终端中稳定发挥作用。
