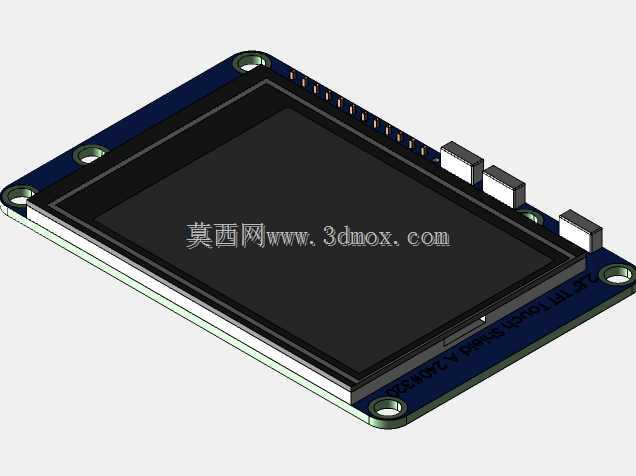

2.8英寸TFT液晶显示模组结构设计

项目分类:显示屏 发布时间:2022-05-03 ID:617615
  • 2.8英寸TFT液晶显示模组结构设计

  这款2.8英寸TFT液晶显示模组,是嵌入式硬件开发、小型智能终端设备里常用的人机交互核心部件,日常做项目时经常会碰到需要把这类屏整合进设备结构的场景,从手持检测仪器、小型工业控制终端,到创客DIY的智能装置、教学实验平台,都能见到同规格模组的应用。做这类显示模组的三维建模时,首先要卡准的就是安装边界,整个模组的PCB基板四角预留了标准的金属安装孔,孔位的同轴度、孔边到板边的安全距离都要严格对应实物,避免装配时出现螺丝干涉、孔位偏斜无法锁附的问题,板厚按照常规FR-4板材的1.6mm基准做,表层的阻焊层、丝印层的结构细节在建模时可以做分层处理,方便后续导出工程图时标注不同层的工艺要求。

  屏幕本体的装配结构是建模的重点,TFT液晶层和表层的保护盖板之间的贴合间隙要控制在合理范围,不能出现间隙过大进灰、或者间隙过小挤压液晶层出现显示水波纹的问题,模组侧边引出的排针接口,每根针脚的间距、伸出长度、针脚直径都要严格按照通用插接件的标准尺寸做,方便后续对接主板时直接匹配标准排线座,不用额外调整结构避让。屏幕背部的驱动IC、被动元件的凸起高度也要做准确还原,很多新手建模时容易忽略背部元件的高度,导致设备外壳装配时背部元件顶到壳体内壁,压坏元件或者出现装配间隙过大的问题。

  从实际使用的角度看,这类小尺寸显示屏的可视角度、屏幕点亮后的显示区域边界,在结构设计时要和外壳的视窗开口做精准对位,视窗的压边宽度要控制在刚好盖住屏幕黑边的程度,既不能漏出屏幕边缘的固定胶层,也不能遮挡有效显示区域。屏幕侧边的三个调节按键,建模时要预留按键的行程空间,按键和PCB之间的触发间隙、按键帽高出板边的高度都要符合实际操作的手感要求,按键周围要做防呆结构,避免按键按下去之后卡滞无法回弹。

  做这类模组的结构设计时,还要考虑使用场景的防护需求,如果是用在工业现场的设备上,屏幕表层的保护盖板可以预留钢化玻璃的安装位,PCB边缘要做圆角处理,避免尖锐边角在装配时划伤操作人员或者划破设备内部的连接线。模组整体的厚度控制也很关键,从屏幕表面到PCB背部最高元件的总厚度,要和设备内部预留的安装空间匹配,很多手持设备对内部空间的利用率要求极高,差0.5mm的厚度就可能导致外壳无法合盖。另外,安装孔的位置要避开PCB内部的走线区域,建模时可以把孔位周围的禁布区做标识,提醒硬件工程师在布线时避开孔位,防止锁螺丝时压断内部走线。

  在实际项目选型时,这类2.8英寸的显示屏因为尺寸适中、驱动方案成熟,不管是做原型验证还是批量生产的设备,都是性价比很高的选择,建模时把所有装配尺寸做准,后续做结构验证的时候就能省掉很多反复改模的麻烦,比如排针的位置如果偏移0.1mm,批量生产时就可能出现排线插不进去的问题,金属安装孔的衬套高度也要准确,锁螺丝时的扭矩如果过大,衬套可以分散压力,避免PCB被螺丝压裂。屏幕和PCB之间的连接排线是柔性的,建模时可以把排线的弯折半径做合理模拟,避免装配时排线弯折角度过大出现断线的问题。
