PCB直装式ACDC隔离电源模块结构

项目分类:变压器/电感器 发布时间:2022-05-03 ID:617822
  • PCB直装式ACDC隔离电源模块结构
  • PCB直装式ACDC隔离电源模块结构

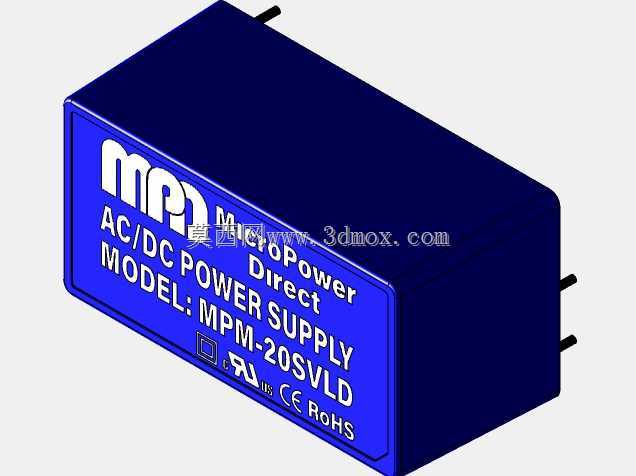

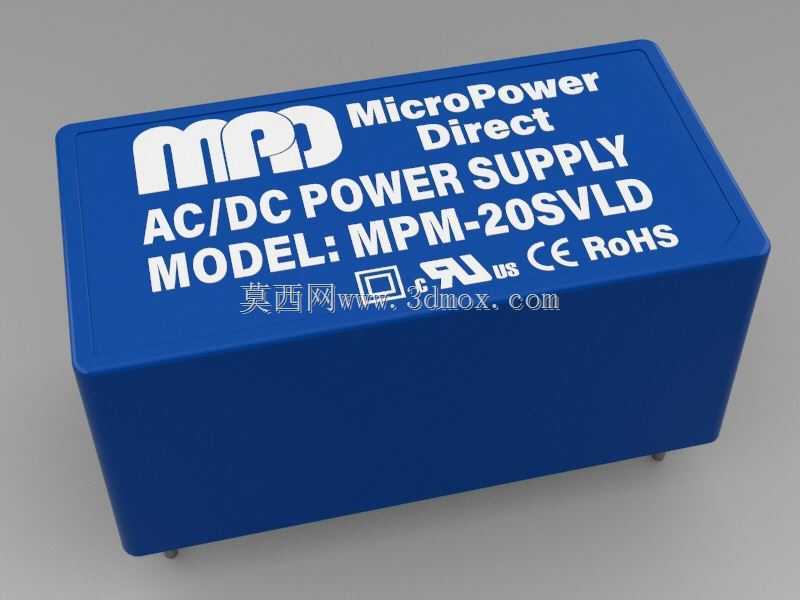

  板载隔离电源在工业控制板、传感采集前端、通讯接口卡以及小型自动化设备里承担着把交流市电直接转换为低压直流母线的任务,省去外围工频变压器与分立整流稳压电路的排布空间。这款MPM-20SVLD属于密封式AC/DC电源模组,整体采用蓝色阻燃环氧外壳灌封,顶面丝印型号、输入输出属性与安规认证标识,引脚从壳体底部伸出,适合在PCB布局阶段作为直插元件统一规划焊盘与禁布区。

  从结构建模角度看,模组本体为规整长方体,边角做小圆弧过渡,外壳无外露散热齿,依赖壳体表面与周边空气自然对流,因此在板卡堆叠时不能把高发热器件紧贴其侧面布置。顶面印刷区域需要在外观模型中保留字符凸起或贴图位置,便于出工程渲染图时核对铭牌方向;底部引脚为金属圆针,排布沿模组长度方向对称,建模时应按实际针径、针长和跨距建立实体,而不是仅用示意点代替,因为后续干涉检查要确认引脚穿过PCB后的伸出长度是否和背面壳体、支架或波峰焊治具冲突。

  设计这类模组的三维数模,首先要锁定安装边界:外壳占板轮廓、引脚坐标、壳体最高高度以及顶部保留的绝缘间隙。板卡上若存在金属压条、导电泡棉或机箱上盖,必须核对模组顶面到金属件的爬电距离,不能只按机械间隙处理。模组周边也不宜布置过高的电解电容或接插件,否则维修时无法顺畅插拔,灌封壳体受力后还可能压迫相邻元件。

  实际选型时,该类电源常用于输入侧连接交流电网、输出侧给低压控制芯片、继电器线圈或模拟采样回路供电的场合。密封结构带来防尘、防潮和抗振动优势,适合在控制柜内环境相对复杂、板件数量多、人工维护空间有限的设备中使用。由于交流输入与直流输出之间需要隔离,PCB布线时输入焊盘和输出焊盘两侧应保留明显开槽或安全间距,三维模型中的壳体投影可以直接辅助电气工程师划定高压区禁布范围。

  建模过程中,外壳可按实体块加圆角处理,顶面铭牌以独立纹理层表现,底部引脚单独建为金属件并赋予导电材质。若用于整机装配,还应补充模组下方PCB厚度、焊接后引脚残留长度以及周围最高元件轮廓,这样在机箱截面检查时能够一次判断电源模块是否顶住线槽、导轨或盖板。对于需要做热评估的场景,可把壳体表面作为自然散热面,在热仿真中设定功耗与环境温度,观察相邻电容、光耦和稳压芯片是否处于热影响区。

  该结构的价值不在于复杂运动机构,而在于把电气安全、板级空间、焊接工艺和维修可达性集中到一个紧凑元件上。准确的外形与引脚模型能够让结构工程师在布局早期发现高度干涉、绝缘距离不足、焊盘拥挤和散热通道受阻等问题,减少样机阶段反复改板的风险。
