330uH3A环形绕线功率电感结构

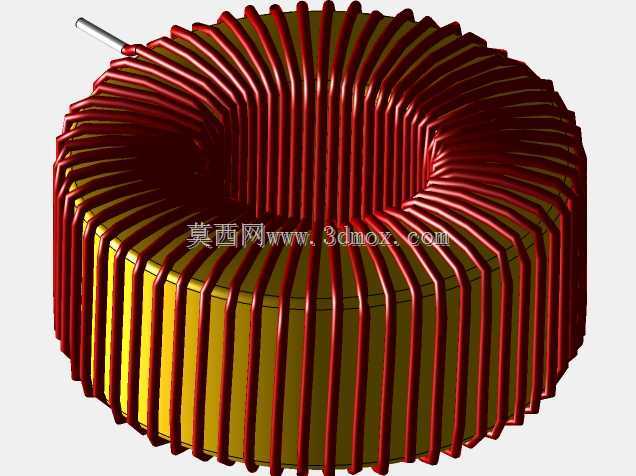

　　环形功率电感在开关电源、DC-DC变换、逆变电路、电机驱动板以及仪器仪表内部十分常见，核心作用是利用磁环高磁导率形成闭合磁路，在电流连续变化过程中储存磁场能量，并对纹波电流进行抑制。与开口磁芯相比，环形磁芯没有明显气隙，磁阻小、漏磁低，绕组沿圆周均匀包覆磁环后，对外辐射的杂散磁场明显减弱，适合布置在板卡密度较高、对EMI较为敏感的控制设备中。该件围绕330μH、3A等级的使用需求展开，结构上采用环形铁氧体或铁粉磁芯，外层以漆包铜线连续绕制。线圈从磁环一侧起绕，沿环向逐匝排布，经过内孔、端面和外圆形成完整回路；绕组在磁环外圆形成密集的纵向线条，在内孔处受周长限制匝间距更小，在上下端面则呈现平滑过渡。

　　这样的排布不仅保证每匝导线尽量贴近磁芯，也使绕组受力均匀，避免局部堆叠造成磁耦合不一致。实际建模时需要重点处理导线在环形路径上的空间扫掠。导线中心线并非简单平面圆，而是围绕磁环截面反复穿越内孔和外缘的三维螺旋路径；若路径约束不合理，容易在内孔位置出现导线自交、端面压扁或匝间穿透。磁环本体可按圆环实体建立，绕组则通过路径扫掠形成圆截面铜线，并在起末端保留引出段，便于后续与PCB焊盘、接线端子或引脚结构对接。外形边界方面，磁环外径约27mm，轴向高度约10.8mm，属于中小功率板载电感常用尺寸。安装时不能只按磁环外径预留空间，还应为外层漆包线、引出线弯折半径以及绝缘包覆留出余量。内孔区域既是绕组通过空间，也是散热和装配避让区域，

　　设计支架或固定座时，不能让塑料筋、金属夹片伸入线圈密集区，否则可能磨损漆包膜或造成匝间距离不足。若采用卧式贴板安装，底部应考虑磁环与PCB之间的绝缘间隙；若采用立式固定，则需通过绑带、托架或灌胶方式限制磁环晃动，避免设备振动时引出线承受反复弯折。从电气功能看，该电感在 Buck、Boost 等拓扑中承担储能和续流作用，在输出滤波回路中可与电容组成低通滤波环节，降低电流脉动对后级电路的影响。3A等级意味着绕组截面积、温升和饱和裕度都需要在选型时校核：磁芯不能在峰值电流下进入深度饱和，铜线压降也要控制在允许范围内，否则电感量跌落会导致纹波增大、开关管应力上升。三维结构虽然不直接表达材料牌号和B-H曲线，但准确还原磁环尺寸、线径、

　　匝数分布和引线方向，能够帮助结构工程师完成板卡间距检查、外壳干涉检查以及散热路径评估。在设备布局中，环形电感周围应远离信号采集电路、霍尔元件和弱传感器件，即便其漏磁较小，大电流工况下仍可能形成局部磁场干扰。散热方面，绕组包覆磁环后，内孔空气流动较弱，长时间满载时热量主要通过外圆绕组表面、引出线和附近PCB铜箔散发，因此结构设计中不宜将其完全封闭在无间隙壳体内。若设备存在灌胶工艺，还要确认胶料流动性能够进入磁环下方和线圈间隙，同时避免热膨胀系数差异过大导致铜线应力增加。该模型对电子设备结构设计的价值，在于把抽象的电感参数转化为可干涉检查的真实空间形体：设计人员可以据此确认磁环与电容、功率电阻、连接器、外壳筋位之间的距离，也可以评估引出线朝向是否便于自动化焊接或人工装配。绕线外观的还原还有利于制作装配指导、维修说明和工艺夹具，使电气选型与机械布局在同一三维环境中完成核对，减少样机阶段因元件高度、引线跨度或磁环占位估计不足造成的返工。
