色环封装直插式负温热敏电阻结构

　　这款直插式负温度系数热敏电阻采用双引脚径向封装，主体为滴胶成型的椭球感温头，两根镀锡铜包钢引脚从封装底部平行引出，感温头外覆彩色色环标识层，用于在批量装配、来料检验和维修替换时快速识别阻值系列与公差等级。元件的核心感温部分为NTC陶瓷芯片，芯片两端通过焊接工艺与引脚内端连接，外部环氧树脂包封既承担绝缘防护，也把芯片、焊点和引脚根部整体固定，避免插装弯折、波峰焊热冲击和长期振动造成内部开路。

　　从设备应用看，这类元件常出现在电源板、充电模块、电机驱动板、电池包温度采样、温控仪表和家电控制板中。它不是用来承担功率通断的器件，而是把自身阻值随温度变化的特性送入分压或桥路，让控制器获得温度趋势：功率器件散热器附近贴装时，可监测MOS管、整流桥或变压器是否过热；锂电池组中可布置在电芯表面，参与充电限流、过温保护和低温禁充；打印机、照明驱动、工业控制柜内则用于环境补偿、风扇启停和异常温升报警。由于NTC阻值随温度升高而下降，电路中通常与固定电阻组成分压网络，ADC读取电压后再按B值或查表方式换算温度。

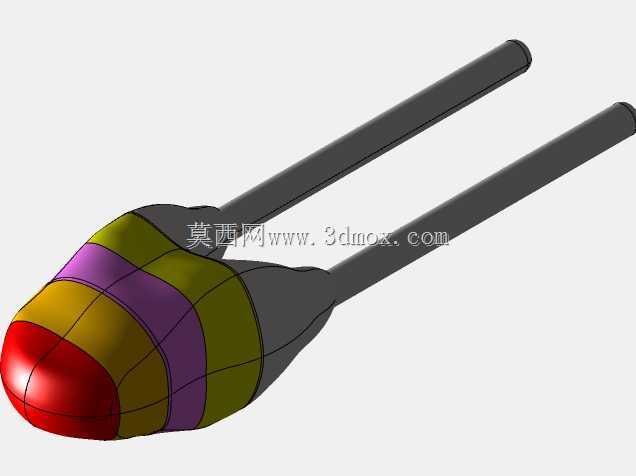

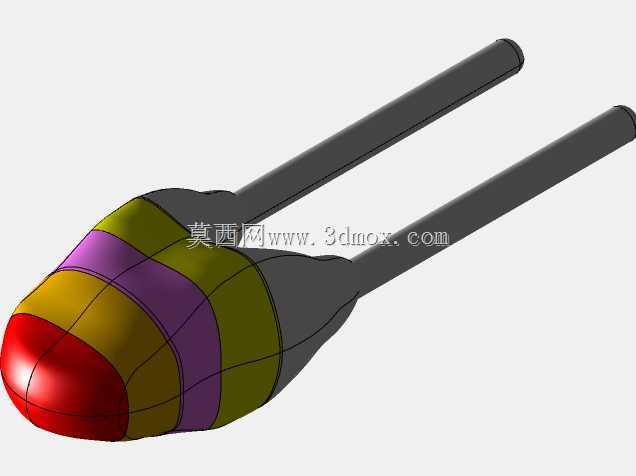

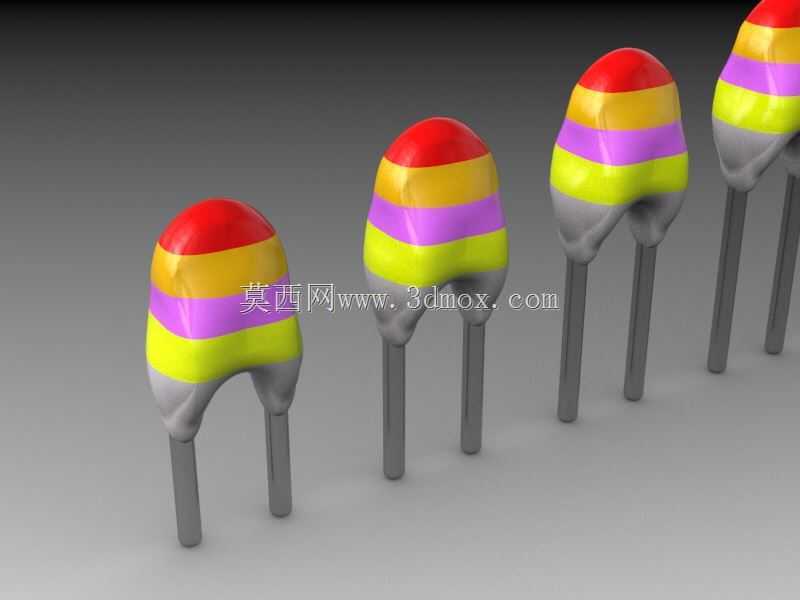

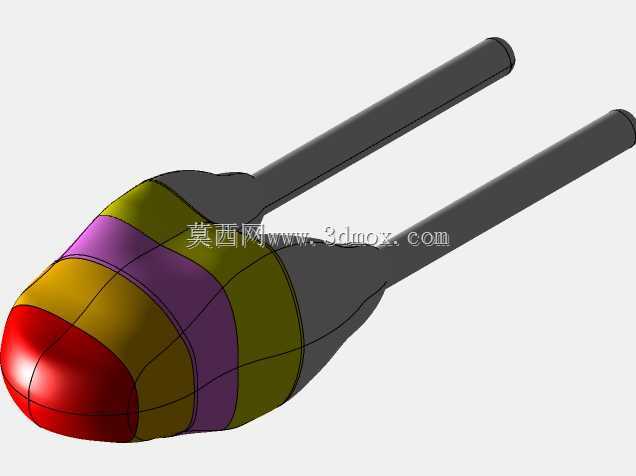

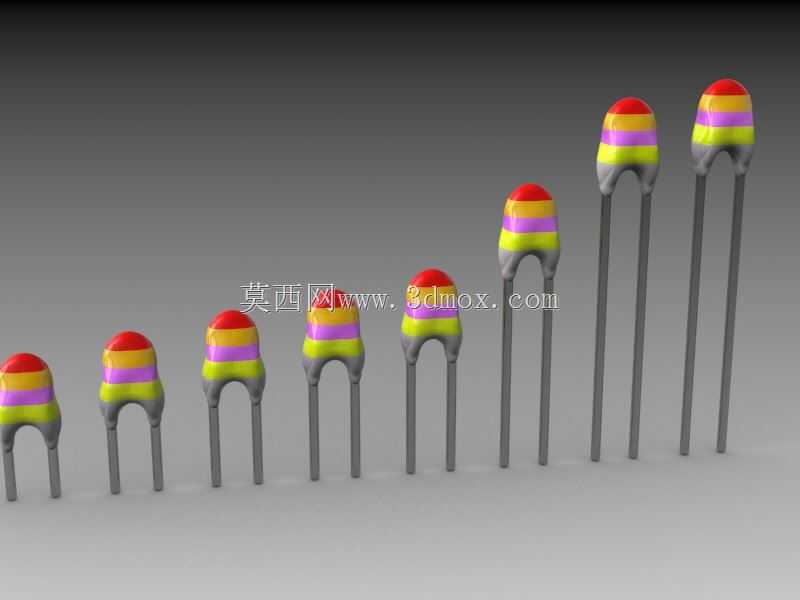

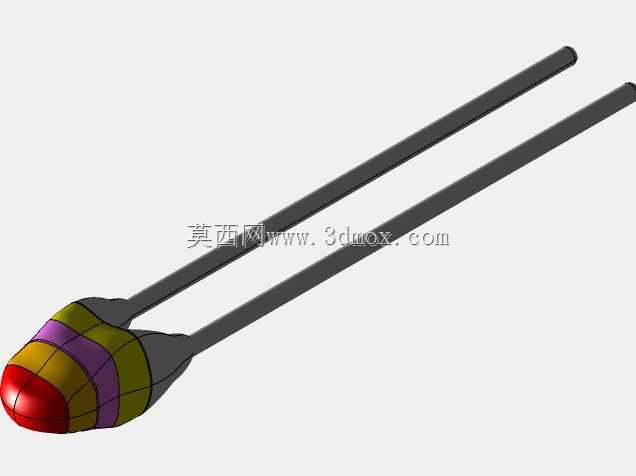

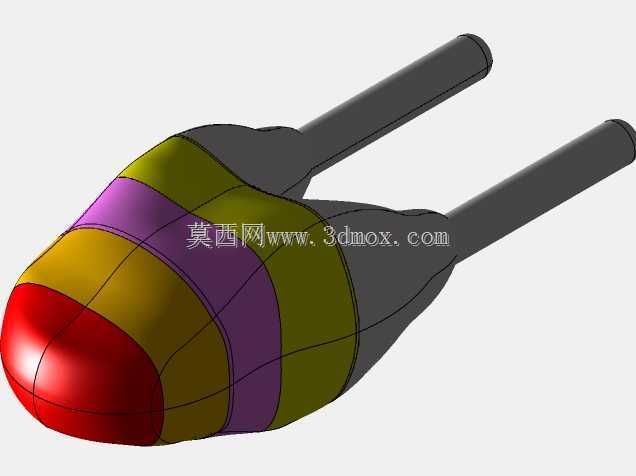

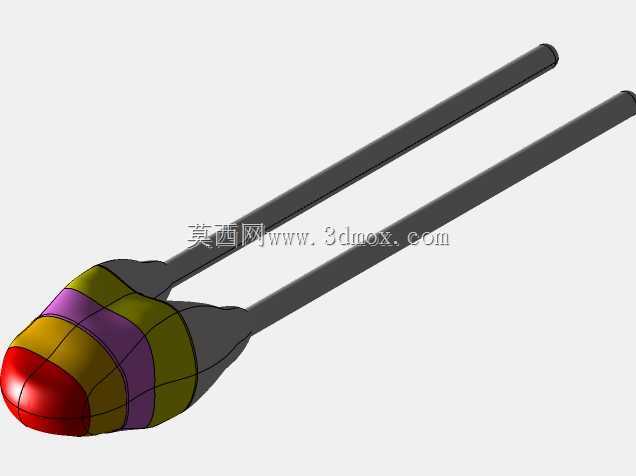

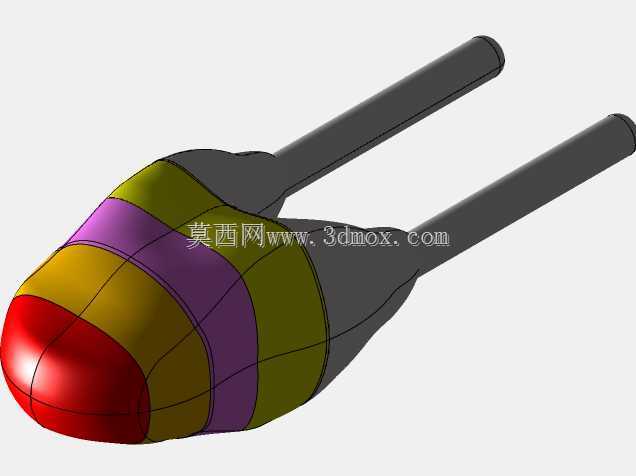

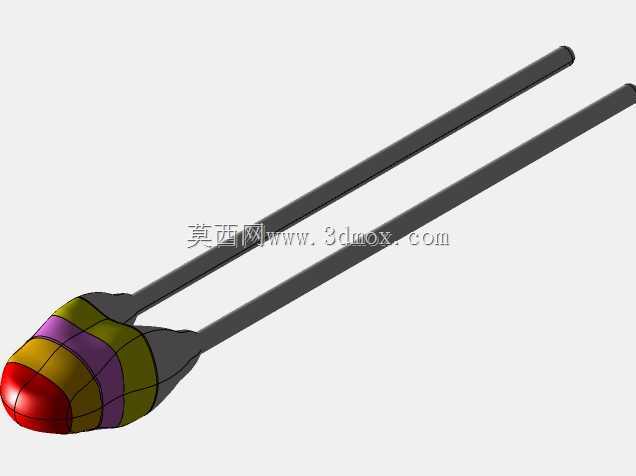

　　结构建模时需要重点把握三个边界。第一是感温头外形，顶部为圆弧过渡，下部在引脚伸出位置形成自然收腰，整体不是规则圆柱，若按简单球体或圆锥处理，装配干涉和外观比例都会失真。第二是引脚间距与线径，双引脚为平行直插结构，中心距、伸出长度和根部包封埋入深度直接决定PCB孔位设计；建模时应让引脚从包封体内部连续延伸，不能只在外观底部贴两根独立圆柱，否则剖切检查时无法体现芯片焊接与封装固定关系。第三是色环层，色带沿感温头周向包覆，红、橙、紫、黄、灰等环带在曲面上随外形起伏，建模或渲染时应保持环带边界连续，避免在圆弧顶部出现拉伸错位。

　　安装方式上，该元件可直接插入PCB通孔，经波峰焊或手工焊固定；也可根据测温对象把感温头贴靠在散热器、壳体或电芯表面，再用导热胶、扎带或卡扣固定。若用于板载空气温度检测，感温头应远离发热电阻、功率电感和稳压器，保持周围空气流通；若用于表面测温，则要缩短感温头与被测面的热阻，引脚不宜过长，防止沿引脚产生热梯度。引脚弯折位置应离开环氧树脂根部，保留直线缓冲段，弯折工装不能直接压在包封体上，否则容易造成封装裂纹或内部焊点受力。

　　电气与热设计方面，NTC芯片在25℃附近具有标称阻值，随温度变化呈非线性，工程选型时不能只看常温电阻，还要结合B值、工作温区、耗散系数和热时间常数。自热是布置时容易忽略的问题：流过元件的检测电流过大，芯片自身发热会使读数偏高，因此分压电阻取值和采样周期需要兼顾信号幅值与自热误差。包封材料影响响应速度，环氧树脂实体感温头机械强度好、绝缘可靠，但相比裸露珠状结构热惯量更大，适合控制板温升保护和常规温度补偿；若要求快速捕捉气流温度，应考虑让感温头裸露或减小贴合质量。

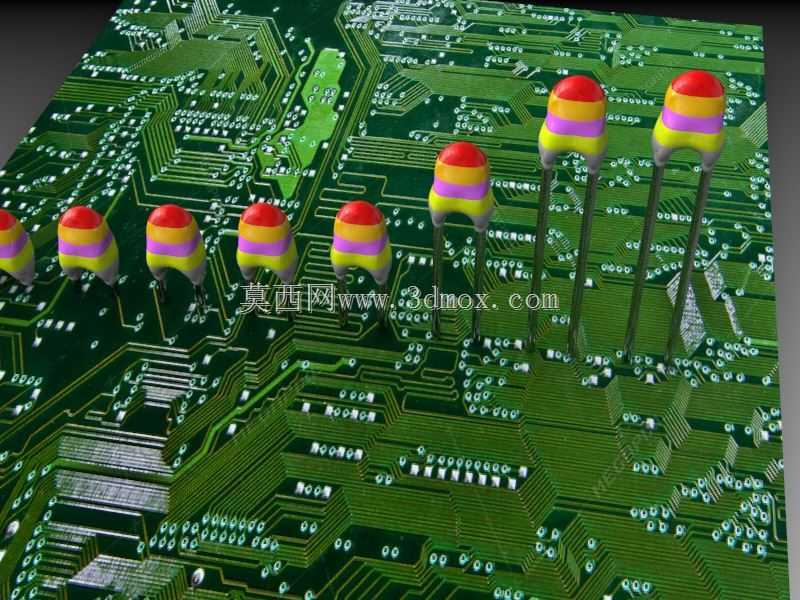

　　三维结构检查时，可围绕PCB装配建立简化场景：在板上放置两个通孔，确认引脚中心距、孔径和伸出余量；在感温头周围保留元件禁布区，避免相邻高大电容、连接器或散热片顶住色环封装；对需要贴壳安装的位置，还要校核感温头弧面与壳体平面的接触关系。包封体底部到板面带出的高度决定了焊点附近的空气间隙，引脚露出焊盘下方的长度则影响焊接桥连和剪脚工艺。整体模型把彩色色环、椭球包封、双直引脚和内部芯片连接关系表达清楚后，既可用于电子样机布局，也能作为温度采样结构设计、教学演示和元器件库建库的参考。
