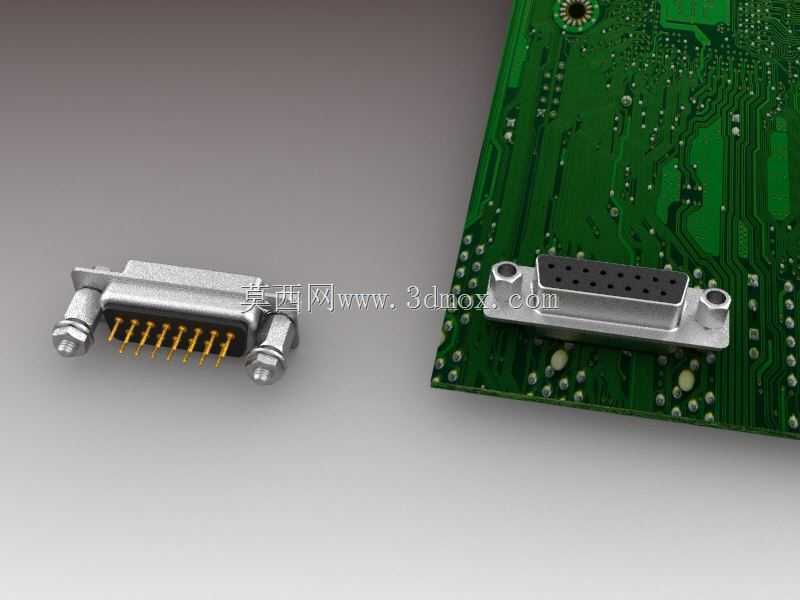

直型15孔D-SUB板载垂直连接器

　　在工业测控机柜、台式测试仪器、老式工控主板以及各类需要并行信号传输的板卡设计里，D-SUB系列连接器长期承担着多芯低频信号可靠对接的任务。本次梳理的这款15针阴式PCB通孔连接器，采用直型引脚布局，专门面向印刷电路板垂直安装场景，结构上把接口壳体、绝缘基座、接触端子以及板端锁附五金整合为一套完整组件，方便结构工程师在整机堆叠、面板开孔和PCB布局阶段同步校核干涉与装配顺序。

　　从实际使用工况看，这类15孔D-SUB接口常见于RS-232多串口扩展卡、数据采集板、运动控制卡、医疗仪器信号背板、测试治具转接板以及部分工业显示设备。它既可以传输普通数字I/O信号，也可用于模拟量采集、低速通信链路和设备外部控制线。相比直接引线焊接的方式，板载通孔连接器能够把插拔力、线缆拖拽和外部振动载荷通过焊脚与固定五金共同传递到PCB及机箱结构上，减少单靠焊点受力导致的铜皮起翘、引脚虚焊等问题。

　　该连接器在功能设计上突出“垂直板面安装”这一特征。接触端子为直插形态，引脚沿PCB法向伸出并穿过板孔，焊接后接口插接轴线与电路板板面保持平行，插头从板边或面板开口方向水平插入。这样的布局适合板卡沿机箱插槽方向布置的设备：接口端面贴近机箱后窗或侧窗，外部电缆无需大角度弯折即可对接，机柜内部走线也更顺直。对于多块板卡并排安装的机架设备，直型引脚还能控制连接器在板面上的投影范围，避免与相邻高元件、加强筋或导轨发生冲突。

　　组件中包含六角螺钉、垫片、螺母和垫圈等锁附附件，这一点在工程选型时很关键。D-SUB插头插入后，若仅依靠接触体之间的摩擦力保持连接，在设备移动、检修拉扯或振动环境下容易出现松脱。配套的螺钉锁紧结构可与插头两侧螺丝柱配合，把公母对插后的接口压紧在固定位置。垫片与垫圈用于分散锁紧压力，避免金属壳体直接压伤PCB或绝缘件；螺母则为板端提供稳定螺纹承载。实际建模时需要特别注意螺钉柱相对壳体的高度、通孔直径以及螺母沉位，这些细节会直接影响面板装配间隙和锁紧行程。

　　外形与安装边界方面，D-SUB 15孔接口属于高密度D-SUB规格，接触孔分两排交错排列，壳体轮廓延续D型防误插结构，插头只有在正确姿态下才能装入，可有效防止反向插接或错接。金属外壳不仅起到屏蔽和机械保护作用，也为接口提供了统一的定位基准。三维布局时应在接口前方保留足够的插头插拔空间，两侧螺钉工具操作区不能被电容、散热片、线槽或机箱折弯边占用；PCB背面则要关注直引脚穿出后的焊盘区域，波峰焊或选择性焊接路径上不应布置过高元件。

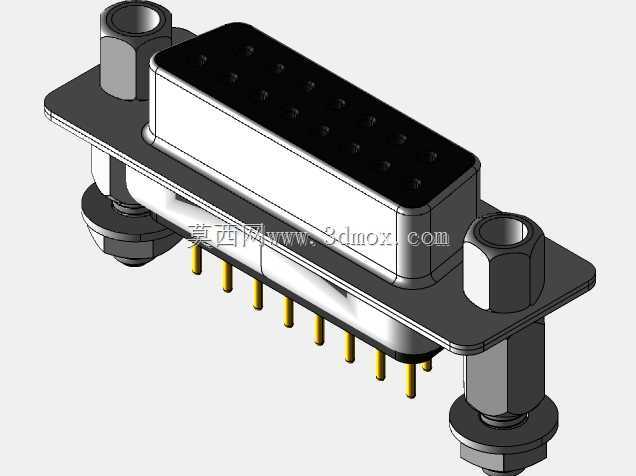

　　建模思路上，可将产品拆分为金属外壳、黑色绝缘胶芯、15个阴式接触端子、直型焊脚、两端安装耳、螺钉及垫圈等子零件。外壳安装耳的开孔位置、胶芯孔位排距、引脚中心距和板厚适配尺寸需要保持参数关联，这样在衍生9针、25针或不同引脚长度版本时，能够快速调整而不破坏装配关系。绝缘基座要体现孔位遮挡与端子保持结构，金属件则需反映折弯圆角、拉伸特征和安装面平面度。对于整机评审而言，连接器模型不仅要外观准确，更要把PCB开孔轮廓、禁布区、插头包络和锁紧件运动空间表达清楚，从而让结构、电子和工艺人员在同一份数模中完成装配校核。

　　在板卡装配过程中，该类连接器通常先以通孔元件形式插装，再经焊接固定；若设备面板与PCB之间存在公差累积，可通过安装耳、垫片厚度和机箱开孔位置吸收少量偏差。设计时不宜让连接器壳体同时强行承受面板定位和PCB定位双重过约束，否则温变或振动后容易在焊点处形成附加应力。合理做法是让PCB承担元件焊接定位，面板开口提供插接导向，螺钉锁紧机构承担电缆拉脱抗力，三者之间保留必要间隙。

　　从维护角度看，D-SUB接口长期暴露在设备外侧，灰尘、油污和频繁插拔都会影响接触可靠性。垂直板载结构使接口端面与设备面板方向一致，便于现场人员观察针孔、拧紧螺钉和更换线缆；金属外壳也便于与机箱屏蔽体搭接，降低外部干扰对微弱信号的影响。对于需要在有限板边空间内布置多路信号的设备，这款15孔阴式直插连接器提供了一种成熟、紧凑且可维修性较好的板端连接方案。
