直式九针D-SUB印制板焊接插座

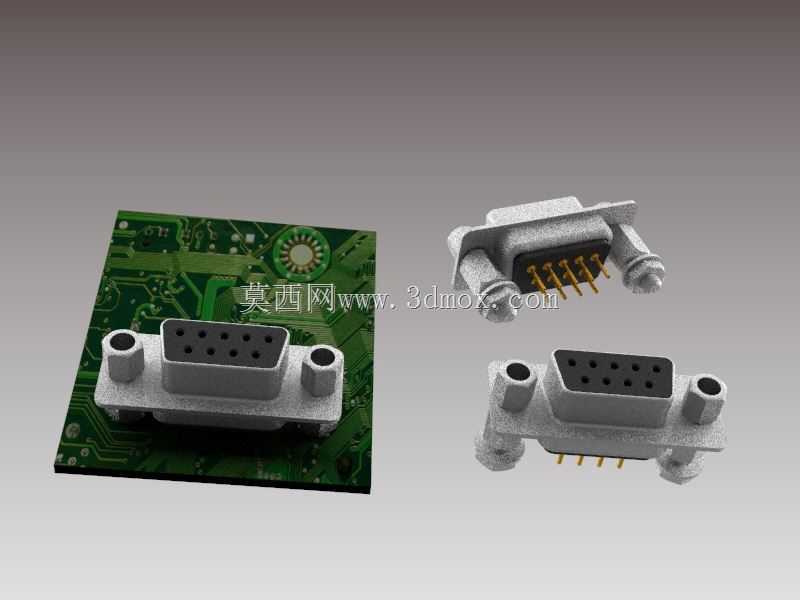

　　九针D-SUB阴式插座是工业控制、仪器仪表和通讯设备中最常见的板端接口之一，这套三维结构完整还原了直式插装版本的装配关系。接口本体采用标准D形金属外壳，壳体轮廓自带防呆特征，装配时公母插头只能沿唯一方向对插，可从根本上避免针脚错位、反插造成的信号短路。插孔端为九孔排布，分上下两排错位布置，接触件尾部引出直插焊针，针距与印制板过孔一一对应，焊接后焊针穿过PCB板面，在背面完成波峰焊或手工补焊。

　　从整机布局角度看，这类插座多用于设备后窗的对外信号引出，常见于RS-232串行通讯口、工控I/O端子板、数据采集模块、测试仪器前面板以及运动控制卡。选型时结构工程师首先要确认的是安装方向：直式版本的插合轴线与板面平行，插头从设备面板侧水平推入，焊针则垂直落入板面，适合面板开窗后接口朝外、电路板平行于背板布置的常规机箱。与之相对的弯针版本用于板边侧出，二者在堆叠空间上的取舍完全不同。

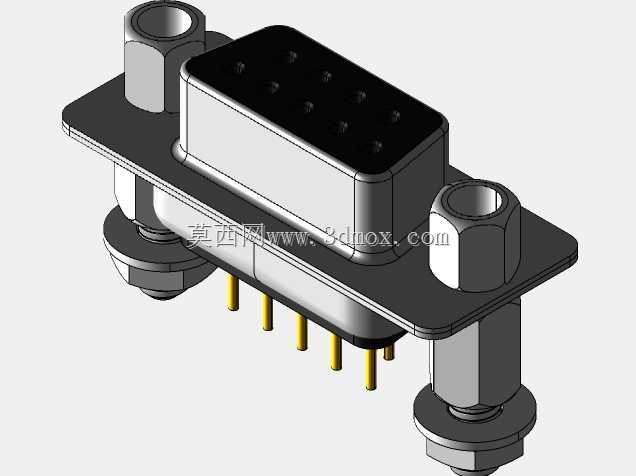

　　模型对外形边界的表达比较到位。金属外壳两侧延伸出带通孔的安装耳，耳孔内预装六角螺钉，配套垫片、螺母和垫圈组成完整的面板锁紧套件。实际装配中，插座先从机箱内侧贴住面板，螺钉穿过面板开孔后在外侧套垫圈拧螺母，把整个连接器壳体压紧在面板上；对接插头插入后，插头两侧的螺丝再与这两颗螺钉啮合，形成刚性锁止，设备在振动工况下也不会松脱。建模时安装耳的中心距、螺钉凸出长度、壳体相对板面的高度都需要严格控制，任何一处尺寸超差都会导致面板开窗对不上或插头无法完全到位。

　　塑胶绝缘本体承担插孔的定位与绝缘隔离，九只金属插孔压入本体孔位后，相邻接触件之间由塑筋隔开，满足爬电距离要求。外壳与本体之间采用卡扣加包边的方式固定，金属壳体同时起到屏蔽作用，壳体通过安装耳与机箱面板导通后，可将外部电磁干扰引导至机壳地，这也是串行通讯口在强电环境下仍能稳定传输的关键。焊针长度设计兼顾了穿板余量与焊接背面的占用高度，针尾露出板面过长会增加背面元件堆叠的干涉风险，过短则吃锡不充分，三维布局时应把焊针底端到板下最高元件的间隙一并核查。

　　结构设计思路上，这套模型把散件装配关系表达得很清楚：金属外壳、绝缘本体、九只接触件、两颗六角螺钉、平垫、弹垫和螺母各自独立，便于在出工程图时统计物料、核对BOM。进行PCB协同设计时，可直接用该三维体在板上占位，检查插座周围是否预留了插头插拔的手部空间、螺钉拧紧工具的回转空间，以及面板开窗与壳体外形的配合间隙。安装耳根部的圆角、壳体顶部的加强凸起、本体与外壳的止扣位置，这些细节在干涉检查和模具评审中都有实际参考价值。

　　对于需要同系列扩展的设备，十五针版本沿用完全相同的外壳宽度方向逻辑，只是接触件排数增加、壳体长度相应拉长，安装耳间距和面板固定方式保持一致，机箱面板开孔可以做成系列化。整机结构工程师在套用这类成熟接口时，重点不是重新发明连接器，而是把接口位置、板距、锁紧件长度和屏蔽搭接关系在三维环境中一次核对到位，减少样机阶段面板与电路板对装不上的返工。
