三款高压薄膜电容封装结构

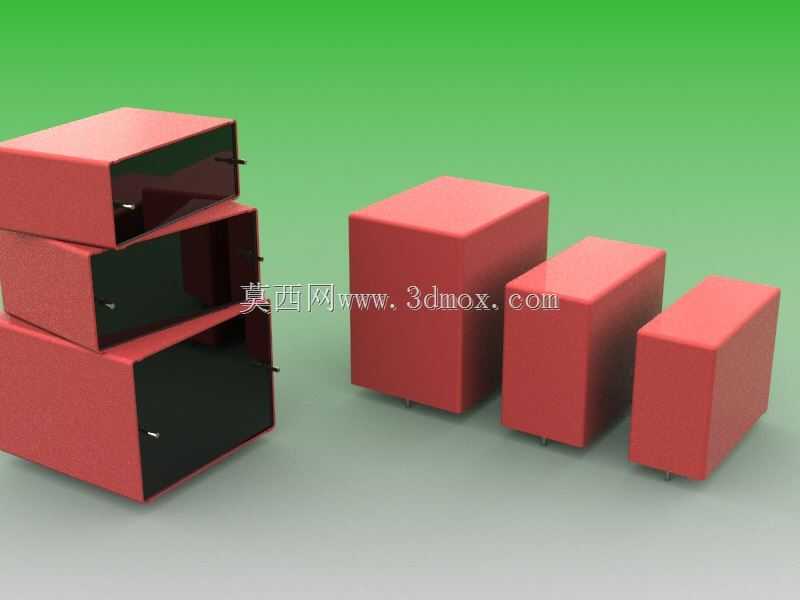

　　高压薄膜电容在工业控制板、电源模块、逆变驱动和功率变换回路中承担滤波、储能、缓冲与隔直作用，其封装结构直接影响板级布局、爬电距离、引脚受力和后期装配效率。本组模型围绕三种不同外形尺寸的高压薄膜电容展开，壳体采用长方体块状表达，端部设置黑色封胶区域，引脚从封胶侧引出，能够在结构评审阶段直观呈现元件在PCB上的占位关系。

　　从实际选型角度看，高压类电容相比普通低压电容往往需要更大的内部介质包覆空间，外壳宽度、长度和高度都会随耐压等级、容量规格变化。三种规格分别对应不同的安装边界：较小规格适合空间紧凑的控制板局部滤波，中等规格可用于驱动板母线支撑，较大规格则面向功率密度较高、对绝缘距离和储能能力要求更严格的回路。建模时保留了壳体棱边、端面封胶和引脚伸出方向，便于在整机布局中检查元件与周边连接器、功率器件、散热片之间的间隙。

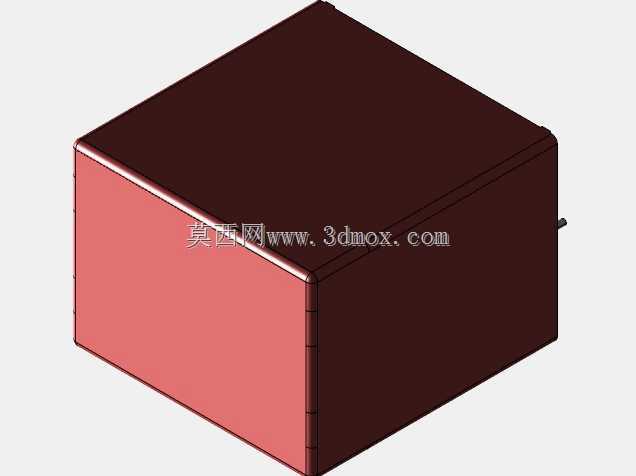

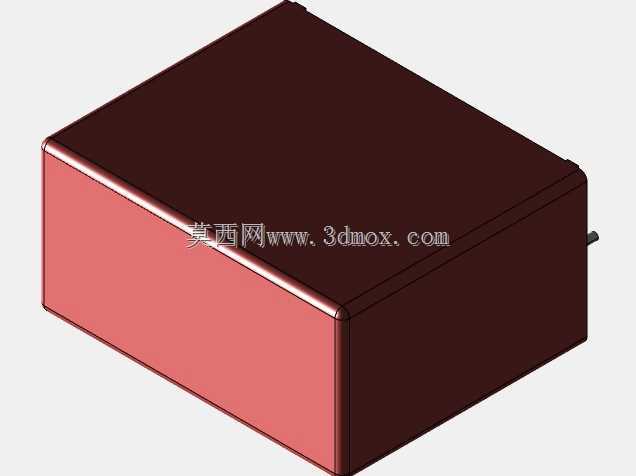

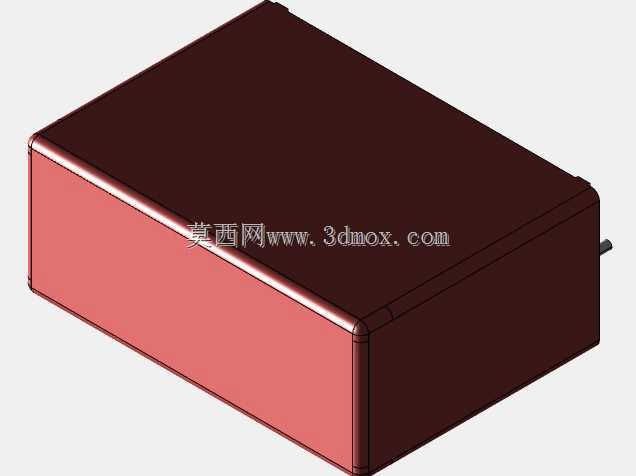

　　外形尺寸方面，三款电容分别以宽度、长度、高度和引脚间距为核心约束进行表达。第一种规格宽度约17mm、长度约42mm、高度约30mm，引脚相关边界约37.5mm，引脚直径方向按1mm左右的装配关系处理；第二种规格宽度约20.5mm、长度约42mm、高度约34mm，端面和引脚位置与第一种保持相近的安装逻辑；第三种规格宽度约31mm、长度约42mm、高度约43mm，在宽度和高度上明显增加，适合需要更大体积容纳薄膜卷绕芯体的工况。三类元件长度方向接近，有利于在同一系列电源板中形成统一的轴向排布思路，而宽度和高度差异则为不同容量与耐压需求提供替换梯度。

　　结构设计上，红色外壳区域代表电容外部绝缘封装，黑色端面区域体现封胶或端部灌封位置。该区域不仅是外观分界，也常是引脚穿出、内部芯体定位和绝缘补强的关键部位。引脚采用直插式表达，伸出方向与壳体端面垂直，适合波峰焊或选择性波峰焊工艺。进行PCB布局时，需要重点核对引脚中心距、引脚伸出长度与焊盘孔位的匹配关系，同时关注电容本体底面到板面的高度，避免焊接后本体贴板过紧造成应力集中，或离板过高导致振动工况下引脚承受附加弯矩。

　　在设备应用场景中，这类电容常见于伺服驱动器、开关电源、充电桩功率模块、工业变频器以及高压采样与保护电路。布局时不能只按二维封装符号判断占用面积，还要结合三维高度检查上层线束、金属支架、绝缘片和风道挡板。尤其在高压回路中，电容本体与相邻导电件之间应保留足够电气间隙，壳体端部、引脚根部和焊盘周围也需要通过灌封、绝缘护套或开槽方式提升爬电可靠性。

　　建模思路采用简化但工程可用的表达方式：外部壳体以规则长方体为主，保留真实产品的比例关系；端面封胶区通过颜色和位置区分，使装配视图中能够快速识别安装方向；引脚以细小圆柱实体表示，方便与PCB孔位进行干涉检查。对于结构工程师而言，这种模型的价值不在于展示内部薄膜卷绕细节，而在于在整机设计早期提供准确的外部包络、安装方向和连接边界。

　　装配校核时，可将三款电容依次放入同一PCB区域，对比不同规格对相邻元件间距、风道高度和维护空间的影响。若设备存在振动或冲击，还应在电容本体附近考虑点胶固定、支撑座或绑扎空间，避免引脚长期承受交变载荷。若采用卧式安装，则需重新评估本体高度、贴胶面积和引脚弯折半径；若采用立式安装，则应关注顶端与外壳或屏蔽罩之间的安全距离。

　　整体来看，本组电容结构模型覆盖了同系列三种典型尺寸梯度，既能够用于电路板三维布局，也能够作为高压电源仓、驱动模块和工业控制柜内部元件库的基础零件。通过统一的端面封胶和引脚表达，设计人员可以在方案阶段快速完成占位、干涉、绝缘距离和维护空间检查，减少后期打样中因元件高度、引脚位置或本体宽度判断不足带来的改版风险。
