开放式铝壳超声波收发传感元件

　　该传感元件采用开放式铝质外壳结构，整体为圆柱式封装，外径16mm，轴向高度12mm，两个引脚中心间距为10mm，属于小体积近距离超声探测与测距链路中的基础换能部件。从整机布置角度看，这类元件常被嵌入智能仪表、避障模组、液位检测装置、泊车辅助探头、自动门感应单元以及小型物位监测设备中，外壳承担声学谐振支撑、电磁屏蔽和机械定位三重作用，前端网面用于声能耦合，后侧双引脚直接接入驱动与接收电路。

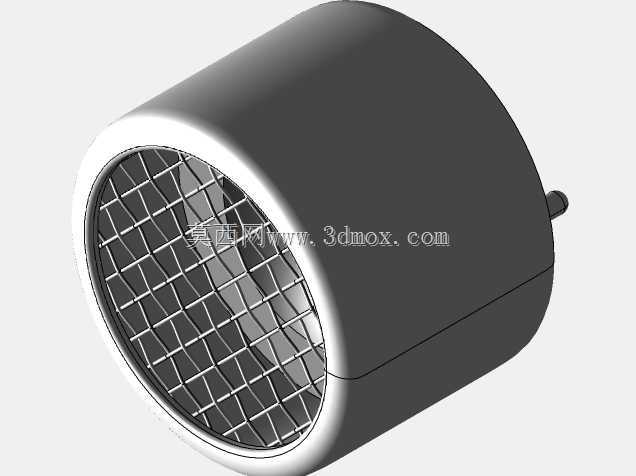

　　建模时先以圆柱壳体为主体建立同轴基准，外壳侧壁保留均匀壁厚，开口端与前端网格面形成装配边界；金属表面采用光亮镀铬或抛光铝质感，能够反映量产件中常见的冲压、拉伸与表面处理工艺。前端黑色网面不是单纯装饰，而是超声振面的防护与透声结构，网格区域需要在模型中保持规则阵列，既体现实物外观，也便于后续在工程图中标注有效声窗范围。后侧两根引脚位置按照10mm间距布置，引脚直径、伸出长度和根部过渡区均需要保留，方便工程师在PCB布局时核对插孔或焊盘位置。

　　开放式设计的重点在于壳体没有完全灌封封闭，结构上更利于装配观察、引脚焊接和换能片定位；但在实际产品中，如果使用场景存在粉尘、雨淋或腐蚀气体，仍需在外层增加防护套、密封胶圈或者整机外壳防护。选型时不能只看外形尺寸，还要结合谐振频率、发射灵敏度、接收余振、波束角和安装腔容积进行匹配。圆柱侧壁可作为粘接或压装面，设备面板上预留的安装孔应与16mm外径相匹配，并在轴向留出不小于12mm的容纳空间；后侧引脚走线区域要避免与金属支架直接短接，焊装后可通过点胶固定，降低振动带来的引脚疲劳。

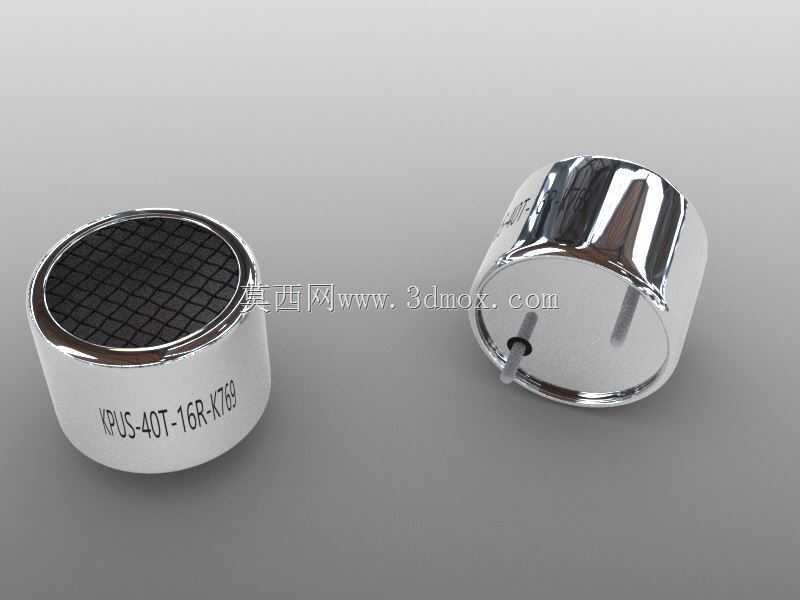

　　从结构验证角度，该三维模型能够帮助设计人员检查传感器与壳体、PCB、密封圈、连接线之间的干涉关系。引脚间距决定了电路板上焊盘的中心距，外壳高度影响面板背面的堆叠厚度，前端网面与设备外表面的相对位置则关系到声波发射和回波接收效率。若将多个元件组成阵列，还可以依据圆柱外径规划相邻探头中心距，减少串扰并保证波束覆盖。模型在渲染中保留了亮面金属反射、黑色网格声窗和后侧引脚细节，适合用于传感器装配演示、结构评审、安装空间校核以及机电协同设计。
