TH型超声波换能器结构设计

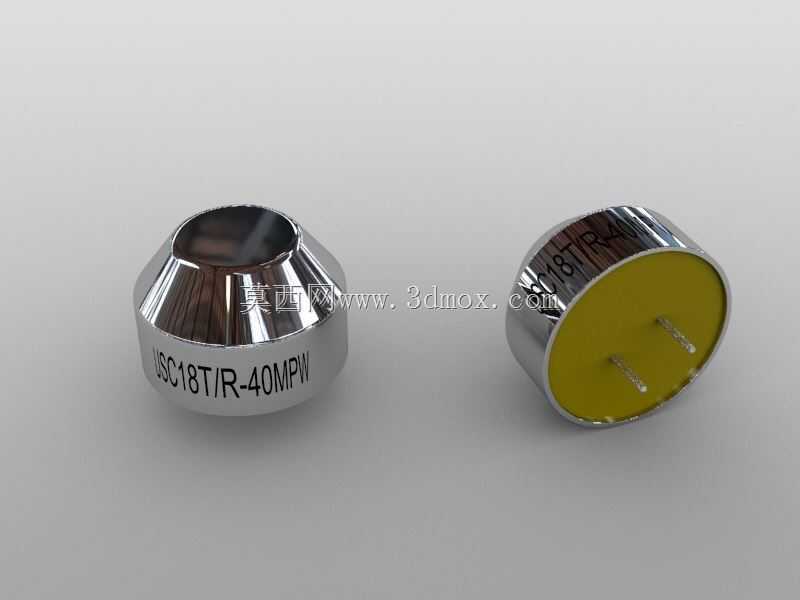

　　在工业测距、物位检测、避障感知以及近场超声探测场景中，换能器往往是整套传感链路里最容易被忽视、却直接决定有效量程与回波质量的前端部件。这个TH型超声波换能器模型围绕直径18mm、高度12mm、节距5mm的安装边界展开，外形采用短圆柱金属壳体配合收口感压面，背面为黄色压电基板与两根插针，适合在紧凑设备面板、检测模组或小型探头总成中进行阵列或单点位布置。

　　从实际用途看，这类器件承担电声转换任务：发射阶段将驱动脉冲转化为空气中的机械振动，接收阶段再把目标反射回来的声压信号转换为电信号。它不是单纯的装饰性外壳件，而是包含声学辐射面、金属谐振结构、压电片定位和电气引出接口的功能组件。建模时如果只按外观圆柱处理，后续结构评审很容易漏掉插针干涉、壳体壁厚、振膜边界以及安装孔位对指向性的影响。

　　外形尺寸的工程意义需要结合安装空间理解。18mm直径决定了探头在面板上的开孔或沉台范围，12mm高度限制了壳体背后留给焊线、灌封和支架的空间，5mm节距则对应背面两根插针的中心距离，直接关系到PCB插孔、接插件选型以及波峰焊或手工焊接的操作余量。金属外壳上端收口形成近似锥形的过渡面，这种形态有利于明确声学工作面的边界，也能在装配时提供定位参照；侧壁上的型号字符区域可作为外观识别和装配方向核对依据，但在结构建模中不应因刻字而破坏壳体连续面。

　　设计思路上，前端金属面与背部压电基板之间需要保持稳定的机械耦合关系。壳体不能只追求视觉上的光亮质感，还要考虑谐振频率、防护需求和安装压紧方式。若用于AGV避障、机器人近距探测或料位监测，探头通常会嵌入塑料支架或金属面板，前端面与安装面的平齐程度会影响回波路径；若壳体凸出过多，旁瓣反射和结构件自反射可能增加，若压入过深，面板边缘又可能形成声遮挡。因此在三维布局阶段，应把换能器周围至少数毫米的结构边界一并检查，包括螺丝柱、筋位、线束走向和密封胶圈位置。

　　背面两根插针属于电气连接与机械固定的双重接口。插针长度、粗细和中心距需要与PCB厚度、焊盘孔径匹配；过紧会造成装配应力，过松则可能在振动环境中出现接触不良。黄色基板区域代表压电片及背衬装配空间，模型中虽然呈现为简洁外观，但在详细设计时应预留压电片厚度、粘接层、焊点高度和绝缘间隙。对于需要防潮、防尘或户外使用的设备，还可以在金属壳体与安装面板之间增加密封圈，并在背部进行灌封，此时12mm总高就不能被完全占满，必须为胶层和防护结构留出余量。

　　从选型角度看，该规格更适合中小尺寸超声探测模块。相较于大口径开放式探头，18mm壳体占用面板面积小，双插针连接便于快速装配；相较于贴片式微型器件，它又具有更明确的金属防护外壳和较稳定的声学工作面。在多探头阵列中，5mm插针节距并不能等同于探头阵列节距，实际排布还要依据波束角、串扰抑制和安装支架强度确定，相邻探头之间若距离过小，发射余振可能通过支架或空气耦合到接收通道，造成近场盲区增大。

　　建模表达时，金属外壳可按回转体思路建立，再处理上端开口、圆角过渡和背部压电片装配面；插针应保持独立实体，方便在总装中检查与PCB的对位关系。渲染图中镀铬外壳与黄色基板形成明显材质区分，这不仅是外观表现，也对应金属谐振壳体、压电功能区和电气引脚三类结构要素。结构工程师在调用此类模型时，应重点核对前端面直径、壳体总高、插针伸出长度、插针中心距以及背部最大轮廓，而不是仅把它当作标准电子元件放入库中。

　　在设备内部，换能器的固定方式通常有面板卡装、支架压紧、胶接和螺纹锁紧等。该模型外形没有明显外螺纹，更接近压装或卡接式探头，因此安装孔公差、壳体配合段直径和前端限位台阶就显得关键。若依靠塑料弹性卡扣固定，需要评估反复拆装后卡扣疲劳；若采用胶接，则要考虑后期维修更换难度。对于振动较强的移动设备，背部插针焊接后不宜承担全部机械支撑，应让壳体或支架承受主要载荷，避免焊点长期受拉。

　　声学性能还与前端空间有关。探头正前方不应设置透明装饰片以外的遮挡物，即使是视觉上很薄的格栅，也可能在特定频率下产生反射。若产品外观必须加防护网，网孔形状、筋条宽度和距探头端面的距离都需要通过实测验证。三维设计阶段可以先利用模型建立声轴方向的剖面检查，确认声窗区域没有螺丝、筋位、线缆或外壳台阶伸入，从而减少后期样机调试时的不明回波。

　　总体来看，这个换能器模型的价值在于把紧凑尺寸、金属声学壳体、双插针电气接口和压电背部结构集中表达出来。它适用于传感器选型沟通、探头安装布局、PCB对接校核以及设备外观装配评审；在详细开发中，还需要结合目标频率、驱动电压、接收增益、密封工艺和现场介质条件进一步完善，但从结构边界和装配关系上，模型已经给出了明确的工程参照。
