二冲程45毫米缸径内燃机活塞结构

　　这款活塞面向小排量二冲程动力单元开发，适配缸径45毫米的风冷小型汽油机，常见于轻便摩托、迷你越野机车、老式轻便代步车以及小型通用动力机具的气缸总成中。二冲程发动机的工作循环与四冲程机型存在本质差异，曲轴每旋转一周即可完成一次做功，活塞在缸内不仅承担压缩混合气、传递燃烧推力的核心职能，还兼任气口开闭的滑阀构件，因此裙部轮廓、气口避让缺口与环组位置的匹配精度，直接决定整机扫气效率与运行可靠性。

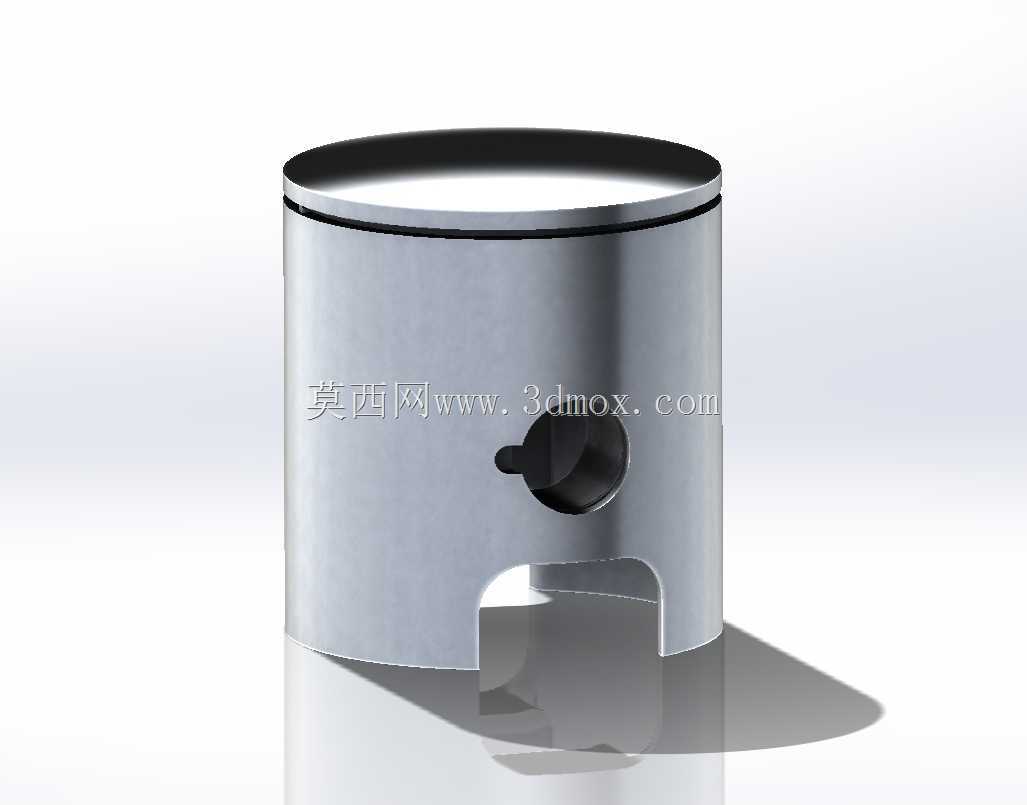

　　从实际装机边界来看，该活塞标称直径45毫米，压缩高度设定为26毫米，活塞销直径12毫米，裙部下端采用双侧开槽的无锥形裙结构。熟悉二冲程机型装配的工程师都清楚，小缸径风冷机型热负荷集中，活塞头部直接接触高温燃烧气体，裙部则在缸筒内承担往复导向，裙部轮廓如果沿用四冲程活塞的全围锥形设计，会遮挡缸壁上的扫气口与排气口，打乱扫气气流路径。这款活塞在下缘开出对称避让缺口，活塞运行到下止点附近时，缺口恰好对齐缸壁气口，让曲轴箱内预压的新鲜混合气能够顺畅冲入燃烧室，同时把燃烧后的废气从排气口推出，气口正时完全由活塞裙边的轴向位置控制。

　　结构设计上，活塞头部预留了两道活塞环的安装槽位，二冲程活塞的环槽内通常会设置定位销，防止活塞环随活塞往复运动时发生周向转动，避免环开口卡入缸壁气口造成断裂。活塞销孔贯穿销座区域，12毫米直径的活塞销穿过连杆小头衬套，把活塞承受的燃气爆发压力传递给连杆，再转化为曲轴的旋转扭矩；销座两侧做了加厚补强，应对点火瞬间峰值压力的冲击，避免销孔周边出现应力开裂。活塞顶面采用平顶造型，结构简单、燃烧室容积控制直观，对于小型二冲程机型来说，平顶设计可以减少活塞顶面的热积聚面积，降低高速运转时的局部热变形量。

　　裙部的无锥形设计是针对特定用途的取舍：常规高速活塞会把裙部做成微量上小下大的锥形，补偿热态下头部膨胀量更大的形变差，而这款活塞匹配的缸筒配合间隙、运行转速区间与冷却条件经过针对性标定，裙部圆柱度保持一致，加工时无需车削锥度，既简化了裙部外圆的精加工工序，也能在对应机型的工作温度区间内保持均匀的贴合面。裙部下端的分叉缺口除了避让气口，还能减少活塞整体往复质量，小排量机型曲轴动平衡惯量较小，活塞减重后可以降低往复惯性力，减轻曲轴轴承的交变载荷，让高转速区间的运转震动更平缓。

　　装机校核阶段需要重点确认几项边界：首先是活塞在上止点时，顶面与气缸盖燃烧室的余隙要符合设计压缩比要求，26毫米的压缩高度决定了活塞销孔中心线到顶面的距离，选配气缸垫厚度时要以此为基准，避免余隙过小引发活塞碰气门（二冲程机型无气门，但需避让缸盖燃烧室凹腔）或余隙过大导致压缩比不足、动力下降。其次是活塞开口缺口的周向相位，装配时必须让缺口对准缸体的扫气口方位，若相位偏转，会出现气口开度不足、扫气回流的问题，功率输出会明显衰减。再者是活塞销与销孔、连杆小头衬套的配合间隙，12毫米销径在小型机型上通常采用浮式销结构，两端搭配卡簧限位，防止活塞销轴向窜动拉伤缸壁。

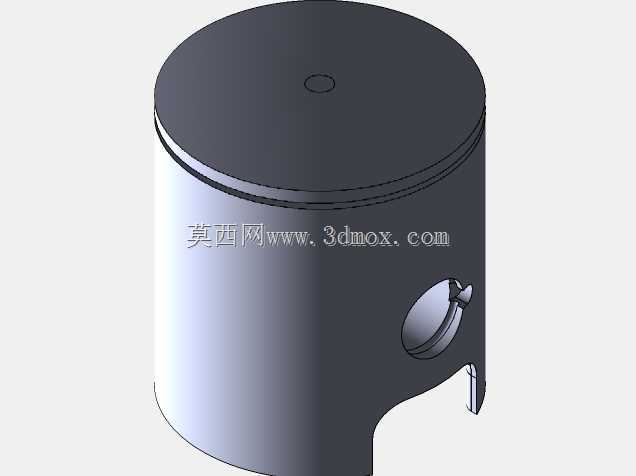

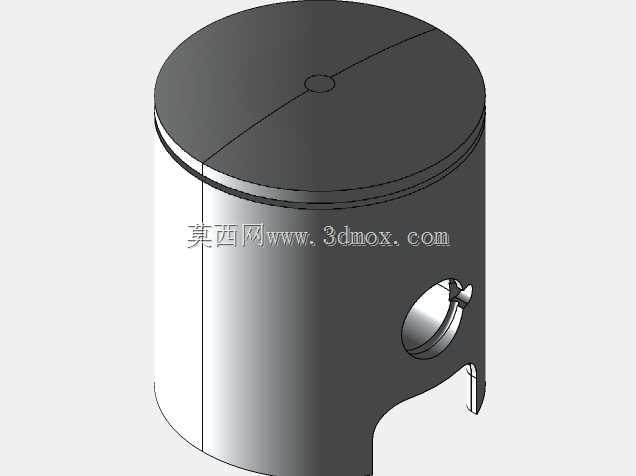

　　在三维建模过程中，该零件的特征搭建逻辑非常清晰：先旋转生成活塞主体轮廓，绘制头部环槽、销座加厚区域与裙部基本外形，再拉伸切除出活塞销通孔，随后在裙部下缘切割出对称的气口避让缺口，最后对所有锐边做倒角过渡，尤其是销孔出入口、环槽棱边与裙部缺口边缘，去除加工毛刺应力集中点。模型完整还原了成品活塞的所有装配关联特征，结构工程师可以直接将其导入曲柄连杆总成装配体，模拟活塞全行程的运动干涉情况，核对活塞在任意曲轴转角下与缸体气口、连杆大头、曲轴平衡块的间隙，也能以此为基础开展热变形仿真、往复惯性力计算，为小型二冲程动力设备的改装、备件复刻与国产化替代提供精准的几何依据。这类小尺寸活塞虽然结构不算复杂，但每一处轮廓尺寸都和二冲程扫气原理深度绑定，脱离气口配气逻辑随意修改裙部形状，往往会直接导致整机无法正常运行。
