双缸单阀蒸汽动力发生装置结构

　　这套双缸单阀蒸汽发生与动力输出结构，面向小型蒸汽动力演示、教学实验、复古机械装置开发以及微型动力系统验证场景。整机将蒸汽容腔、阀控部件、双缸执行机构、曲轴输出端和底座支撑整合在同一框架内，适合用于理解蒸汽压力转换、配气时序、缸体往复运动与旋转输出之间的机械关系。

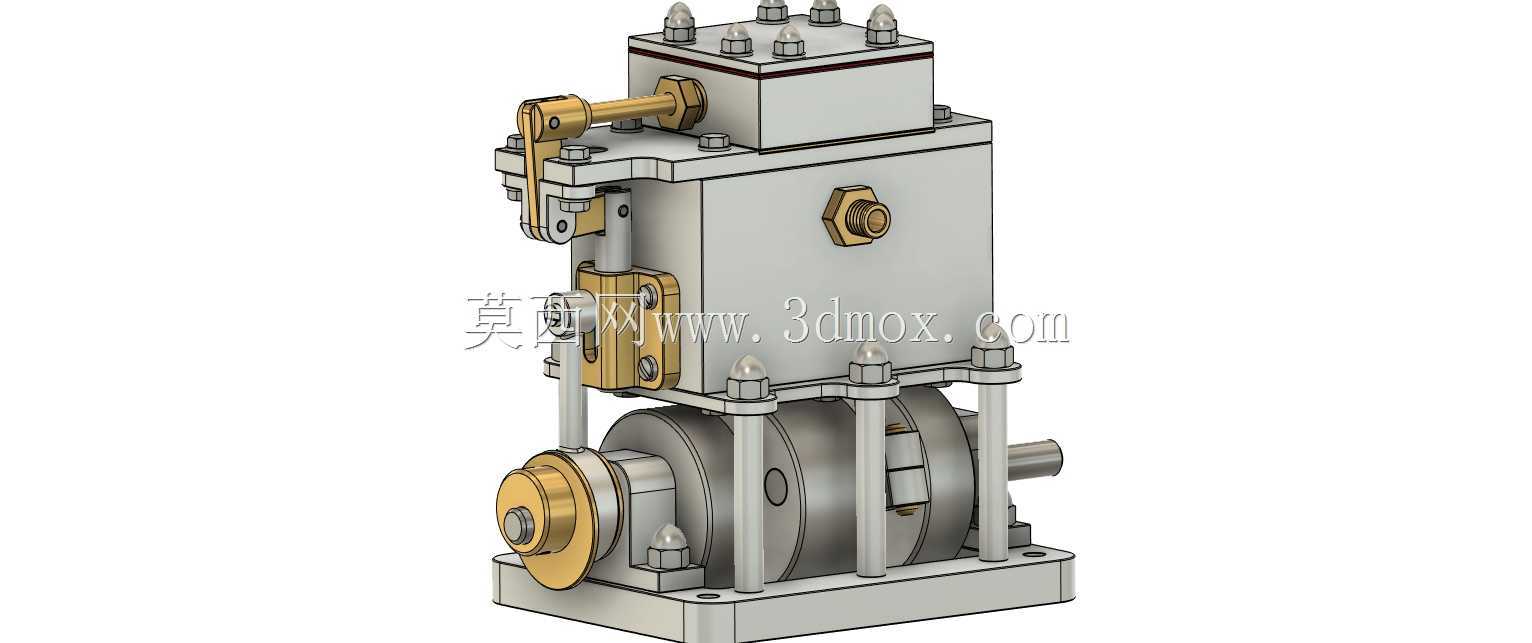

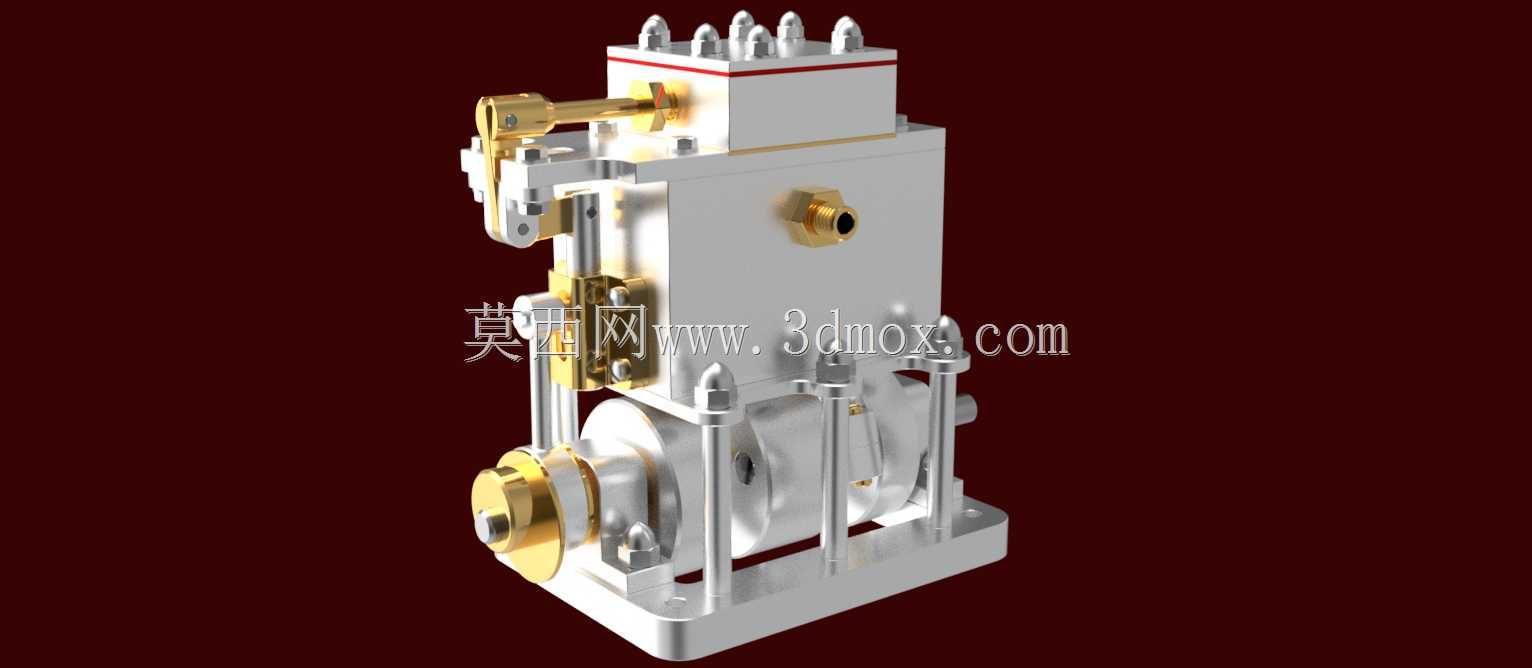

　　从实际用途看，该装置并不只是静态展示件，而是围绕蒸汽动力循环中的核心动作进行结构表达：上部容腔承担蒸汽汇集与分配作用，顶部多个接口可对应蒸汽进出、压力监测或管路扩展；侧面圆形接口用于管路连接，便于与外部锅炉、冷凝器或测试气路相连。中部双缸布置通过杆件、摇臂和阀控零件完成动力传递，下部曲轴与飞轮式输出端将活塞往复运动转化为连续旋转运动。底座采用框架式支撑，既保证缸体、轴系和管路的相对位置，也为整机安装、搬运和台架固定提供边界。

　　结构设计上，双缸形式能够改善单缸机构的出力脉动。两个缸体在曲轴相位上错开布置后，动力输出更连续，死点位置也更容易越过。单阀控制思路则减少了复杂多路阀组带来的空间占用，使配气路径集中在机体上部和侧部，便于观察阀件与缸体之间的联动关系。金色外观零件在模型中主要突出轴端、接头、阀杆和传动件等关键位置，这些区域通常承受转动、密封或拆装操作，工程建模时需要重点控制同轴度、配合间隙和端面贴合。

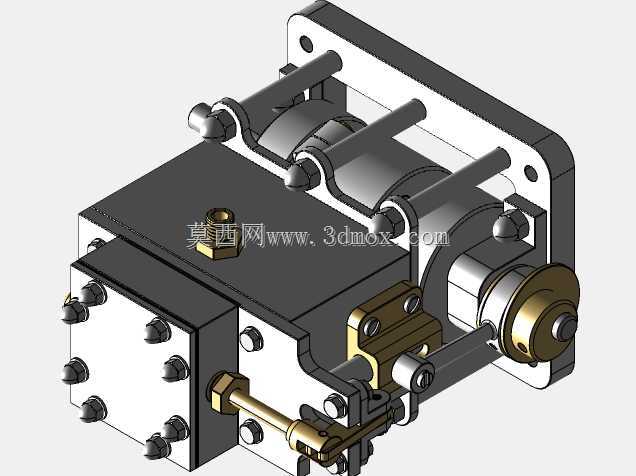

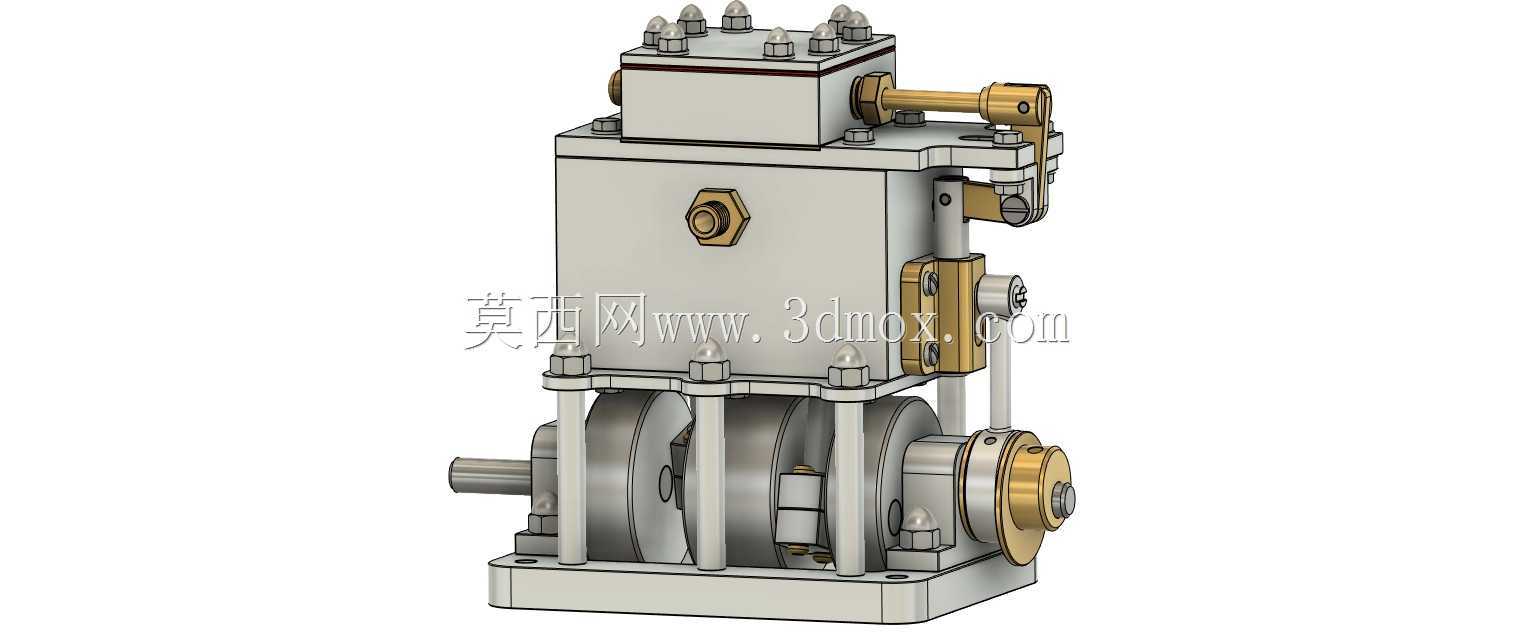

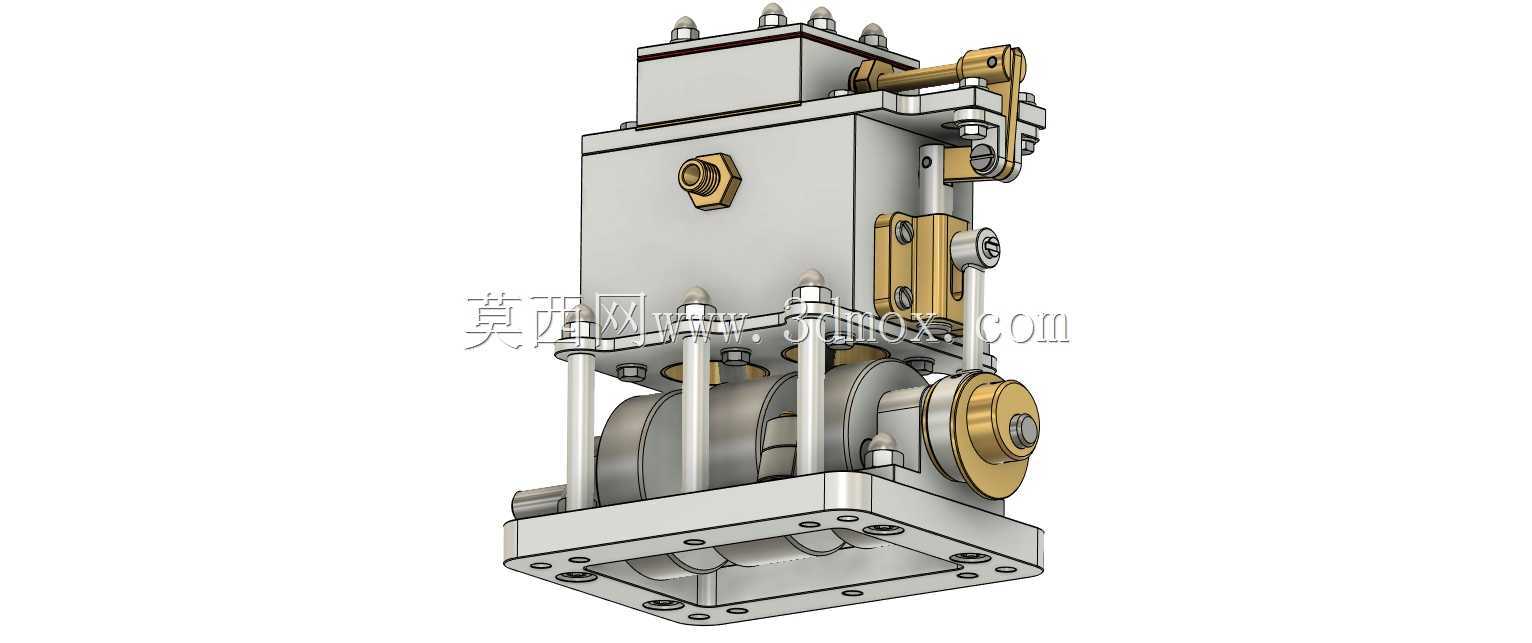

　　外形布局呈立式分层特征。下部为曲轴与支座区域，宽度方向需要预留连杆摆动空间；中部为缸体和导向杆件，前后方向应保留检修间隙；上部为蒸汽容腔和接口组，顶部接头呈阵列排布，接管时需留出扳手空间。安装边界方面，底座四角及纵向支撑面是主要承托位置，台架固定时应保证底面平整，避免曲轴轴承座因强制压紧产生偏载。若接入真实蒸汽或压缩空气进行演示，侧向接口、顶部接头和阀杆贯穿处都应设置密封结构，管路走向应避免与运动杆件干涉。

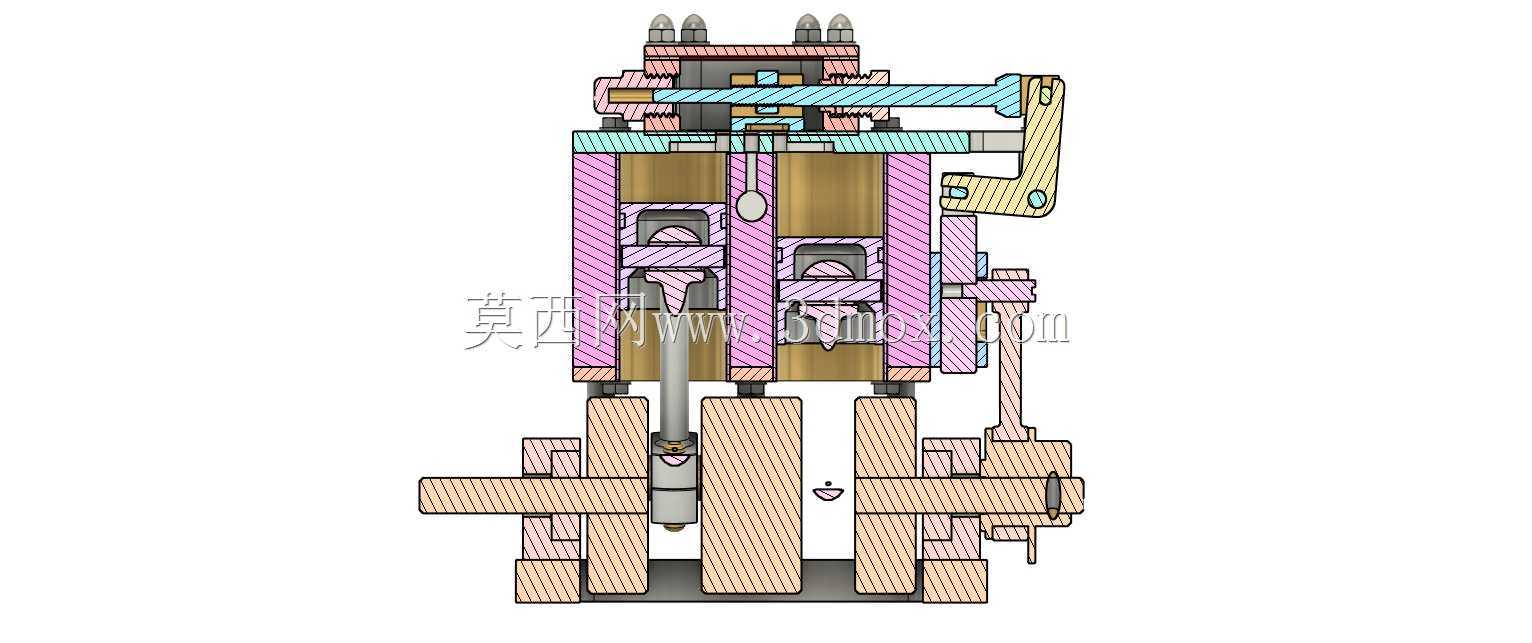

　　建模时可按三条装配主线拆分：一是固定基体线，包括底座、立柱、缸体支撑和上部容腔；二是运动传递线，包括活塞、连杆、曲轴、输出轴和端部轮盘；三是控制与接口线，包括单阀组件、摇臂、管接头和顶部接口。固定件重点处理安装面、孔位和支撑刚度；运动件重点检查曲轴回转半径、连杆长度、活塞行程以及缸体中心线的对应关系；控制阀件则要关注启闭动作与曲轴相位的匹配。干涉检查应覆盖曲轴整周转动，尤其是连杆靠近底座边缘、阀杆摇臂摆动到极限位置、管路接头与缸体侧壁相邻的区域。

　　在教学和方案展示中，该结构可以清楚呈现蒸汽动力设备从压力能到机械能的转换路径。上部容腔让人看到介质分配位置，中部杆件让人理解往复运动约束，下部轴系则体现旋转输出结果。对于机械结构设计者而言，这类模型的价值不在于追求复杂外观，而在于把缸体、阀组、曲轴、密封接口和机架之间的空间关系表达完整，使后续工程细化时能够直接围绕行程、相位、接口和固定方式展开。
