废料箱磨机卧式蒸汽动力机组

项目分类:发动机 发布时间:2022-05-03 ID:618175
  • 废料箱磨机卧式蒸汽动力机组
  • 废料箱磨机卧式蒸汽动力机组
  • 废料箱磨机卧式蒸汽动力机组
  • 废料箱磨机卧式蒸汽动力机组
  • 废料箱磨机卧式蒸汽动力机组

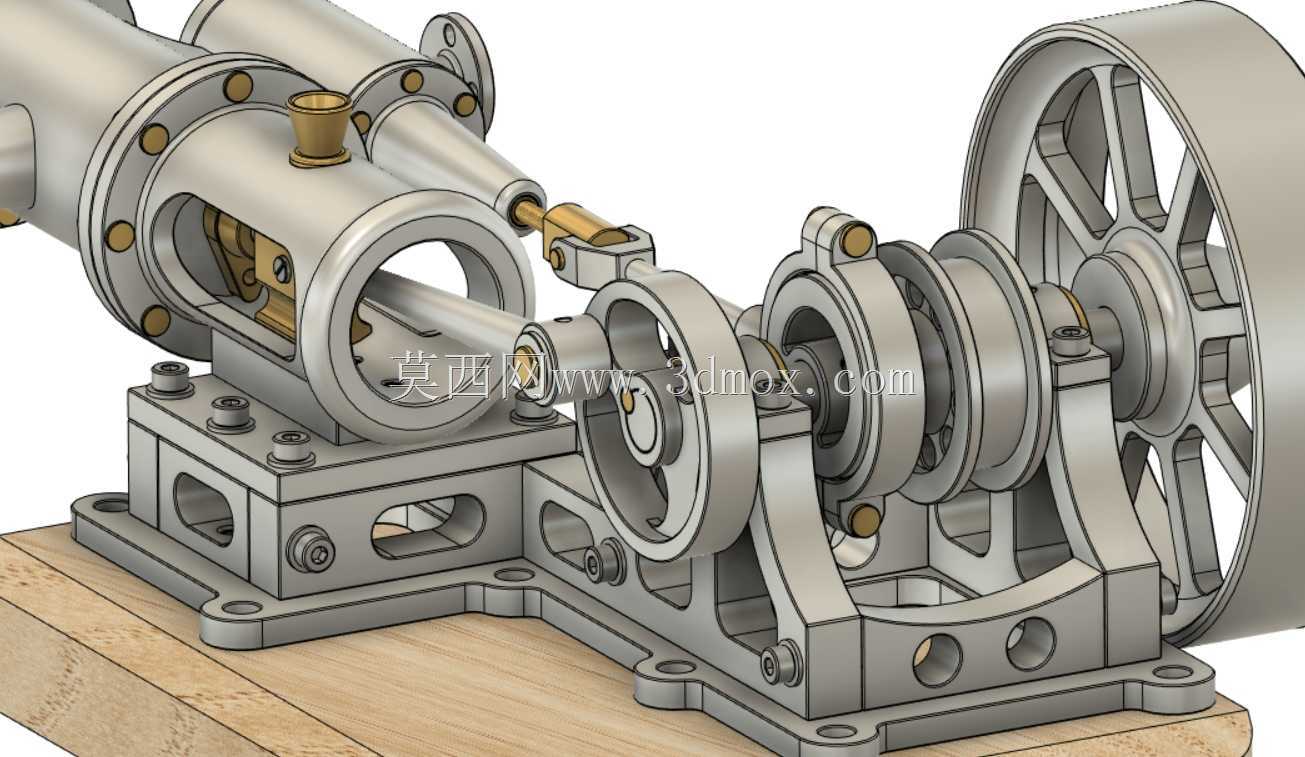

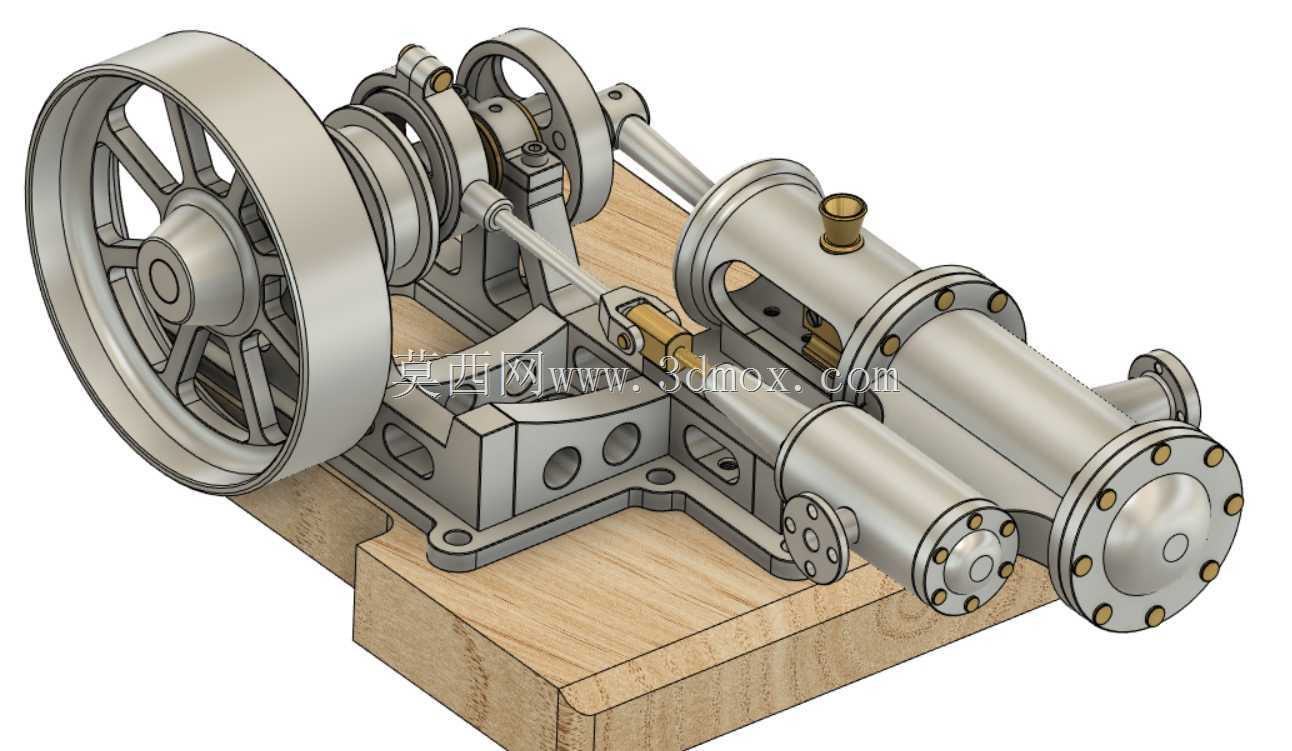

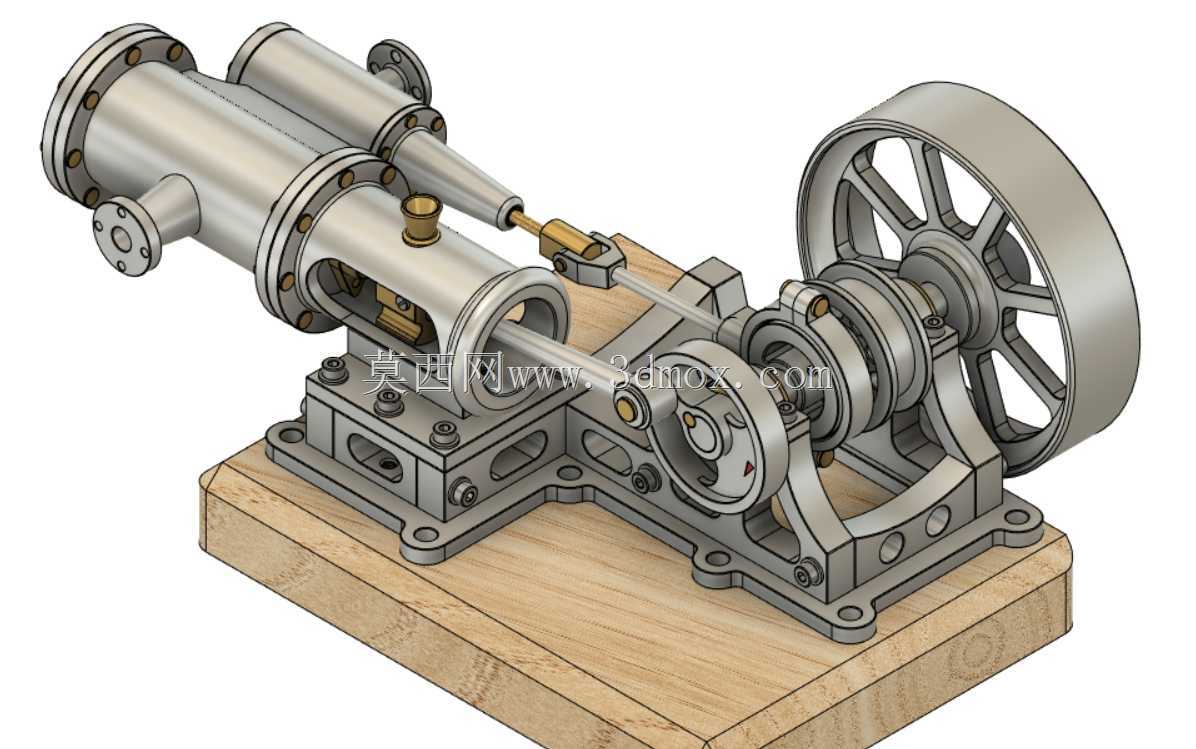

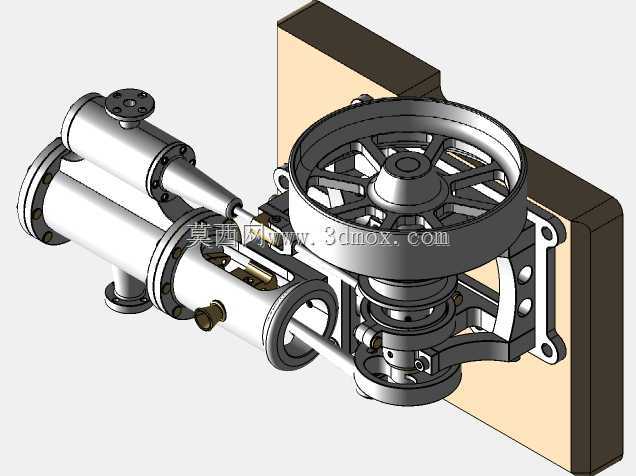

  这套卧式蒸汽动力机组的结构呈现,围绕小型热能动力演示、老式机械传动教学以及非标动力装置复刻展开。整机采用双缸卧式布置,汽缸、滑阀配气机构、十字头滑块、连杆曲柄、飞轮和底座依次串联在同一装配基准上,木质承托底板与金属机座形成清晰的安装层次,适合用于实验室动力原理展示、机械课程拆装训练、复古设备外观验证以及小型传动系统匹配分析。

  从实际用途看,该装置并不追求现代内燃机的高功率密度,而是强调蒸汽膨胀做功、配气定时、曲柄连杆转换和飞轮储能之间的完整动作关系。高温蒸汽进入汽缸后推动活塞往复运动,活塞杆将力传递至十字头,再由连杆把直线运动转换为曲轴旋转;大直径飞轮承担转速稳定作用,能够削弱活塞死点附近的扭矩波动,使输出轴在低速运转时保持连续。滑阀和外部管路负责进汽、排汽路径切换,阀杆与偏心轮之间的联动关系决定配气相位,是整套机构中最需要反复核对运动干涉的部分。

  结构设计上,汽缸筒体采用法兰端盖与长螺栓锁紧,端面上分布的螺栓孔既保证密封压紧力,也便于检修时拆卸活塞和密封件。汽缸侧面设置接口与阀座区域,管路走向贴近机体,减少悬臂长度。十字头部位设置导向槽,滑块沿导轨往复移动,可以限制活塞杆承受侧向弯曲,把横向力转移到机座导板上。曲轴支承位置采用轴承座与轴瓦组合,轴肩、衬套和锁紧件依次定位,保证飞轮、偏心轮和连杆大头在轴向不会窜动。

  飞轮采用轮缘、轮辐和轮毂组合形式,轮缘质量集中在外径处,转动惯量较大;多根轮辐在减轻质量的同时保留刚度,轮毂通过键连接与曲轴传递扭矩。底座不是简单平板,而是带加强肋、镂空窗口和地脚孔的铸造式框架,轴承座、汽缸支架和导轨支承面均落在同一基座上。这种处理能够控制汽缸轴线与曲轴轴线的相对位置,降低长距离装配时因基准不一致造成的卡滞。

  安装边界方面,整机长度主要由汽缸轴向尺寸、连杆行程空间和飞轮外径共同决定,布置时不能只看静态轮廓,还需预留飞轮旋转包络、连杆摆动范围以及阀杆往复空间。飞轮侧应保留安全观察距离,汽缸和管路附近要考虑热膨胀间隙,底座地脚孔位置需与展示台或试验台骨架对齐。木质底板承担隔振和承托作用,但在真实运转验证中,金属机座与基础之间仍应设置可靠紧固点,避免低速往复载荷引起整机移位。

  三维结构核查时,重点不在单一零件外形,而在运动链闭合关系:活塞行程要与曲柄半径匹配,连杆长度需避开死点附近的极端传动角,十字头导轨面要与汽缸轴线平行,偏心轮相位要保证滑阀在活塞到达行程端点前后完成切换。管路接头、法兰密封面、螺栓垫圈和销钉定位都需要保留真实装配层级,否则在剖切、爆炸和运动仿真中会出现逻辑断裂。

  对于机械设计人员,该模型可用于复核卧式往复动力设备的典型布局,也可作为曲柄飞轮机构、配气机构和机座刚度设计的参考样例。外观上裸露的机械零件较多,能够直接表达力流路径:蒸汽压力作用于活塞,经活塞杆、十字头、连杆、曲轴传递到飞轮和输出端,机座则承担全部反力并维持各轴系位置稳定。这种清晰的动力传递关系,使其在教学演示、结构复刻和机械原理验证场景中具有较强的参考价值。
