直角铰接式联动转角连接构件

　　这套转角连接结构的设计初衷，是解决多工位联动机构里两根平行布置的传动轴，需要在有限的弯折空间内同步传递摆角、同时补偿两端轴系安装同轴度误差的问题。最早接触这类结构是在半导体检测设备的翻盖锁紧工位，检测舱的上盖需要绕侧边转轴完成90度开启，同时舱门两侧的锁销要同步伸出完成压紧，传统的直连杆传动要么会和舱体侧边的走线槽、气路接头发生运动干涉，要么单根刚性连杆无法适配舱门焊接后产生的两轴平行度偏差，使用这套弯折式的铰接接头组件，就可以把传动路径沿着舱体的直角折弯轮廓布置，完全避开舱内的元器件安装区域。

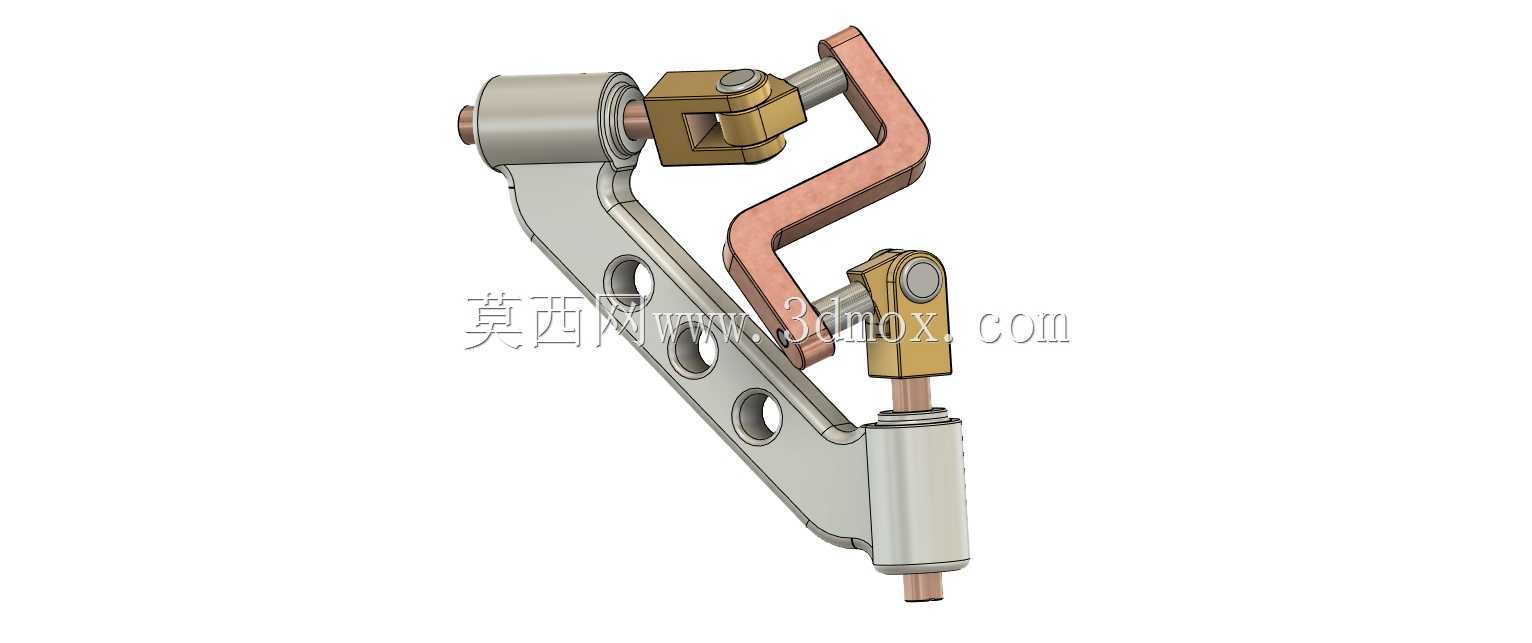

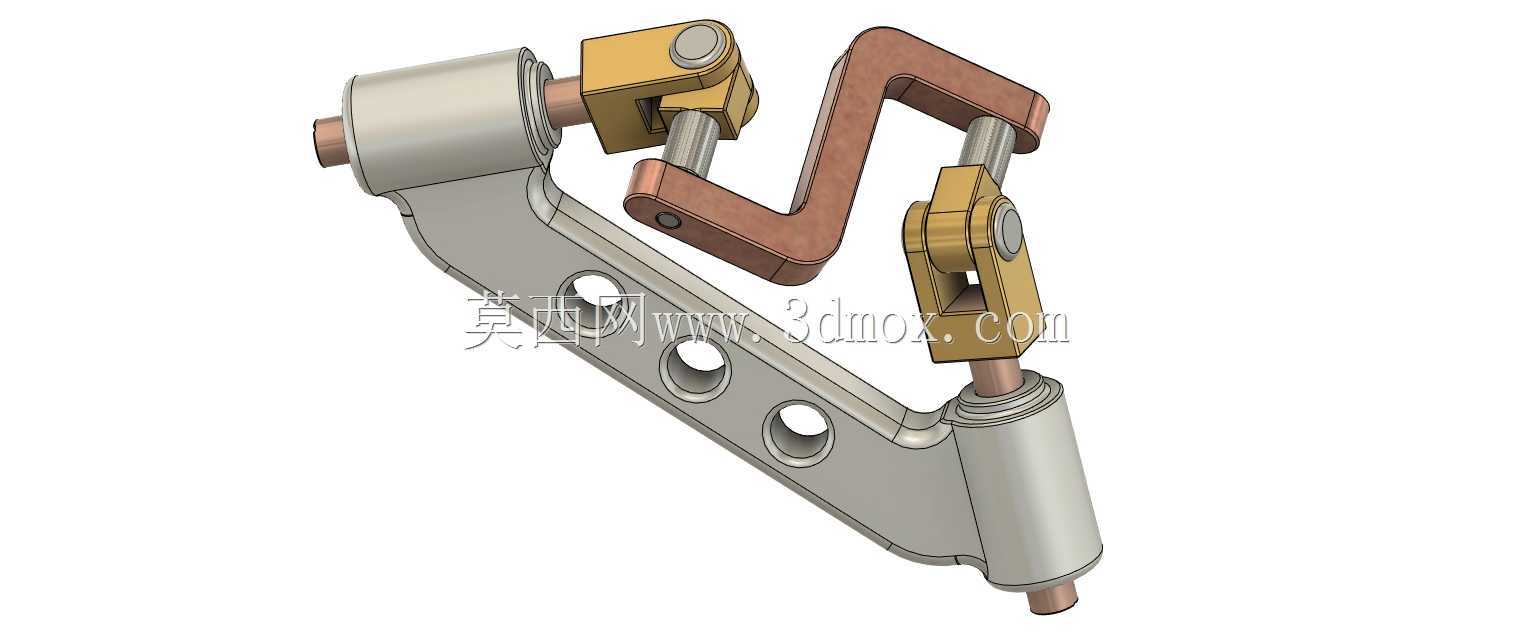

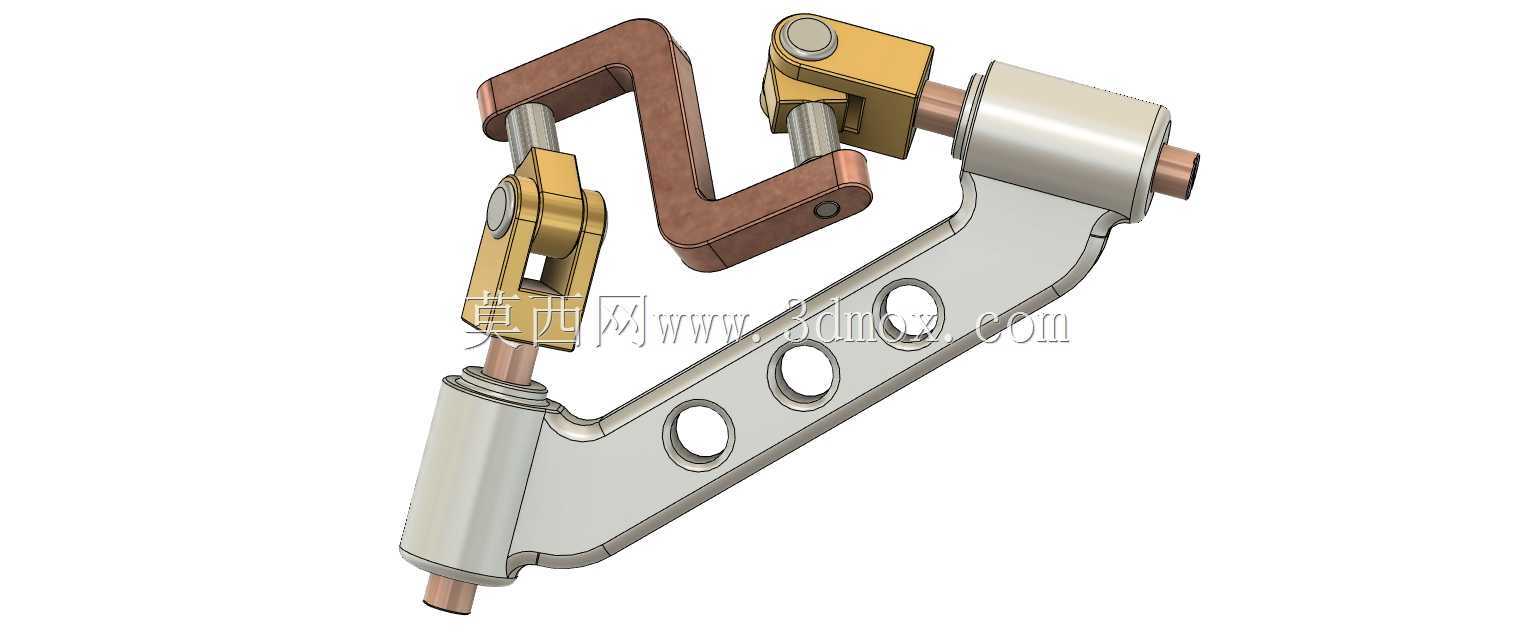

　　整个组件的传动逻辑非常清晰：两端的银色筒状支座是整套结构的安装基准，支座内部加工有同轴的滑动轴承孔，铜质的传动轴从孔内穿出，轴端和金色的铰接摆块通过圆柱销完成周向固定，摆块可以绕销轴在小角度范围内自由摆动，用来补偿安装时两根传动轴之间的微小角度偏差。中间的棕色Z形弯折连杆是传递运动的核心件，连杆的两端分别和两侧的金色铰接摆块通过销轴连接，当其中一端的铜轴被外部摆缸或者手动扳手驱动旋转时，摆块会带动Z形连杆做平面四杆运动，同步把扭矩传递到另一端的传动轴上，实现两侧执行件的动作同步。

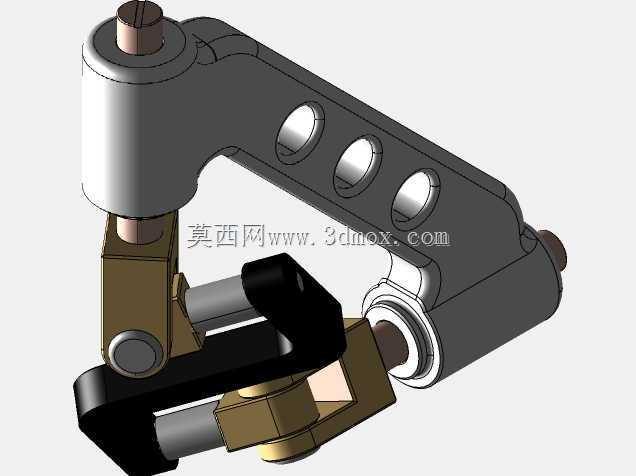

　　从安装边界来看，整套机构的整体轮廓沿着直角L形轨迹延伸，长侧的银色支座臂上均匀加工了三个圆形减重孔，在保证臂体抗弯截面模量的前提下，把整体重量降低了近三成，这部分臂体的厚度方向预留了足够的安装间隙，哪怕设备运行时产生小幅振动，臂体也不会和相邻的钣金护罩发生剐蹭。两端的筒状支座外径、铜轴的伸出长度都按照标准传感转轴的安装尺寸做了匹配，支座端面可以直接通过螺钉固定在设备的安装立板上，不需要额外加工转接法兰。铰接位置的销轴都做了台阶定位，销轴两端通过卡簧限位，装配时不需要额外配做挡圈槽，现场拆装维护的时候，只需要拔出卡簧、抽出销轴，就可以单独更换磨损的连杆或者摆块，不需要把整套机构从设备上拆解下来。

　　在实际工况适配方面，这套结构的运动行程被限制在90度转角范围内，正好对应翻盖机构从闭合到完全开启的转动角度，连杆的弯折角度经过运动仿真校核，在整个摆动过程中，连杆和摆块之间的传动角始终保持在45度以上，不会出现四杆机构常见的死点位置，哪怕驱动端的输入扭矩不大，也可以平稳带动负载端转动。铰接副的配合间隙被控制在0.02毫米以内，既可以保证摆块灵活转动补偿偏差，又不会因为间隙过大导致传动回差超标，用在对锁销同步精度要求较高的压紧工位时，两侧锁销的动作不同步量可以控制在0.5毫米以内，完全满足舱门密封压紧的要求。除了检测设备的翻盖工位，这套转角接头结构还可以用在自动化产线的翻转夹具、小型实验装置的直角联动锁扣、机柜门的同步锁紧机构里，当设备内部的安装空间存在直角遮挡、无法布置直连传动杆的时候，这种沿轮廓走线的弯折联动结构，不需要额外增加齿轮、同步带这类中间传动件，零件数量少，装配累积误差低，长期运行后的维护点只有几个铰接销轴，相比复杂的转角传动方案可靠性要高很多。建模过程中所有铰接位置的配合面都按照实际装配公差做了间隙预留，运动部件的全程摆动包络都经过干涉检查，直接导入装配体就可以完成工位布局校核。
