四爪自定心机床卡盘夹持工装

　　四爪卡盘是金属切削机床上承担工件定位与夹紧任务的核心附件，常见于普通车床、数控车床、转台、分度头以及部分焊接变位机和检测工位。与三爪自定心卡盘相比，四爪结构在方形、矩形、偏心件、异形截面坯料以及不规则锻铸件装夹方面更具优势，四个卡爪可独立调整，也可按联动方式实现近似定心，操作者能够通过找正表逐点修正工件轴线，使加工余量重新分配，这在修配、单件小批量生产和重型坯料粗加工中尤为实用。

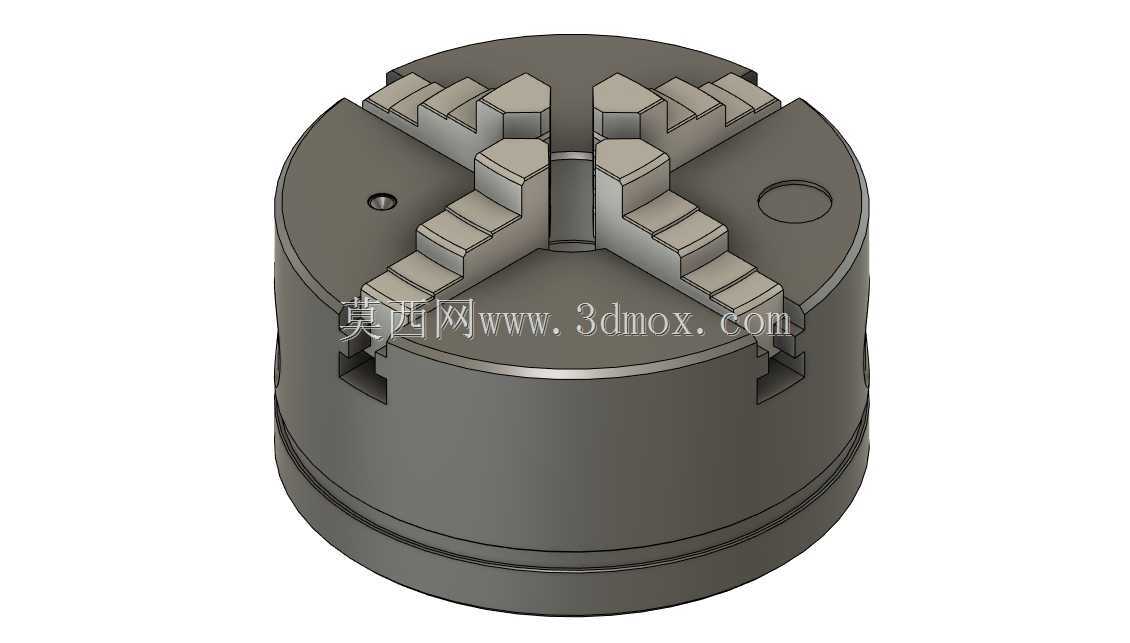

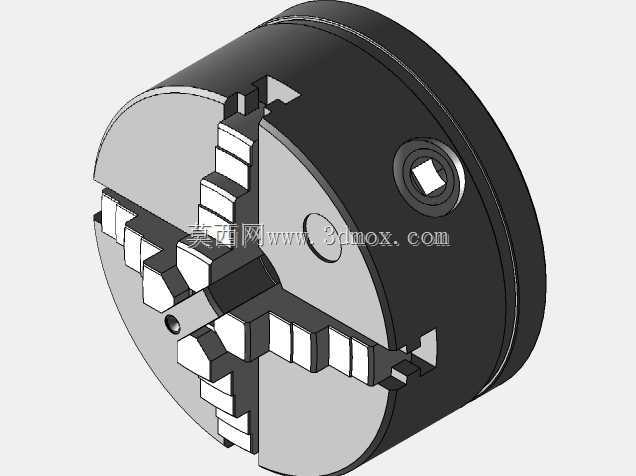

　　从结构上看，该模型呈现出典型的圆盘式卡盘布局：下部为圆柱形盘体，提供与机床主轴前端连接的安装基准；上部平面布置四个径向分布的卡爪，爪座沿盘体十字导轨滑动，卡爪顶部带有阶梯状咬合齿面，用于贴合工件外圆或撑持内孔。盘体侧面保留了传动机构的装配空间，实际产品中通常在盘体内布置平面螺纹盘或丝杠副，通过扳手孔驱动卡爪同步或单独移动。模型对卡爪分块、导轨槽、端面工艺孔和盘体台阶均做了较完整的表达，能够用于夹具原理演示、机床布局校核以及工装方案沟通。

　　在实际加工场景中，卡盘的选择直接影响工艺系统刚性。四爪卡盘单爪夹紧力较大，接触点分布更均匀，装夹粗短而截面不对称的工件时，可通过调整各爪行程使工件旋转中心与主轴中心重合；对于偏心轴、偏心套、曲轴类零件，也可利用四爪独立位移特性直接偏移装夹，减少专用偏心夹具的投入。盘体端面的环形台阶和外圆轮廓在设计时需要兼顾主轴鼻端配合、防护罩间隙以及刀塔运动干涉，尤其在数控车床上，卡盘外径、卡爪伸出长度和工件最大回转直径必须共同校核，避免快移或换刀时发生碰撞。

　　建模时应重点表达几条关键几何关系：其一是四个卡爪关于盘体中心呈九十度均布，爪座与径向导轨之间为滑动配合，卡爪行程决定可夹持直径范围；其二是盘体下端圆柱面与端面构成安装边界，实际选型需对应主轴端部规格，如短锥连接、法兰连接或过渡盘连接；其三是卡爪工作面上的阶梯齿并非装饰特征，它既增加夹持摩擦，也允许正反装爪以适应外夹或内撑；其四是端面上的小孔通常对应扳手插入、润滑、定位或吊装辅助结构，装配时需与机床回转空间保持安全距离。

　　从工艺角度看，卡盘本体多采用高强度铸铁或合金钢制造，导轨面和卡爪啮合部位需具备较高耐磨性，粗加工时承受较大切削扭矩，精加工时则要求夹紧稳定且不产生明显变形。四爪结构虽然找正比三爪耗时，但对毛坯偏差的容忍度更高，适合铸件、锻件、焊接件以及形状复杂的棒料。在自动化产线中，若与上下料机械手配合，还需评估卡爪开口量、工件到位姿态、吹气排屑空间以及传感器检测位置；在手动教学和维修场景中，该类模型可清晰展示平面螺纹、径向滑块和夹紧力传递路径，帮助理解回转夹具从动力输入到工件约束的完整链条。

　　外形边界方面，盘体直径决定机床法兰盘上的占用范围，高度方向则影响主轴端面到工件夹持点的悬伸关系。卡爪处于最小夹持位置时，爪尖靠近中心孔，可装夹较小截面；向外退至极限位置时，可容纳较大外圆，但夹紧力和悬臂刚性会随爪伸出量增加而变化。工程应用中不能只看最大夹持直径，还应结合工件重量、转速、切削力、平衡等级和卡爪悬伸综合判断。对于高速回转工况，卡爪需要做平衡校核；对于重型切削工况，则要确认盘体连接螺栓强度和主轴承载能力。

　　该三维结构把盘体、导轨、卡爪、齿面和端面特征统一在可装配的数字样机中，适合在机床方案设计阶段进行空间干涉检查、夹具动作说明和加工工位布局。围绕它开展设计时，可进一步补充扳手、丝杠、平面螺纹盘、防尘盖板、连接法兰和软爪等细节，使模型从外观展示延伸到机构级装配，从而服务于车削工艺编制、专用夹具改造以及机床附件选型。
