高精度金属耦合轴结构三维设计作品

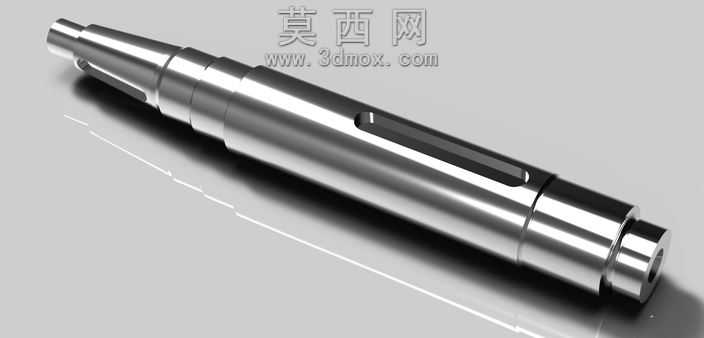

本耦合轴三维设计作品围绕机械传动场景的实际使用需求展开，建模阶段严格遵循轴类零件的机械设计规范，先以基准轴线为核心搭建整体建模框架，通过草图绘制精准定位各轴段的直径、长度尺寸，依次完成阶梯轴段、键槽、端部定位孔、轴肩过渡结构的特征创建，每一处尺寸都匹配传动配合的公差要求，保证后续装配环节中轴件与联轴器、轴承、传动轮的配合精度。建模过程中对轴肩的过渡圆角、键槽的边角倒角做了精细化处理，既还原了真实机加工零件的工艺特征，也避免了应力集中的结构缺陷，让模型既具备外观展示性，也能满足工程设计的参考需求。材质与渲染环节，针对金属轴件的加工特性调配材质参数，主体采用经磨削加工的合金结构钢材质，调整金属粗糙度、反射率参数还原精加工金属表面的细腻光泽，对键槽侧壁、轴端孔位等非磨削面做细微的粗糙度区分，让不同加工区域的质感差异清晰呈现；渲染阶段采用柔和的工业产品布光方案，通过多角度光源凸显轴件各阶梯段的轮廓层次，金属表面的环境反射效果自然真实，精准呈现出精密机加工轴件的金属质感，清晰展现每一处结构细节。结构设计上，该耦合轴采用多阶梯变径结构，不同直径的轴段分别承担定位轴承、安装传动件、配合联轴器的功能，轴上开设的平键槽用于传递扭矩，保证传动过程中连接部件无相对滑动，端部的中心孔既符合机加工的工艺定位要求，也可作为装配时的定位基准，轴肩结构用于限制装配零件的轴向位移，各轴段的长度比例经过合理规划，保证装配后整体传动结构的紧凑性与稳定性。设计思路围绕传动可靠性与加工可行性展开，在满足扭矩传递、部件定位核心功能的前提下，尽可能优化轴体的应力分布，避免结构突变带来的强度薄弱点，同时所有结构特征都适配常规车削、铣削、磨削的加工工艺，让设计方案可直接对接实际生产环节，为机械传动系统中的轴类部件设计提供精准的三维参考。
