带尺寸标注的立式支座机械构件设计

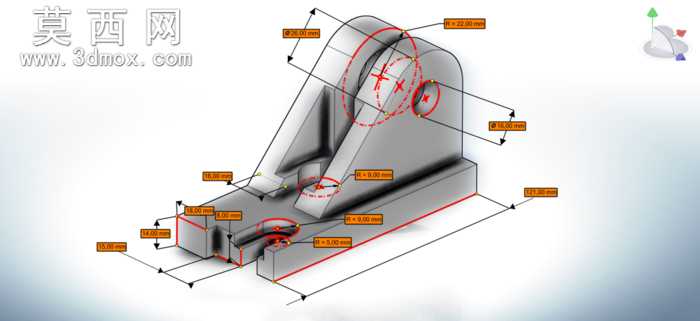

本作品为立式支座类机械构件的三维建模成果，建模过程依托三维设计软件完成，整体遵循机械设计的基准统一原则，以构件底部安装平面作为主设计基准，依次向上搭建支撑立臂、顶部铰接安装位、侧部定位孔等核心结构，确保各部分形位公差符合机械装配的通用要求。建模阶段采用参数化草图驱动特征的方式完成主体构建，首先绘制底部矩形安装基座的截面轮廓，通过拉伸特征生成基座实体，在基座上预留安装沉孔与定位槽结构，保证后续安装环节的定位精度；随后绘制立臂的支撑轮廓，通过两侧对称的加强筋结构提升立臂的抗弯折性能，筋板与基座、立臂的交接处均设置工艺圆角，避免应力集中问题。针对顶部的铰接安装位，采用回转特征生成带同轴孔的铰接耳结构，孔位与立臂的垂直度通过基准轴约束严格控制，侧部的小型定位轴孔同样通过同轴、平行等装配约束保证与主铰接孔的位置精度。模型完成主体构建后，对所有锐边进行倒角处理，还原实际机械加工的工艺特征，渲染阶段采用哑光金属材质模拟铸铁构件的表面质感，搭配半透明的尺寸标注层清晰展示各关键部位的设计尺寸，涵盖基座长宽高、立臂倾斜角度、各安装孔的孔径与孔位间距、铰接位的回转半径等核心参数。设计过程中充分考虑构件的实际使用场景，底部基座的安装孔间距适配通用安装台面的规格，立臂的倾斜角度经过受力校核，可保证承载时的力流顺畅传递，加强筋的厚度与分布位置结合构件受力方向设置，在控制整体重量的前提下最大化提升结构刚性，侧部定位孔的位置预留了配套连接件的安装空间，避免装配过程中出现干涉问题。整体模型的特征树逻辑清晰，各参数可根据实际使用需求快速调整，能够直接用于工程出图、装配模拟、力学仿真等后续设计环节，完整还原了该类机械支座从草图设计到三维实体落地的全流程设计思路。
