可调式 Mancal 机械支撑定位零件

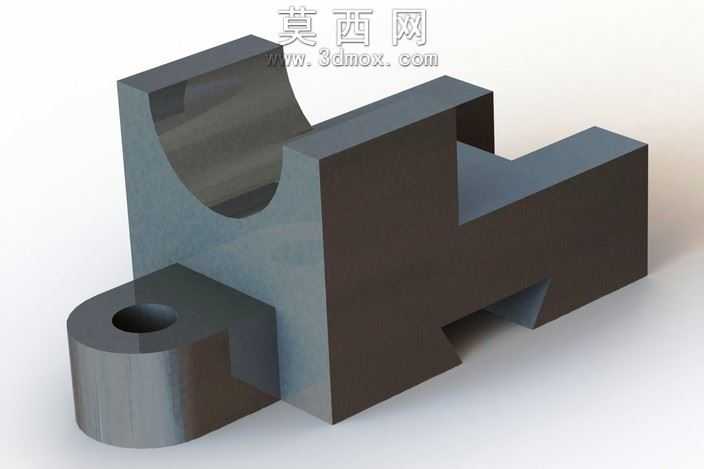

本作品为机械领域常用的可调式支撑定位类零件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工的工艺合理性要求，对零件的每一处结构尺寸都做了公差适配的预留设计。从结构来看，零件主体为带半圆弧形承托槽的块状基座，弧形槽用于适配圆柱类轴件的承托定位，槽面做了等壁厚的均匀设计，保证承托受力时的应力分布均匀，避免局部应力集中导致的零件变形；基座侧方延伸出带同轴通孔的圆柱凸台结构，通孔用于穿装锁紧调节件，实现支撑位置的微调与锁紧固定，凸台与主体基座的衔接处做了圆弧过渡处理，既消除了建模时的尖锐棱角，也符合实际加工中去毛刺的工艺要求，同时能提升衔接位置的结构强度。基座底部设计有梯形卡合槽结构，可与设备工作台的导轨槽快速嵌合，实现零件的快速安装定位，卡合槽的侧壁做了平行度公差约束，保证安装后无晃动偏移。渲染阶段采用了金属磨砂材质模拟实际钢材加工后的表面效果，材质参数调整了金属度、粗糙度与环境反射率，还原了碳钢零件经铣削加工后的哑光金属质感，场景采用柔和的漫反射打光，避免强反光遮挡零件的结构细节，多角度展示了零件的承托面、安装孔、卡合槽等核心结构。设计思路围绕可调支撑的实际使用场景展开，既保证了零件对轴类工件的稳定承托能力，又通过侧方调节结构、底部卡合结构实现了位置可调、快速装拆的功能需求，所有结构的壁厚都做了均匀化处理，避免后续注塑或铸造成型时出现缩孔缺陷，棱边处均设置了合理的倒角与圆角，符合机械设计的安全规范与加工工艺要求，整体结构紧凑，功能集成度高，可直接应用于工装夹具、输送设备、机床附件等场景的工件定位支撑环节。
