复古咖啡赛车定制前挡泥板结构

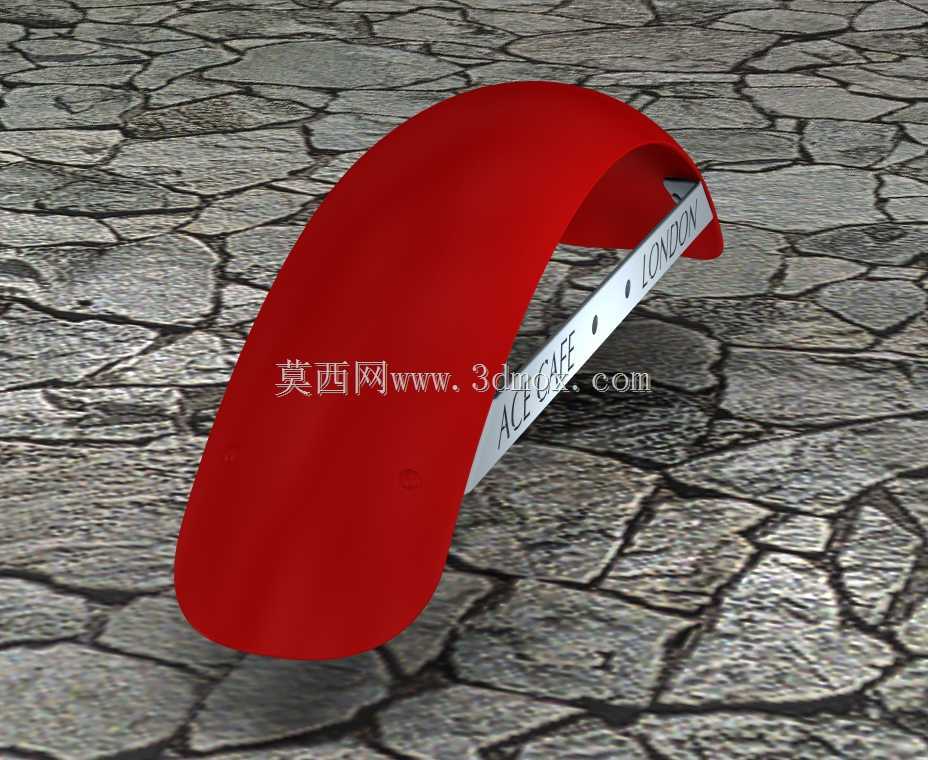

　　该作品呈现的是一套面向复古咖啡赛车风格摩托车的前轮挡泥结构，主体由大弧度红色护板和侧向铝制安装条组成，适用于Moto Guzzi类cafe赛车在轻量化改装、外观复原以及前轮防护升级中的结构参考。护板采用狭长而连续的弧面包覆形态，前缘向下延伸，后缘随轮胎圆周逐渐收束，能够在车辆行驶过程中将前轮卷起的泥水、碎石和路面水渍向侧下方导流，减少泥水直接甩向车架下部、前叉管、发动机前侧以及骑手腿部的概率。

　　从实际使用场景看，这类挡泥板并不追求全包围式防护，而是强调复古赛车的简洁轮廓和外露机械感。它常见于街车改装、cafe racer定制、老式摩托车复原以及展示样车搭建。护板安装位置靠近前轮上部，弧面与轮胎之间需要保留稳定间隙，既要避免轮胎在压缩、转向或带入泥块后发生摩擦，也要保证挡泥范围能够覆盖轮胎接地区域向后抛射的主要路径。模型中红色护板的曲率沿长度方向连续变化，前段较宽并向下探出，后段略微收窄，这种处理有利于在有限覆盖面积下获得更好的遮挡效果。

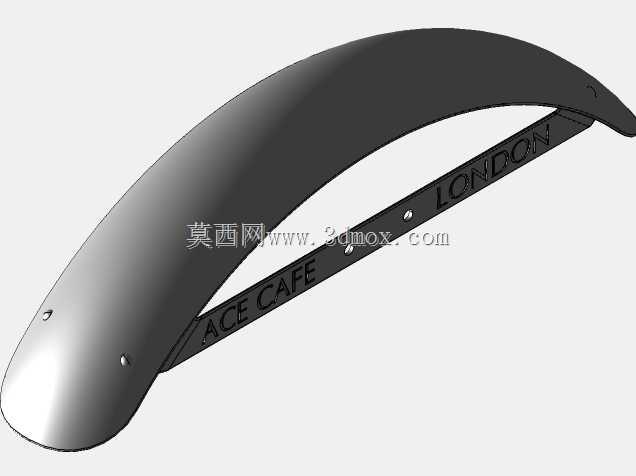

　　侧向铝条是该结构的重要承载件。条板沿护板侧缘布置，表面带有刻字装饰特征，既承担连接前叉安装点的作用，也形成咖啡赛车常见的金属外露视觉元素。工程设计时，铝条不能只按装饰件处理，它需要承受车辆振动、路面冲击以及护板自身惯性载荷。安装孔位应与前叉耳板或定制支架保持同轴，孔边需留出足够边距，避免在长期颠簸中出现应力集中。若采用薄铝板加工，应在折弯区、孔位区和与护板连接区适当增加宽度或局部加强，防止支架在高速行驶时产生颤振。

　　护板本体的造型思路借鉴了经典杜卡迪怪物车型的高拱挡泥板语言，但在轮廓和支架组合上做了适配性修改。大弧面可以顺着轮胎外圆建立，先确定前轮直径、轮胎宽度、前叉倾角和最大转向角，再反推挡泥板内表面边界。护板与轮胎之间的安全间隙应沿轮胎运动包络检查，尤其要关注前悬架全压缩、轮胎充气误差、泥水污染后轮胎半径变化以及转向极限位置。对于摩托车这类外露行驶部件，挡泥板不能干涉车轮转动，也不能在急刹车点头时与轮胎或前叉发生接触。

　　外形尺寸方面，狭长护板的长度应覆盖前轮顶部至前下方主要抛射区域，宽度则需略大于轮胎胎面，以保证泥水不会从两侧大量绕过。护板边缘采用圆滑过渡，既降低应力集中，也减少高速气流在板边产生的尖锐噪声。红色外表面适合作为外观件进行喷涂或复合材料成型，内侧则应考虑耐泥沙冲刷和易清洁性。若采用金属板制作，可通过压弯、滚弧或手工敲制成型；若采用玻璃钢、碳纤维或树脂打印件，则需在支架连接位置预埋金属衬套，避免螺钉直接拉裂薄板。

　　安装边界主要集中在前叉两侧和护板侧缘。铝条上的多个固定点提供了调节余地，可根据不同前轮直径和前叉间距调整挡泥板高度，但实装时应优先保证左右对称。支架与前叉连接若依靠抱箍或转接耳，需要校核夹紧面的防滑能力，不能让挡泥板在振动中旋转位移。护板与铝条之间的连接可采用铆钉、螺钉或粘接加机械固定组合，连接点应避开弧面最高应力区，并在板面内侧设置垫片分散压紧力。

　　在三维建模过程中，这类零件适合从轮胎包络面出发建立参考曲面，再通过偏移、修剪和加厚得到护板实体。侧条则可根据护板边缘曲线建立扫掠路径，在保证直线安装段的同时保留轻微弧度。装配检查时应重点关注前轮回转、转向摆动、悬架压缩和维修拆装空间。对于定制摩托车而言，挡泥板虽然体量不大，却同时涉及行驶安全、人机清洁、外观比例和振动耐久，合理的弧面间隙与可靠的支架固定比单纯追求薄型外观更重要。
