竞速摩托流线型整流外罩曲面结构

　　这款竞速车体外部整流罩的三维结构，主要面向低风阻两轮竞速车辆的前部包覆与气动导流场景，实际装车后承担梳理车头迎面气流、降低整车迎风阻力、遮挡前部车架与转向机构、优化高速行驶气流走向的作用，同时也作为车体外观的核心覆盖件，整合风挡透光区与下部车身包覆段的造型边界。

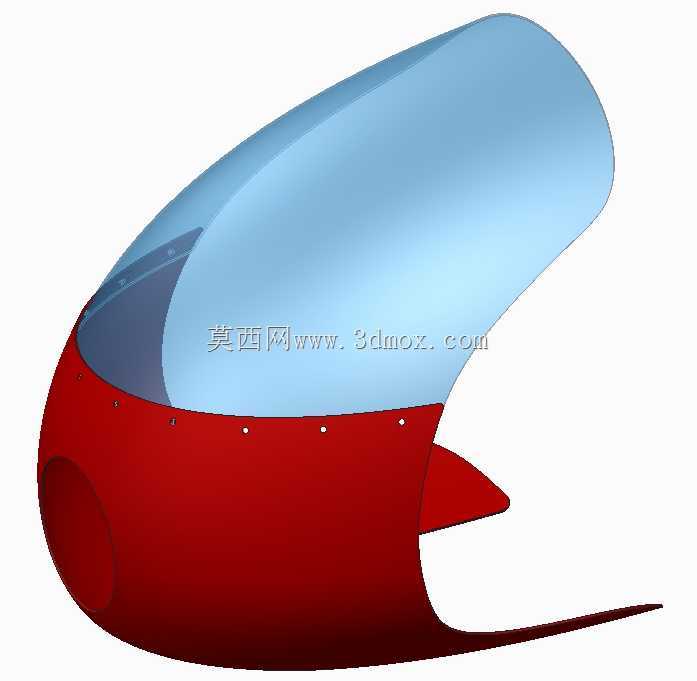

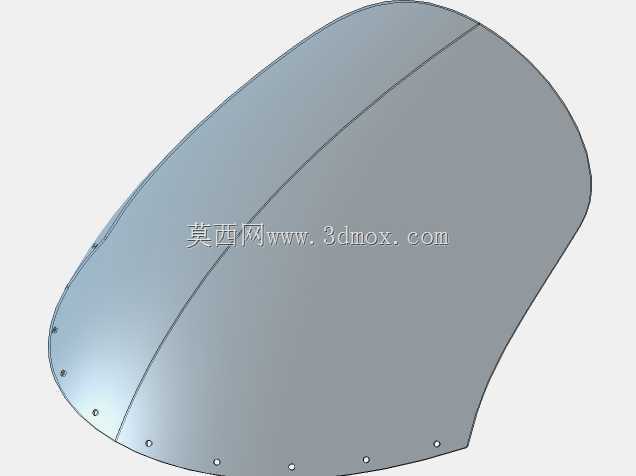

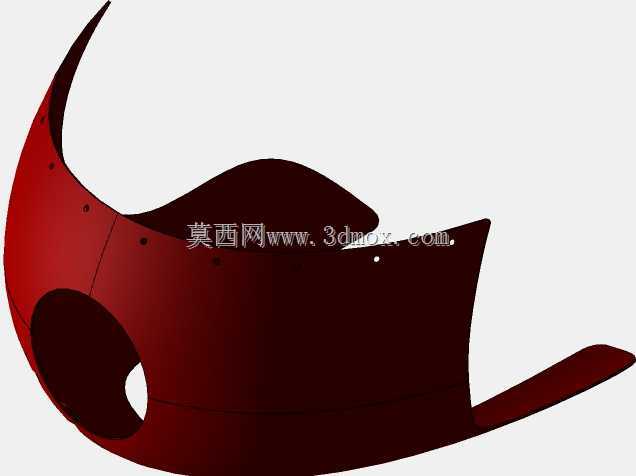

　　从实际装车的安装边界来看，该罩体整体沿车辆纵向延伸，下部红色包覆段对应车头前部至车架侧方的安装区域，前端预留圆形开口，可避让前轮转向行程、前大灯安装位或者前部进气通道；罩体下缘布置有多个沿轮廓分布的安装点位，可通过紧固件与车架前部的安装支架、侧围固定座对接，安装点位的间距随曲面曲率变化排布，避免在曲面弯折处出现应力集中。上部浅蓝色区域为透明风挡段，曲面从车头低位向后方逐步抬升，形成贴合骑手骑行姿态的导流面，高速行驶时可将迎面气流向骑手头顶上方引导，减少气流直接冲击骑手躯干形成的阻力。罩体侧后方延伸出小型导流鳍片，尾部收窄为细长导流边，能够梳理车侧乱流，抑制气流在罩体尾部形成涡流。

　　设计过程中首先围绕整车的迎风截面做气动轮廓约束：罩体最大宽度控制在车把转向极限宽度以内，避免转向过程中罩体与车把、操纵杆件发生运动干涉；风挡曲面的曲率经过连续过渡处理，从前端深色遮光区到后方高位导流段没有突兀折角，既保证透光区域的视野无畸变，也让气流可以沿曲面平顺附着，延迟气流分离。下部主体罩壳采用大弧度半包结构，内侧预留出足够的空间容纳前叉、走线管路与前部仪表组件，罩壳内壁与内部零部件之间保留均匀的安装间隙，兼顾装配操作空间与车辆振动时的避让余量。

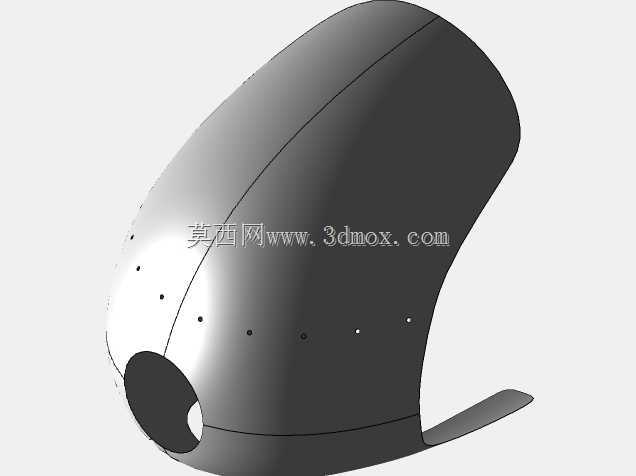

　　曲面建模阶段采用多段曲面合并的构建逻辑，先分别搭建风挡透光面、下部主包覆面、侧部导流鳍、尾部导流边这几个独立曲面特征，再通过外部合并方式将各段曲面的边界精准缝合，保证整个外罩的外表面曲率连续，不存在曲面缝隙或者法向错乱的问题。罩体上的安装孔位全部沿曲面法向定位，确保紧固件安装时可以垂直贴合罩体表面，装配后不会出现局部翘曲。风挡与下部红色罩壳的分模线沿着两色区域的交界轮廓布置，线条流畅且避开高应力弯折区域，既方便后续分别采用透明透光材料与高强度有色复合材料加工，也能降低成型过程中曲面脱模的难度。

　　在实际工程应用里，这类整流罩不仅用于竞速摩托的改装与整车试制，也可作为小型流线型实验车辆、人力竞速车的外部覆盖件参考结构。设计时需要同步校核罩体在高速风压下的刚性，曲面的大面区域预留适当的加强筋布置空间，安装点周边局部加厚，避免车辆行驶振动时罩体出现共振异响。侧方的小导流鳍与尾部细长延伸段在造型上和主罩体顺滑衔接，没有突出的棱角，既能够起到气流导向作用，也满足外覆盖件的安全圆角要求。整个结构的曲面拆分逻辑清晰，各部分的安装边界、避让空间、气动面过渡都做了完整的几何表达，可直接用于后续的结构细化、模具开发与气动仿真验证。
