船体曲面参数化放样构型

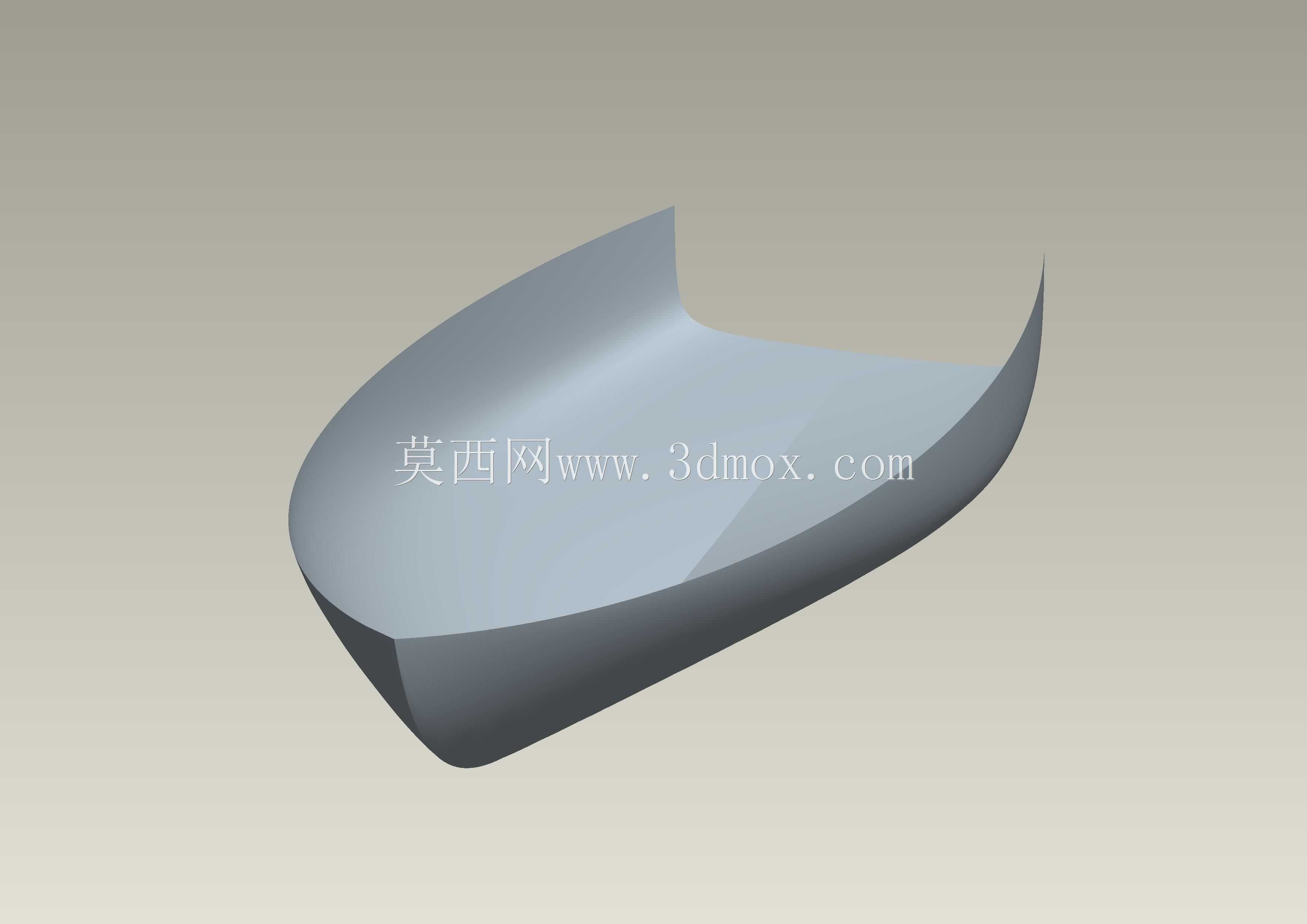

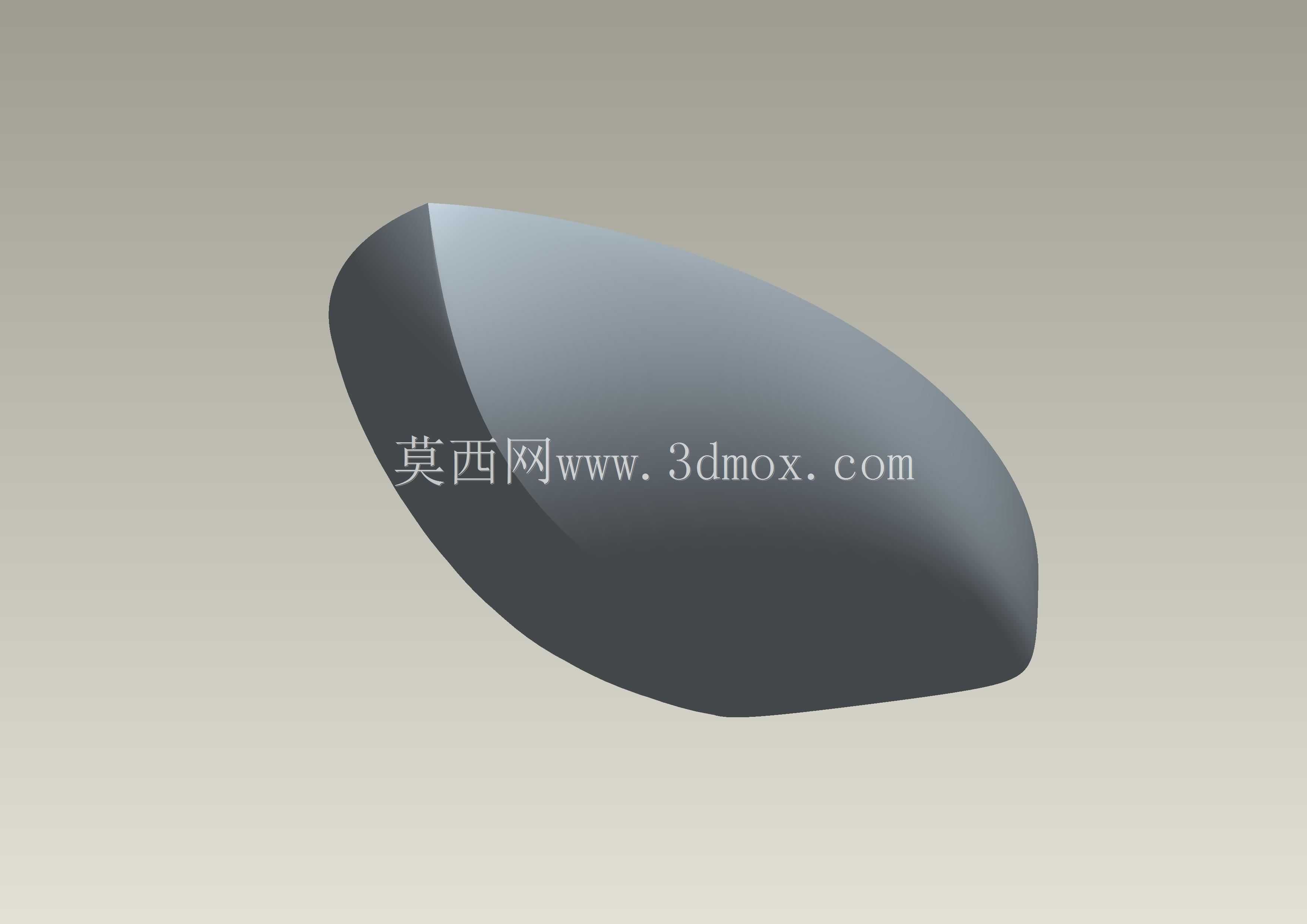

　　船体表面的三维构型重点不在实体厚度，而在水线、纵剖线、横剖线之间能否形成连续、光顺、可制造的空间曲面。实际船舶方案推进时，外形曲面会同时影响阻力、布置、结构分块、外板加工和后续装配，因此建模不能只追求视觉上的流畅，而要把线型控制、边界约束和工程可修改性放在前面。该模型以开放船体表面为核心，呈现出艏部上扬、艉部收束、底部过渡和舷侧展开的基本形态，适合用于曲面放样方法验证、线型规律分析以及船舶外形概念设计的前期讨论。

　　从使用场景看，这类曲面常出现在小型艇体、滑行艇、教学样船或特殊浮体的外形开发中。设计人员需要在总布置确定前反复调整艏部入水角度、舭部过渡半径、船底斜升角和舷侧外张关系，使曲面既能满足排水量和稳性的初步要求，也能为内部骨架、舱壁、甲板边线和外板缝划分留出明确边界。若曲面控制点组织混乱，后期修改一条水线就可能引起整片曲面褶皱，结构专业也难以据此展开板架；而采用参数化曲线和可变截面思路后，线型变化可以沿船长方向按规律传递，减少手工逐段修补带来的误差。

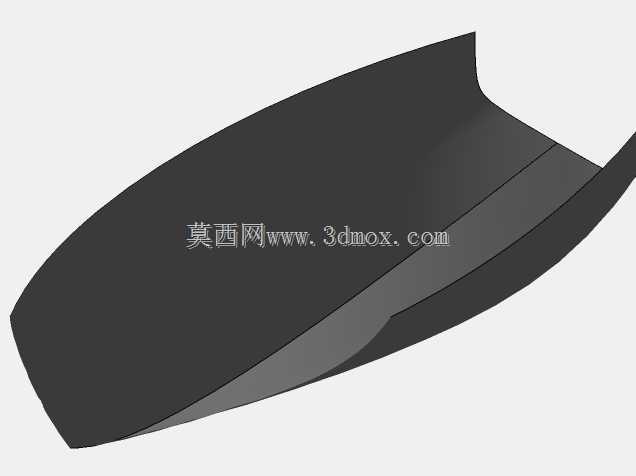

　　该构型的设计思路可以从艏艉轮廓与典型横剖面入手。艏部曲面需要承受来流冲击，线型通常更强调抬升和外飘，使波流沿舷侧顺畅后移；中部区域承担主要浮力，断面形态相对饱满，底侧与舷侧的过渡应保持连续；艉部则要兼顾推进器布置、尾板安装和水流离艇状态，曲面收束不能过急。模型中可见的曲面并非简单拉伸或旋转生成，而是通过多个截面沿引导线变化形成，截面形状在宽度、深度、曲率和倾斜关系上逐步演变，这与船体放样中“以线控面、以面顺线”的工作方式一致。

　　尺寸边界方面，船体表面模型在进入详细设计前应先确立船长、型宽、型深、设计水线和艉封板位置等基准。船长方向决定曲面分段数量和线型变化节奏；型宽影响横剖面最大展宽及舷侧稳定性；型深则限制干舷、甲板高度和底部曲率。若用于小型船舶，底部到舷侧的折角或圆角区域需要特别控制，因为该处既关系到航行时的喷溅与阻力，也关系到外板弯曲加工难度。对于无厚度的概念曲面，可将其作为外板理论面，后续按材料厚度向内偏置，并在艏柱、艉封、甲板边线和龙骨位置补充结构边界。

　　曲面质量检查不能只依赖屏幕观感。工程建模时应逐段检查高斯曲率、斑马纹反射、截面连续性和边界切线方向，避免出现局部凹陷、反曲率或相邻曲面接痕。船体外壳在水流作用下对表面突变较敏感，微小的折角可能造成流场分离或噪声增加；在制造端，不顺滑的曲面还会导致外板冷弯、压延或数控加工余量不均。较合理的做法是将水线图、横剖线图和纵剖线图同步联动，调整一个控制维度后观察三个方向的线型反馈，而不是单独拖动空间控制点。

　　安装与后续设计衔接上，该表面可作为船体总装的顶层几何。甲板、舱壁、肋骨、纵桁、护舷、尾板和推进附件都需要从理论曲面提取交线或投影边界。若曲面边界清晰，结构件可以按站位切出剖面，外板也能按板缝进行展开；若曲面在艉部或舭部缺少稳定约束，附件安装面会随造型修改而漂移，造成工程图和装配关系反复返工。对于教学或算法验证场景，该模型还可用于说明二次曲线在船舶线型中的作用：通过曲线方程或参数关系驱动截面，能够把经验线型转化为可复用的建模逻辑。

　　总体而言，船体表面构型的价值在于建立一套可调整、可检查、可向结构设计传递的外壳理论面。它既服务于水动力外形的初步判断，也服务于外板加工和内部布置的边界定义。建模时应把光顺性放在造型细节之前，把参数关系放在单次成型之前，使曲面在艏艉变化、舷侧展开和底部过渡之间保持工程一致性，为后续船舶详细设计提供稳定基础。
