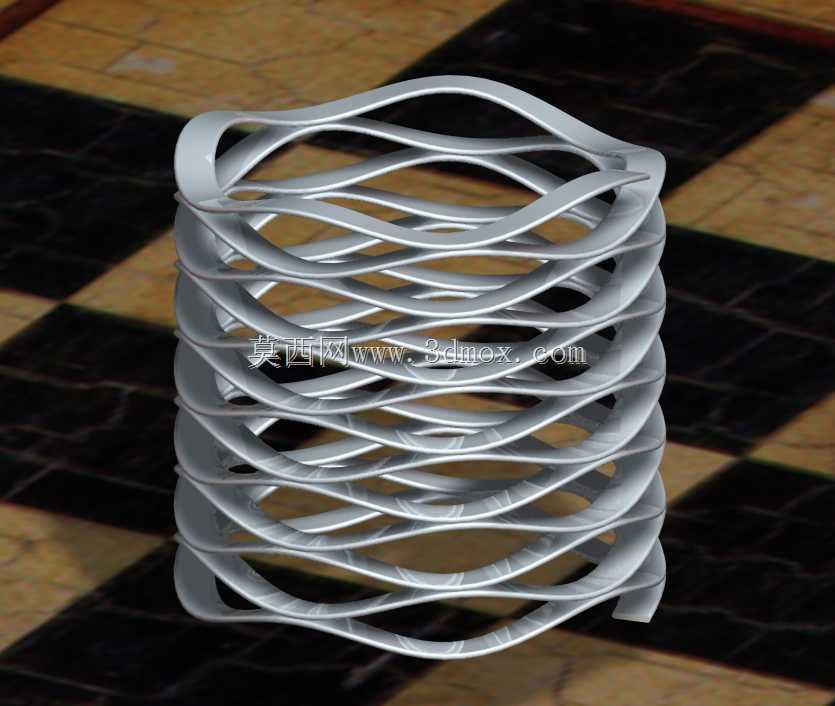

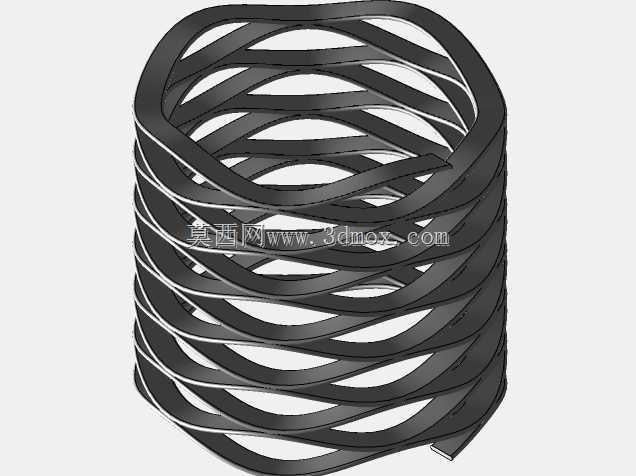

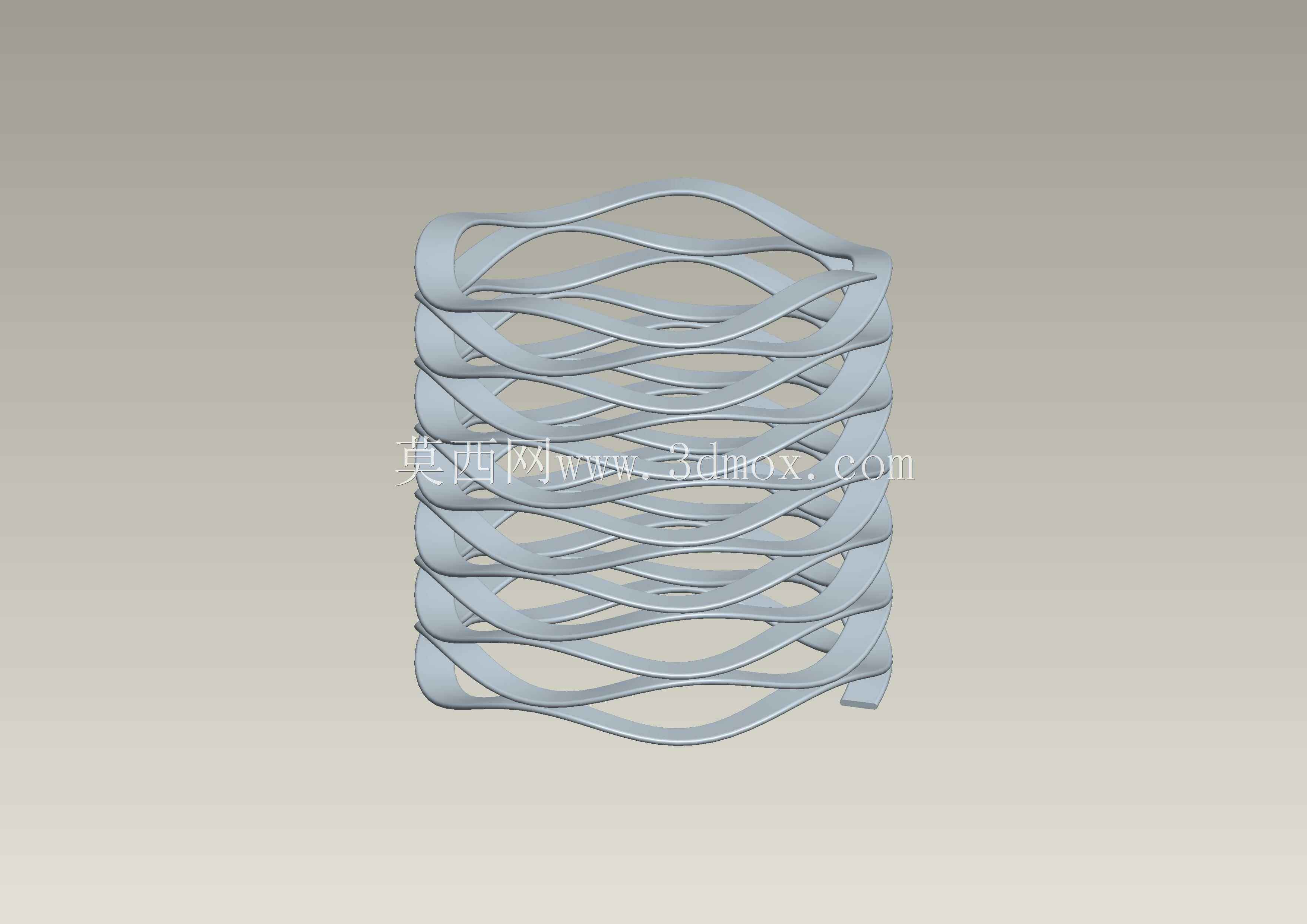

柱坐标参数化波形弹簧弹性构件

　　该弹性构件属于多层波形弹簧类结构，整体采用连续带状金属型材沿柱坐标空间轨迹逐层扫掠成型，区别于普通圆柱螺旋压缩弹簧的圆形丝材截面与等距螺旋线形态，其带材宽度方向沿径向延展，波峰波谷沿周向连续起伏，多层波圈沿轴向堆叠后形成具备非线性刚度特性的弹性承力单元。

　　从实际设备应用场景来看，这类波形弹簧普遍用于轴向安装空间受限、需要提供均匀预紧力的机电装配部位：常见于轴承端盖与轴承外圈之间的轴向预紧，补偿轴承运转磨损产生的轴向游隙；也用于阀门密封副的弹性补偿，在密封面出现微量磨损时持续提供压紧力，避免介质泄漏；在离合器、制动器的摩擦片组中，可作为分离回位元件，在卸除压紧力后推动摩擦片快速脱开，防止拖磨；在精密传感器、仪表壳体内部，可用于缓冲振动冲击，保护敏感元件不受硬性磕碰损伤；在电机端盖、泵体装配中，还可补偿不同零件因温度变化产生的热膨胀量差，避免热应力导致壳体变形或紧固件松脱。

　　结构设计思路上，该模型完全依托柱坐标系方程驱动曲线生成：先在柱坐标下定义径向半径随周向角度、轴向高度的双变量函数，让带状截面的中心轨迹同时具备周向波浪起伏与轴向螺旋抬升两个维度的运动特征，再将矩形带材截面沿该空间轨迹做扫掠运算，全程保留参数关联——调整波数、波幅、螺旋升角、带材厚度、圈数等输入参数，即可快速衍生出不同刚度、不同安装高度的系列化规格，不需要重新绘制草图，适配不同载荷工况的选型需求。

　　外形与安装边界方面，该构件为中空圆柱形态，内孔直径、外圆直径为核心安装尺寸：外圆需小于安装腔的内壁孔径，避免弹簧受压扩张时与腔壁发生卡滞；内孔需大于穿过弹簧的轴径，预留径向变形余量，防止弹簧径向收缩时与轴面摩擦。轴向自由高度为未受载时的总高度，工作压缩量通常控制在自由高度的20%~40%区间，既保证足够的弹性行程，又避免波峰处应力超过材料屈服极限发生永久变形。带材的厚度直接决定构件的整体刚度：薄带材适合低预紧力、小变形的精密仪表场景，厚带材可承受更大轴向载荷，用于重载传动部件的缓冲。

　　从受力特性来看，多层波圈的接触关系在受压过程中会逐步变化：初始加载时仅顶层波圈受力，随着压缩量增大，各层波峰依次贴合承力，刚度随压缩行程逐步上升，这种变刚度特性可以在小变形范围内提供柔和的预紧力，在大变形下提供足够的支撑抗力，避免普通线性弹簧在小预紧工况下刚度过大、难以精准控制预紧力的问题。带状截面的受力形式以弯曲弹性变形为主，波峰过渡位置为应力集中区域，建模时轨迹曲线全程保持光顺连续，无尖角折点，可有效降低交变载荷下的应力集中系数，提升构件的疲劳寿命，适配设备长期反复启停、振动的工作环境。在装配层面，该弹簧无需额外导向结构即可在腔体内自定位，中空结构允许轴件直接穿过，大幅缩减轴向占用空间，相比同刚度的普通圆柱螺旋弹簧，轴向安装长度可缩短30%以上，非常适合现代机电设备紧凑化、轻量化的布局设计需求。
