有限推力轴向凸轮槽传动构件

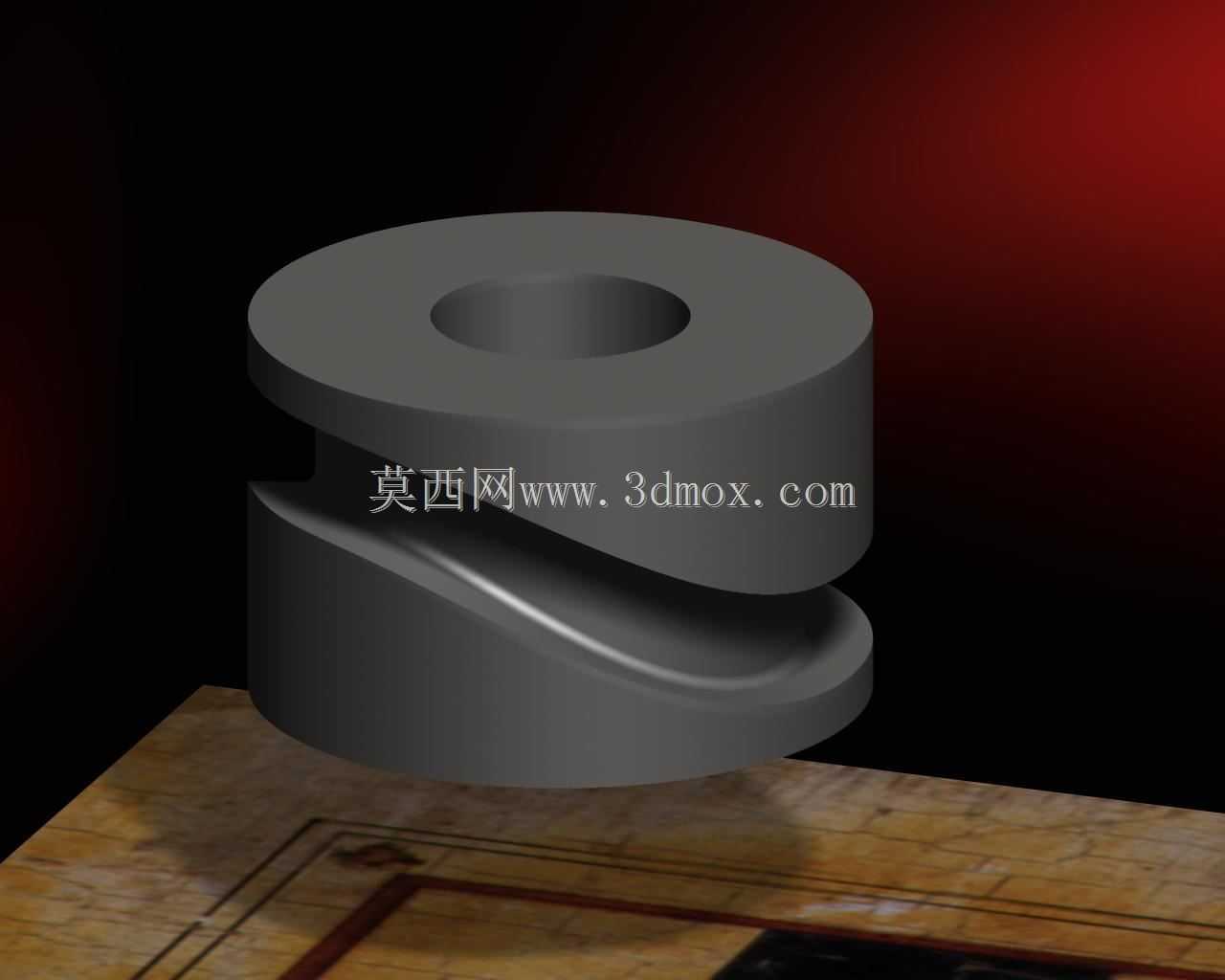

　　该构件属于圆柱凸轮类传动件，整体为同轴回转体结构，中心开设贯通安装孔，用于与驱动转轴完成周向定位与轴向锁紧，外圆柱面加工有连续闭合的空间曲线沟槽，沟槽侧壁作为从动滚子的运动约束面，将转轴的连续回转运动直接转化为从动件沿轴向的预设规律往复直线运动，无需额外搭配连杆、导轨换向组件，传动链短、运动响应滞后量小，在轻载自动化送料、精密仪器工位切换、小型包装设备分度进给、传感器检测工位驱动等场景中应用广泛。

　　从实际设备运行逻辑来看，这类带槽圆柱凸轮最核心的作用是把旋转动力输出端的匀速转动，转换成执行端需要的特定轴向位移曲线：普通直动凸轮在行程起止位置容易出现加速度突变，从动件会产生刚性冲击，高速运行时振动噪声明显，还会造成滚子与槽壁的接触应力骤升，磨损加快。该构件的沟槽轨迹在圆柱坐标系下完成曲线扫掠生成，轨迹过渡段采用五阶多项式进行运动规律拟合，五阶多项式可以同时对位移、速度、加速度、加加速度（急动度）边界条件进行约束，让行程起点、终点以及升程回程切换位置的加速度连续无突变，从根源上消除硬冲击，即使在中高速回转工况下，从动滚子与槽壁的接触力也能保持平稳，设备运行噪音、构件疲劳损耗都能得到有效控制，适配需要频繁启停、工位定位精度要求高的自动化设备。

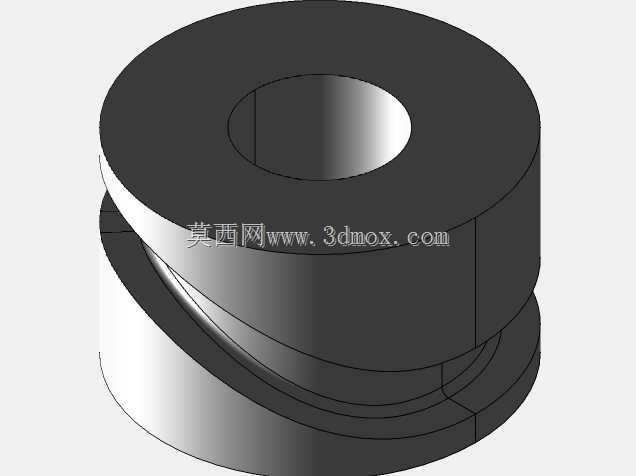

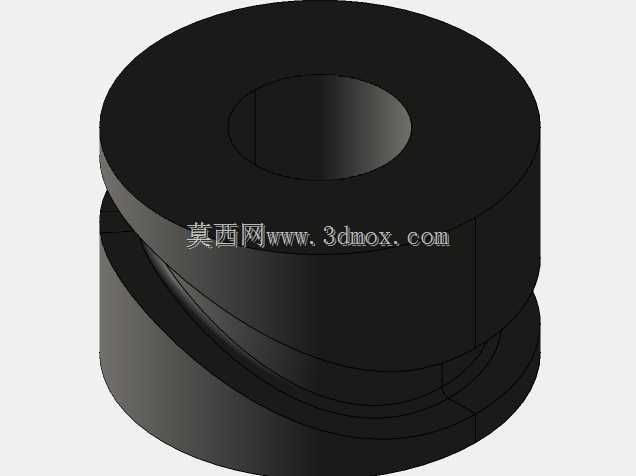

　　结构设计层面，构件整体分为上下两个同轴圆盘段，中间留出的环形空间即为凸轮槽的加工区域，槽的宽度与配套从动滚子的直径保持小间隙配合，间隙量控制在滚子直径的千分之五到千分之八区间：间隙过小会出现滚子卡滞，热胀后摩擦阻力急剧上升；间隙过大则会在传动反向时产生空程回差，影响从动件的轴向定位精度。沟槽的侧壁曲面全程保持光滑连续，不存在尖角、折线段，滚子在槽内滚动时可以始终保持线接触状态，接触应力分布均匀，不会出现局部应力集中导致的槽壁压溃、点蚀问题。中心安装孔的孔径按照配套转轴的公称尺寸设计，孔壁可根据使用需求加工键槽或者采用紧定螺钉锁紧，保证凸轮与转轴同步回转，无相对周向转动。

　　安装边界方面，该构件的轴向总厚度、外圆直径都属于紧凑型尺寸，适配小型自动化设备的狭小安装空间：安装时需保证凸轮轴线与从动滚子的轴线空间垂直，滚子伸入沟槽的深度要达到槽深的三分之二以上，避免运行过程中滚子从槽内脱出；凸轮的两个端面要与转轴轴肩贴合，轴向锁紧后无窜动，从动件的直线运动导轨需与凸轮轴线保持平行，平行度误差控制在0.02mm以内，避免滚子在运动过程中出现偏磨、卡涩。在选型适配时，可根据设备需要的从动件总行程调整凸轮外圆直径与沟槽的轴向展开长度，升程角、回程角的分配也可以结合设备工位动作的时间占比调整，五阶多项式的轨迹设计方式可以灵活适配不同的停歇、升程、回程时序，既可以实现全行程无停歇的连续往复直动，也可以在轨迹中设置等径圆弧段，让从动件在指定转角位置保持轴向位置固定，完成工位保压、检测等待等工艺动作。

　　从建模实现逻辑来看，先在圆柱坐标系下推导沟槽中心轨迹的参数方程，以凸轮转角为自变量，将五阶多项式拟合得到的轴向位移规律映射为圆柱面上的三维空间曲线，再以该曲线为扫掠路径，绘制与滚子轮廓匹配的槽型截面沿路径扫掠切除，最终得到光滑的沟槽曲面，整个建模过程完全贴合实际加工逻辑，后续生成的工程图纸可以直接对接数控铣削、四轴联动加工的工艺要求，槽面的加工精度、表面质量都可以得到保障，构件装配后无需大量修配即可达到设计预期的运动效果。
