薄型两相混合式步进电机结构设计

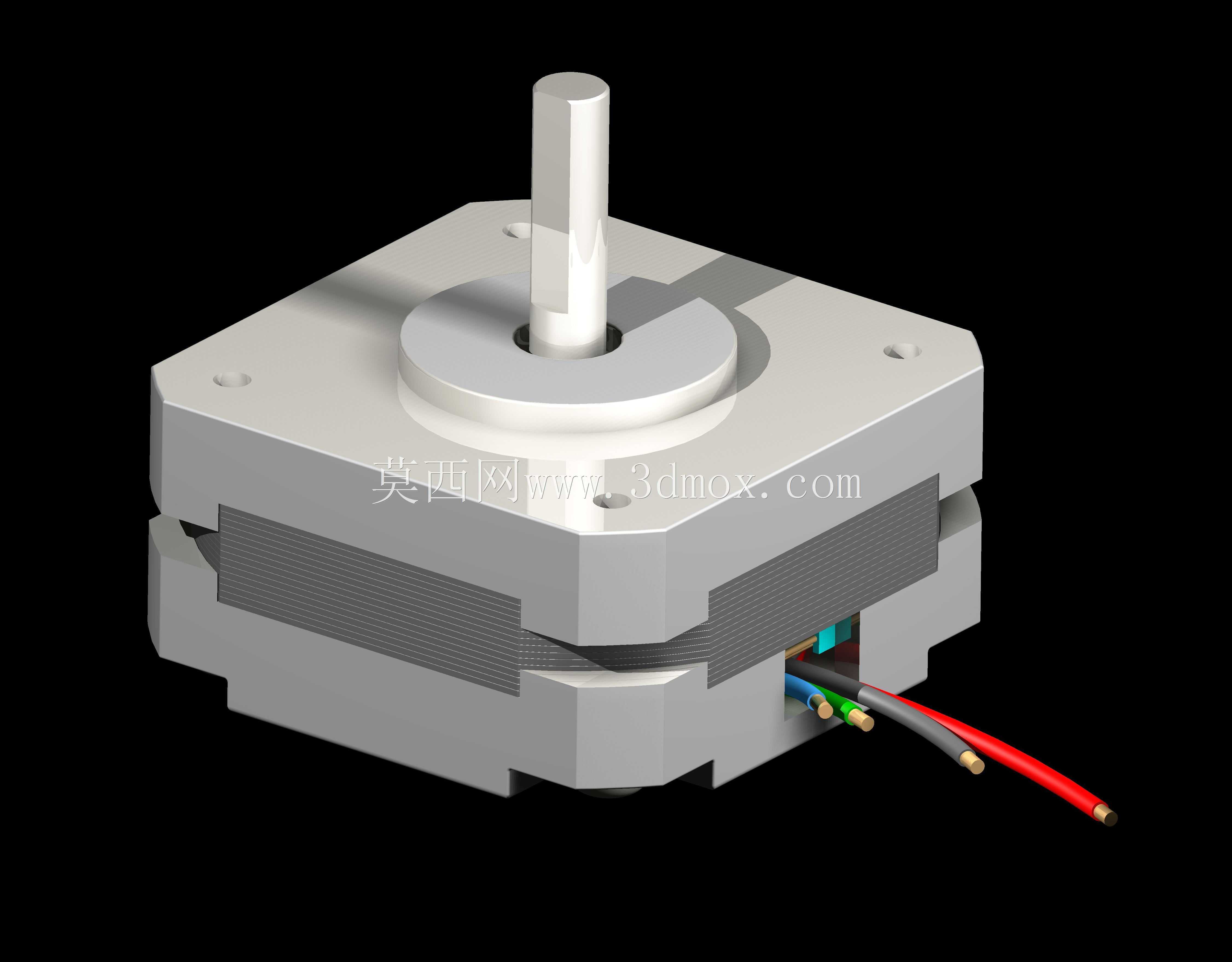

　　在桌面级自动化设备、小型检测仪器、医疗采样模组以及3C产品装配工位里，留给驱动元件的轴向空间往往被压得极薄，常规42系列步进电机机身长度偏大，装在滑台末端或者摆臂转轴处会直接超出设备外轮廓，这台薄型两相混合式步进电机正是针对这类窄安装空间的需求完成的结构建模。从整机结构来看，方形机壳采用切角处理，四个角预留沉头安装孔，安装时可以直接从电机正面穿入螺钉锁紧到安装基板上，不需要在电机背部预留螺母操作空间，这对层叠式排布的多轴模组非常友好——多台电机并排安装时，相邻电机的切角位置可以避让走线槽，也能避免装配工具和相邻零件发生干涉。电机输出轴采用单扁位D型轴设计，轴端伸出机壳端面的长度经过匹配，既可以直接套装同步带轮，

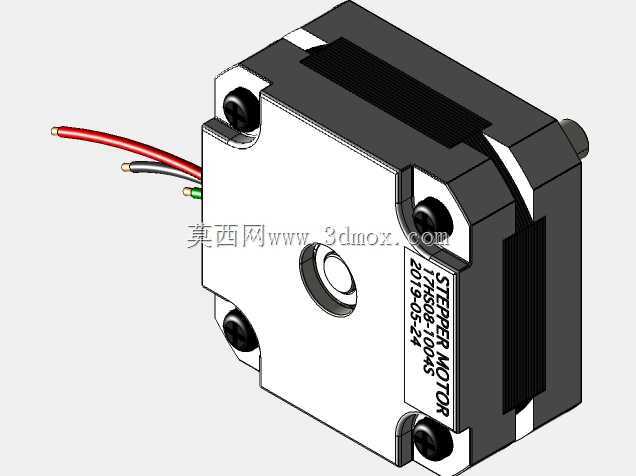

　　通过顶丝锁紧在扁位上传递扭矩，也可以加装小型联轴器连接滚珠丝杠或者凸轮轴，D型扁位的作用是消除轴和轮系之间的周向打滑间隙，在频繁正反转的点位控制场景里，不会因为反复启停出现轮系空转、定位偏移的问题。机身内部的定子铁芯采用多片硅钢片叠压结构，从模型外侧可以清晰看到叠片形成的分层纹理，叠压工艺既可以降低电机运行时的涡流损耗，也能让定子绕组的排布更紧凑，在有限的机身厚度里塞下足够的绕组匝数，保证低速输出扭矩满足轻载点位驱动的需求。电机尾部直接引出四根不同颜色的驱动线，线芯端部做了搪锡处理，接线时可以直接压入驱动器的接线端子，不需要额外焊接插针；四根线对应两相绕组的两个同名端，不同颜色的区分可以让装配人员快速完成接线相序匹配，

　　避免接反相序导致电机运行方向反向、失步抖动。这类薄型步进电机的典型应用场景非常明确：在小型光学检测平台里，它可以直接驱动滤光片转盘做分度旋转，薄机身不会遮挡上方的相机光路；在桌面式点胶设备上，它可以安装在Z轴滑台的侧面驱动针脚抬升，不会因为电机轴向长度过大抬高整个Z轴的运动重心；在小型自动门锁、精密流体阀的驱动结构里，它可以靠步进定位特性保持阀口的开度位置，不需要额外加装机械锁止结构。建模过程中对安装边界的处理完全贴合实际选型逻辑：方形机壳的外轮廓边长、安装孔的孔距、输出轴的轴径与伸出长度、轴肩到安装面的距离都按照量产薄型步进电机的实测尺寸还原，结构工程师在做整机布局时，可以直接把这个模型调入装配体，校验电机和周围支架、走线槽、

　　传动轮的间隙，不需要再自行测绘估算尺寸。机壳中部的环形端盖做了台阶定位结构，端盖和定子外壳的配合止口可以保证前后端盖的同轴度，让输出轴的轴承保持在同一轴线上，运行时不会出现轴端径向跳动过大的问题；端盖中心的轴承室嵌入含油轴承或者微型滚珠轴承，支撑输出轴承受径向的带轮张紧力，即使同步带预紧力偏大，也不会出现轴弯曲、扫膛的故障。和同扭矩的常规长度步进电机相比，这款薄型机型牺牲了一部分高速扭矩，换来了更小的转动惯量和更短的轴向尺寸，在驱动低转速、轻负载的分度机构时，响应速度反而更快，启停过程的过冲量更小，非常适合对安装厚度敏感、负载扭矩需求不高的精密工位。建模时也还原了电机出线侧的结构细节，线缆从机身侧端的出线口引出，出线位置避开了底部安装面，电机贴紧安装板固定时不会压到线缆，装配时可以把线缆顺着机壳切角的空位整理到走线槽里，不会出现线缆被机壳挤压破皮的隐患。
