12V直流行星减速齿轮马达结构

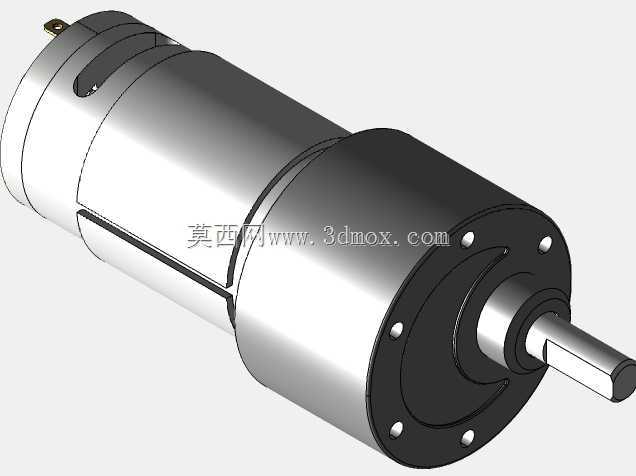

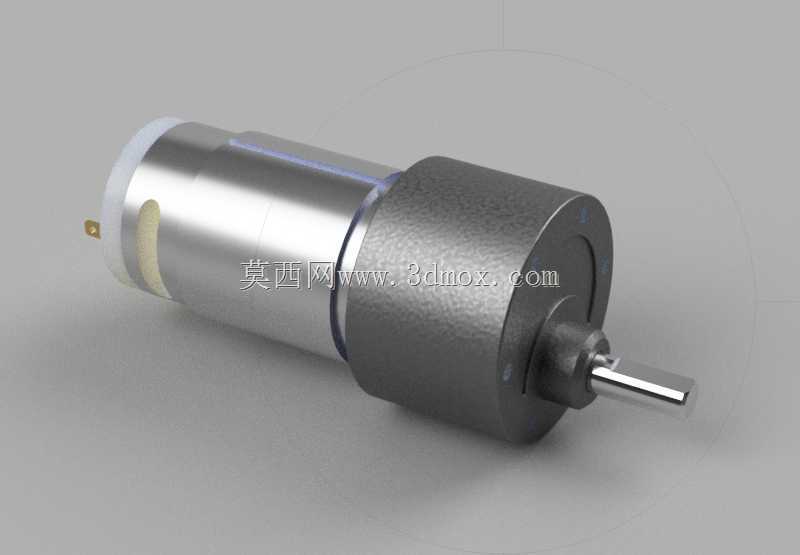

　　在小型自动化执行机构、桌面型输送工位、实验室小型试验台以及轻载回转装置里，动力源往往不需要大功率输出，但对安装空间、输出扭矩和低速稳定性有比较明确的约束。这款12V直流有刷直齿齿轮电机的三维结构，正是围绕这类紧凑驱动场景建立的。整机采用同轴布置，后端为圆柱形直流电机段，前端串联直径略大的直齿减速箱，输出轴从减速箱端盖中心伸出，轴端为扁位配合结构，便于与联轴器、小齿轮、同步带轮或摆杆类负载连接。

　　从实际用途看，这类减速马达常见于低速连续回转或短周期启停机构。相比直接使用高速小电机，直齿减速级能够把电机高转速降低到执行端可用区间，同时提升输出扭矩，使负载在启动瞬间不至于因扭矩不足而堵转。前端减速箱体采用较粗的圆柱外形，内部容纳多级直齿轮啮合副；齿轮沿电机轴线逐级排布，动力从电机转子轴传入第一级小齿轮，再经过中间齿轮组传递到输出轴。直齿方案结构直观，加工与装配成本较低，适合轻载、中小扭矩、噪声要求不是极端严苛的场合。

　　建模时需要重点处理几个边界关系。首先是电机筒与减速箱之间的连接台阶，两段圆柱直径不同，配合面、定位止口和外壳过渡圆角都应体现出来，否则在整机装配干涉检查时容易忽略箱体壁厚与内部齿轮空间。其次是输出轴的伸出长度、轴径和扁位尺寸，这些直接决定外部执行件能否安装；轴肩与端盖之间要保留轴承或衬套的位置，输出轴不能与端盖孔发生摩擦。再次是后端供电端子，模型中细小的接线片位于电机尾部，虽然外形简单，但在布线设计时会影响接线空间和插头插拔方向。

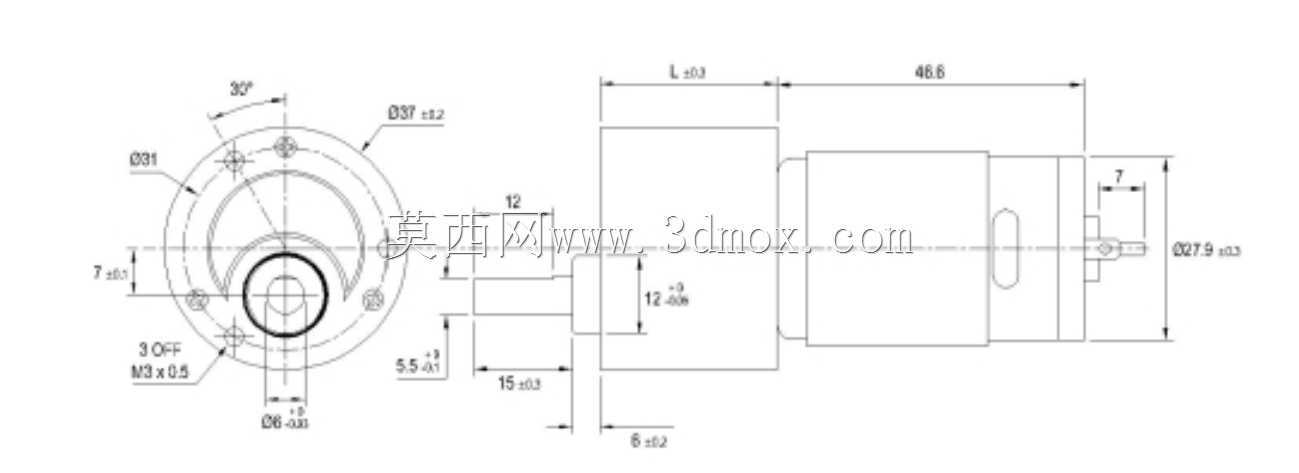

　　外形尺寸方面，整机以轴线为基准呈细长圆柱布局，减速箱段直径大于电机段，长度主要由电机本体、齿轮腔和输出轴三部分构成。安装时通常利用减速箱前端面、圆柱外圆或附加支架进行固定；若设备内部只预留了圆孔通道，应优先校核最大外径，也就是减速箱壳体直径，而不是按电机筒直径估算。轴向方向上，尾部接线端子和前端输出轴都需要预留操作空间：尾部要留出导线弯折和焊接或插接位置，前端则要保证联轴器紧固螺钉、带轮挡圈或连杆销钉能够装配。

　　功能特性上，12V供电使其适合低压控制系统，可由电池、开关电源或驱动板直接供电；有刷电机驱动方式简单，调速和正反转控制门槛较低。减速箱承担扭矩放大与转速匹配任务，输出轴转速明显低于电机原生转速，带动轻载转盘、小型给料机构、阀门启闭件、夹具推送组件或模型传动装置时更为平稳。需要注意的是，直齿轮在啮合过程中会产生一定噪声和冲击，若用于桌面设备或近距离操作装置，安装支架的刚性、齿轮润滑状态以及负载对中情况都会影响运行声音和寿命。

　　从结构设计思路看，该模型把电机、减速级和输出接口压缩在同一轴线上，减少了横向占用，也让传动链更短。外壳的分段式造型不仅是外观差异，也对应内部功能分区：后段容纳电枢、磁钢、换向器和电刷，前段容纳齿轮、轴系和支撑轴承。三维装配时应保证各齿轮轴线平行且中心距准确，齿顶圆与箱体内壁之间保留合理间隙；输出轴支撑位置应靠近负载端，以减小悬臂长度。若将其用于设备选型，还需结合实际负载转速、所需扭矩、工作制和安装姿态判断润滑与散热条件，而不能只依据外形体积判断能力。

　　整体来看，该结构把低压直流动力、直齿减速和标准输出轴集成在紧凑圆柱壳体中，适合作为轻载自动化装置的旋转驱动单元。模型对外形台阶、输出轴扁位、尾部端子和减速箱轮廓均有清晰表达，可用于机构布局校核、安装空间确认、传动方案演示以及小型设备动力段的三维布置参考。
