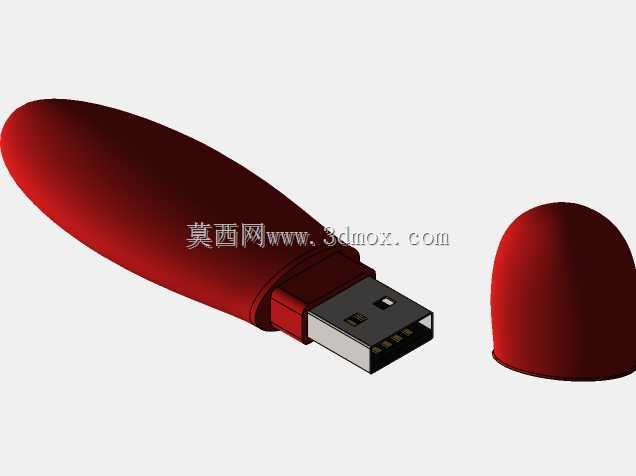

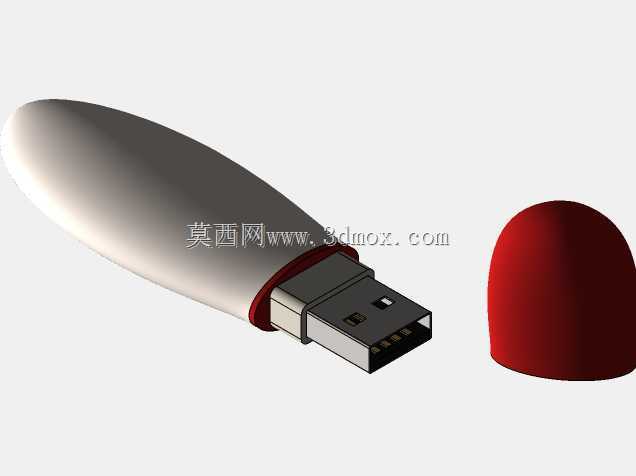

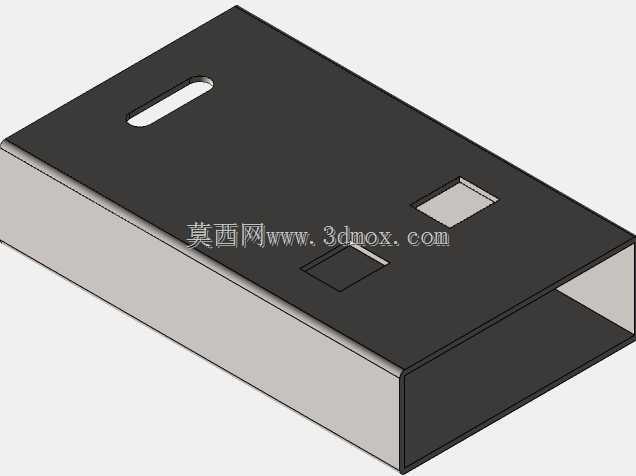

流线型USB通用串口传输接头外观结构

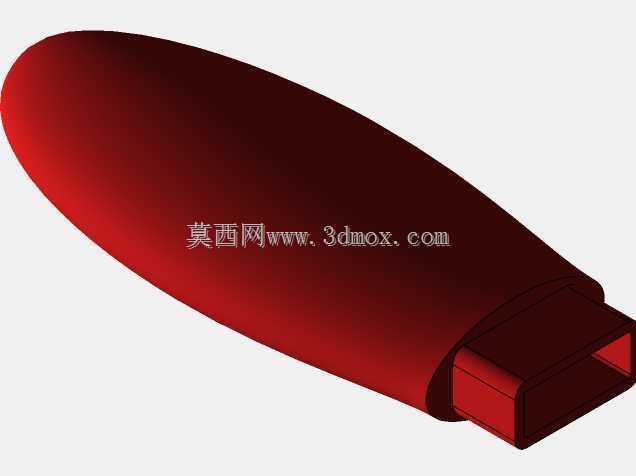

　　这款流线造型的USB通用串口接头，在日常桌面外设调试、小型传感模块数据读取、嵌入式设备串口烧录场景里，是非常顺手的小型转接配件。很多现场调试工位空间局促，传统方方正正的转接头插在工控机前置USB口上，旁边再插U盘、调试探针的时候很容易互相干涉，这款外壳把后端握持段做成了顺滑的椭球收腰形态，没有突出的棱角，插拔的时候手指捏住曲面段发力，不会像薄塑料壳那样硌指腹，哪怕戴薄劳保手套操作，也能靠曲面的摩擦力把接头稳稳拔出来，不会打滑蹭到旁边的接线。

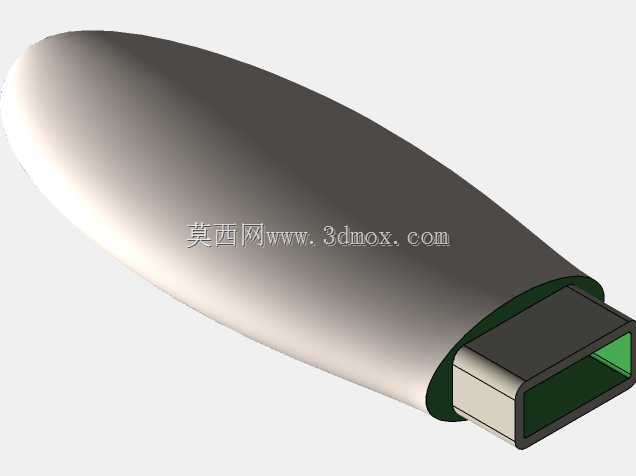

　　从结构布局来看，前端标准USB公头的金属插接段保留了完整的插拔导向长度，插入主机端口后，金属外壳和端口弹片的咬合深度符合常规USB接口的配合要求，不会因为外壳造型改动出现插不到位、接触松动的问题。后端椭球形的内腔空间，比普通直筒转接头宽裕不少，电路板上的串口转换芯片、晶振、限流电阻这些元件排布的时候，不需要把元件挤在接口根部，元件之间的留缝可以避免长期运行时芯片积热散不出去，哪怕连续几个小时挂着传串口日志，外壳表面也不会出现局部发烫的情况。

　　外形尺寸上，前端插接段的宽度、厚度完全遵循标准USB Type-A接口的安装边界，插入端口后，外壳和主机面板之间预留了足够的间隙，不会顶住端口周围凸起的机箱漆面或者防尘胶条。后端握持段的最大宽度控制在二十毫米左右，相邻USB端口间距十五毫米的老式工控机上，哪怕两个端口同时插这款接头，椭球曲面的侧面也不会互相挤压，不用为了避让额外占用一个端口位置。整体长度从金属插头顶端到外壳尾端控制在七十毫米上下，插在机柜外露的USB口上，突出机柜表面的长度很短，车间里过往的工具、线材扫过的时候，不容易把接头碰歪，也减少了端口被掰变形的风险。

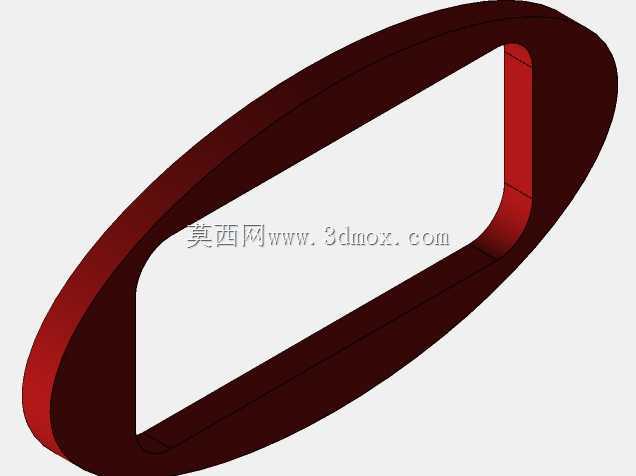

　　外壳的分型线沿着椭球的最大轮廓面布置，上下壳扣合之后，外表面没有突兀的拼缝台阶，手持擦拭的时候不会藏污纳垢，车间里的灰尘、少量调试时溅到的焊剂残渣，用抹布一擦就能清理干净。尾端的出线位置做了方形的过渡卡槽，如果后续要加外接串口引线，线材的防折护套可以卡在这个槽位里，拉扯线材的时候力量直接传到外壳卡槽，不会拽到内部电路板的焊盘，避免常见的引线根部断线、焊盘脱落的故障。

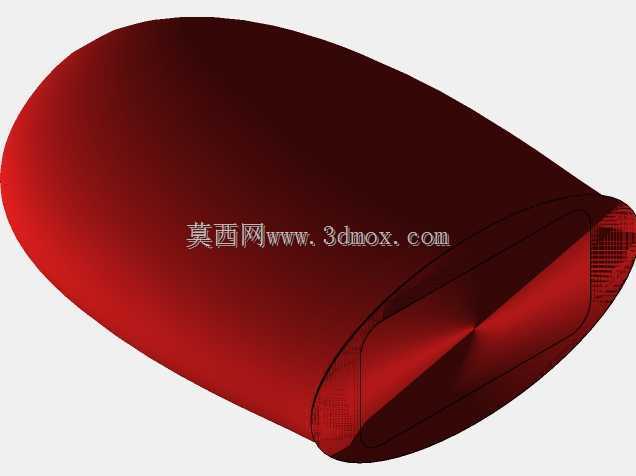

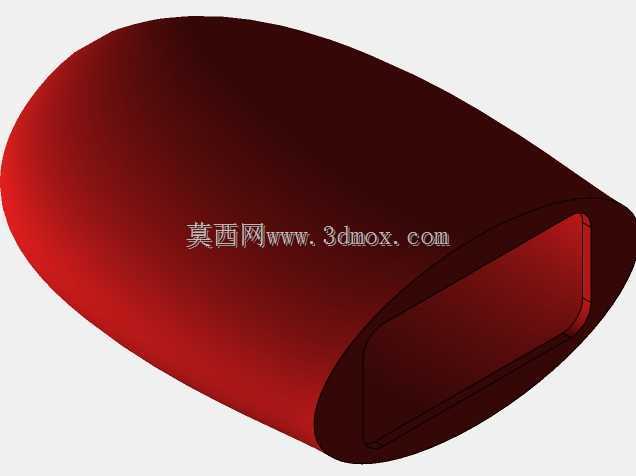

　　设计的时候没有做多余的装饰挂孔或者凸起卡扣，整个外曲面连续顺滑，建模时先扫掠出主体的椭球曲面，再和前端的接口安装实体做合并，曲面过渡位置做了连续的曲率检查，没有局部褶皱或者尖边，后续如果要做外壳的注塑开模，分型面沿着曲面最大轮廓走，脱模的时候不需要复杂的侧向抽芯，外壳壁厚均匀控制在一点五毫米左右，注塑冷却的时候不会因为壁厚不均出现表面缩痕。实际使用里，这种造型的接头放在工具包里，和螺丝刀、镊子这些金属工具混放，光滑的曲面不会被工具勾挂，外壳表面也不容易留下划痕，长期在调试现场来回携带，外观完整性比棱角分明的方壳接头耐用很多。针对串口通讯的使用需求，内部电路板的固定柱在椭球内腔里均匀布置，三个固定点位把电路板托在腔体中心，震动场景下电路板不会和外壳内壁发生碰撞，车载调试、移动设备巡检的时候，接头随车颠簸也不会出现元件虚接的问题。
