带长槽弧形立板三角筋焊接支撑支架

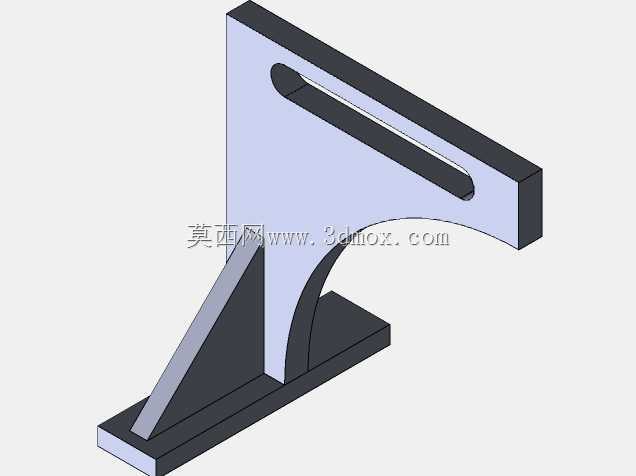

　　这套支撑类构件在车间产线改造里属于很常见的非标辅件，很多工装台旁需要临时挂载检测探头、导向杆或者小型气动元件时，没法直接在铝型材框架上开出合适的调节位，就会用到这类自带竖向调节槽的立式支座。构件底部是一块平直的矩形安装底板，板面预留足够的螺栓排布空间，落地后可以通过四颗内六角螺栓锁紧在设备台面、型材基座或者焊接工装的基准面上，底板厚度在建模时按常规承载工况取偏厚的板材尺寸，避免锁紧后出现板面翘曲。立板部分不是简单的直角直板，下半段做了向内收的弧形让位轮廓，这个弧线不是装饰造型，实际使用时支架前方往往要穿过管线、排布传感器线缆或者避让工件的回转轨迹，把立板下部多余的实体材料切掉做成弧面，既不会削弱立板上部开槽区域的刚性，

　　又能给下方运动部件留出足够的安全间隙，防止工件移动过程中剐蹭支架本体。立板上半部分开出一条贯通的长圆形腰型槽，槽的两端做半圆过渡，没有尖锐应力集中角，挂载零件的时候可以把连接螺栓穿在腰槽内，沿着槽的长度方向上下调整安装高度，适配不同直径工件的检测高度差，不用在立板上加工一排离散的孔位，调节过程是连续无级的，调试人员松开锁紧螺母就能滑动挂载座，对准工位后再锁紧固定，对小批量多品种的试制产线适配性很强。立板和底板之间没有只靠角焊缝连接，额外加了一块三角形的加强筋板，筋板一侧贴紧立板背面，另一侧落在底板上表面，三者拼合后形成稳定的三角承力结构，当挂载端伸出一定距离挂住重量不大的检测元件时，筋板可以承担大部分倾覆弯矩，

　　避免立板在长期受载后从根部焊缝位置出现开裂变形。整个构件的所有棱边在建模阶段都做了统一的倒角处理，没有留存锐边，后续钣金下料或者机加工完成后工人搬运装配时不会被割伤，焊接拼接的位置都预留了合理的焊脚间隙，三维建模时把各块板的装配关系完全约束，底板底面设置为安装基准面，腰型槽的对称中心面和立板板面保持垂直，装配时可以直接以底板底面打表找正，保证立板竖起后和工作台面的垂直度误差控制在工装允许范围内。从安装边界来看，底板的长宽尺寸要小于工位旁预留的安装空位，立板总高度控制在操作人员伸手可及的范围，腰槽的行程覆盖常用的传感器高度调节区间，弧形让位的最低点距离底板表面留出足够空间，不会干涉台面上平铺的气管和电缆线槽。

　　这类支架既可以用钢板切割后焊接成型，也可以直接用整料铣削加工成一体结构，建模时把筋板、立板、底板的壁厚都设置为均匀等厚，不管是走焊接工艺还是整体铣削工艺都能直接导出工程图投放生产，不需要二次补改结构。在自动化检测工位里，它可以作为光电传感器的可调安装支座；在小型工装台上，也能用来挂载导向压块、限位挡片，腰槽的调节特性让同一套支架可以适配多个不同工位的安装需求，减少非标件的重复设计工作量。
