橡胶替换式悬臂连接固定支座

　　该固定支座主要面向老旧橡胶固定结构的替换场景，常见于自动化产线侧边辅件挂载、小型检测元件支架、轻型管线托举以及设备外围防护件连接等工况。现场原有橡胶固定件长期受振动、拉扯和老化影响后，容易出现开裂、位移、夹持力衰减等问题，直接更换整套机构成本高且改动量大，因此这类一体式刚性支座被用于承接原安装点位，在不大范围改动主机结构的前提下完成固定功能恢复。

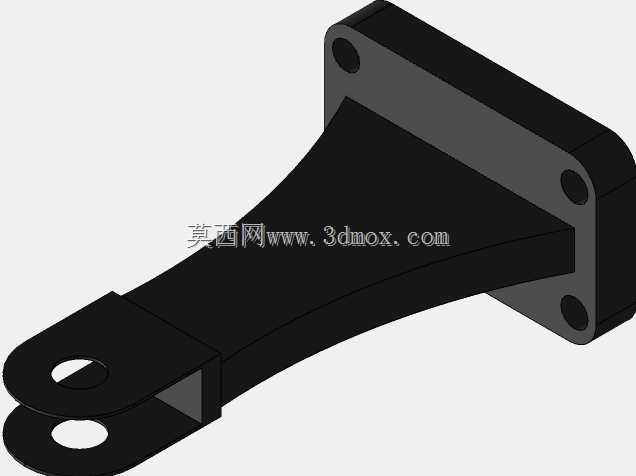

　　从结构组成看，零件分为三个功能区域。后端是竖直安装板，板面上分布四个沉孔，孔位沿矩形四角布置，用于通过螺栓将支座贴合固定在设备立面、型材立柱或钣金墙板上。竖直板与水平伸出的臂体之间采用大弧度过渡，而非简单直角拼接，这一处理能够降低支座在承受端部载荷时的应力集中，使弯矩从安装板向臂身逐步传递。中部臂体采用变截面形态，靠近安装板处高度较大，向自由端逐渐收窄，既保证根部抗弯能力，又控制前端重量和材料占用。

　　前端为双耳式连接结构，两片平行耳板上开设同轴圆孔，用于穿入销轴、螺栓或铰接轴，与外部连杆、传感器支架、张紧件、限位块等部件形成连接。耳板间距形成明确的插入空间，外部被连接件可放入两耳之间，通过贯穿紧固件实现定位。该结构适合需要小幅摆动、拆装频繁或存在装配公差补偿的位置；若配合衬套使用，还可降低孔壁磨损，提高重复拆卸后的配合稳定性。

　　建模时需要重点控制安装边界。后端竖直板的外轮廓决定墙面贴合范围，四个孔的中心距、孔径和沉孔深度直接影响螺栓选型；前端双耳的厚度、内间距、孔径以及同轴度，则决定外部零件能否顺利装入。臂体下方和侧面的过渡曲面不能只按外观处理，曲面与安装板、耳板交汇处的壁厚应保持连续，避免出现局部薄壁。实际设计中，根部圆角半径、臂身拔模方向和沉孔底部余量都需要结合加工或打印工艺统一考虑。

　　受力方面，该类支座的危险区域通常不在前端孔位，而在竖板与臂身交接的根部。当前端耳板承受垂直向下载荷时，根部截面承受弯矩；当载荷沿设备振动方向反复变化时，过渡区还会承受交变应力。因此结构上将根部做成较高的支撑形态，并让臂身宽度和厚度随弯矩分布变化，使材料更多集中在高应力区。前端双耳则强调孔位同轴和局部承压，耳板外侧与孔边保留足够宽度，可防止销轴受力后孔口撕裂。

　　在设备维护和改造中，该件可作为橡胶固定件老化后的刚性替代方案。相比软质橡胶固定，它的定位更明确，承载后形变小，适合需要保持安装角度和连接位置的场合；若现场仍需隔振，可在支座与安装面之间增加减振垫，或在前端销轴处配合橡胶衬套，从而兼顾定位刚度与振动缓冲。装配时先以后端四孔确定支座姿态，再穿入前端连接销，最后复核臂体伸出方向与被连接件运动空间，即可完成替换安装。
