电子鼓踩踏触发踏板结构设计

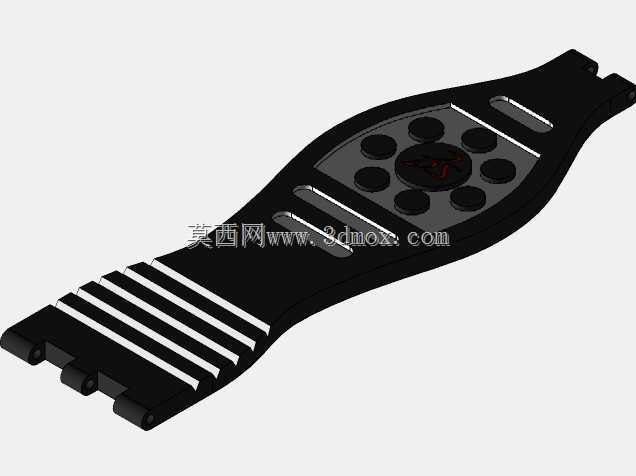

　　这套踏板结构面向电子打击乐器的踩踏输入场景开发，核心作用是将演奏者脚部的踩踏动作转化为电鼓系统可识别的触发信号，替代原声鼓组中的底鼓踩踏部件，适配家用练习、小型演出、静音排练等多种使用环境。整体采用长条形扁平主体布局，踩踏面沿长度方向延伸，末端设置圆弧过渡的触发端，造型贴合脚部从脚跟到脚尖的施力轨迹，演奏时脚跟可搭放在踏板后端平面，前掌下压完成触发动作，长时间练习也不易出现脚部滑脱的问题。

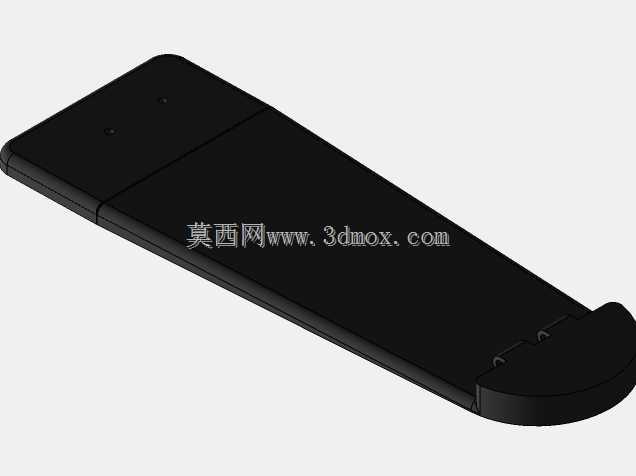

　　从结构设计思路来看，踏板主体采用分段式平面划分，踩踏面预留两处定位孔位，可用于固定防滑垫层或安装位置标识件，避免脚部反复踩踏后表面出现磨损打滑。前端圆弧触发区域内置触发安装位，对应踏板下压的行程终点，该位置的曲面轮廓做了加厚处理，抵消反复踩踏带来的局部应力集中，延长部件的疲劳使用寿命。踏板底部预留安装对接边界，可适配常规电子鼓支架的固定卡槽，也可通过外接紧固件固定在地面踏板底座上，安装时无需对原有鼓架进行大规模改造，替换适配性较强。

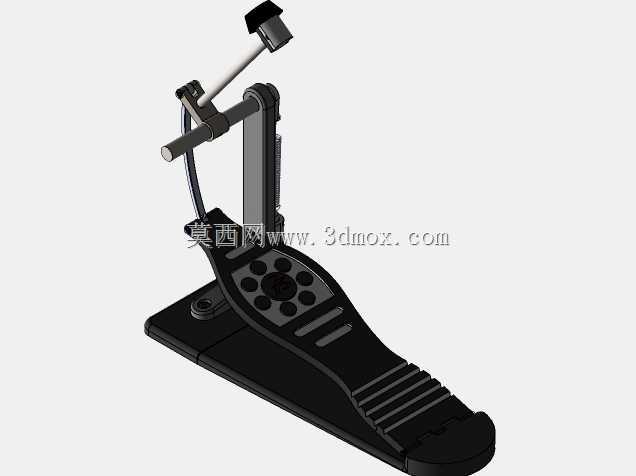

　　实际使用场景中，这类踏板既可以搭配桌面型电子鼓套装放置在平地使用，也可以集成到完整电鼓支架系统中，和鼓盘、镲片触发部件组成完整的打击演奏系统。踏板的踩踏行程设计贴合原声底鼓踏板的脚感逻辑，下压过程中主体沿铰接端小幅转动，触发行程短且反馈清晰，能够准确识别演奏者的轻踩、重踩等不同力度动作，配合电鼓音源输出对应力度的底鼓音色。外形尺寸方面，整体长度覆盖成年人脚部从脚跟到前掌的支撑范围，宽度适配单脚踩踏的横向空间，厚度控制在较低水平，放置在地面时不会过高硌脚，周边预留的操作空间仅需满足脚部前后小幅活动即可，对排练场地的空间占用很小。

　　建模过程中对踏板的各段壁厚做了差异化处理，踩踏主平面作为主要受力区域，壁厚设置均匀且预留了加强筋的布置空间，避免长期踩踏出现板面弯折变形；前端圆弧触发端作为动作执行的对接部位，轮廓圆角过渡顺滑，既消除了尖锐边角的磕碰风险，也保证触发动作传递的稳定性。踏板表面的分段线条不仅是外观造型划分，也对应内部结构的拼接分界，生产时可采用注塑成型工艺批量加工，各部位脱模斜度预留合理，后续组装时可快速完成触发元件、铰接轴、防滑垫的配套装配。

　　针对设备选型和结构设计从业者来说，该模型完整还原了踏板从踩踏受力面到触发对接端的全部结构特征，安装边界、孔位位置、铰接配合关系都清晰呈现，既可以直接作为电子鼓外设产品的结构参考，也可以在此基础上调整踏板长度、触发端角度、铰接位置，适配不同年龄段使用者的脚型尺寸，或是改装为工业设备中的脚踏开关、测试台脚踏触发部件，拓展到设备操控、工位信号输入等其他工业应用场景。
