焊接作业配套阶梯式承载工装结构

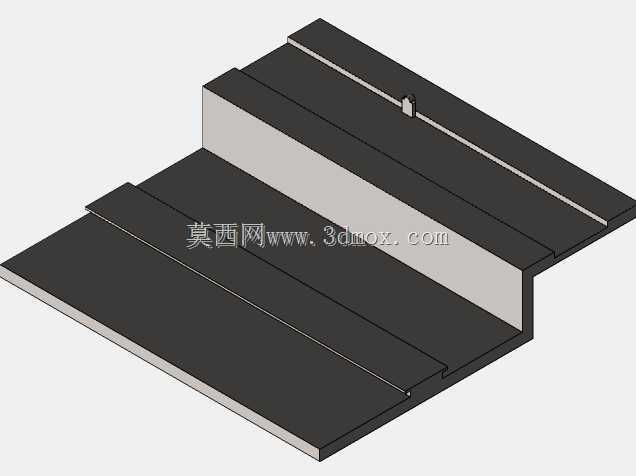

　　这套阶梯式钣金承载构件主要面向车间焊接工位的现场布设需求，在中小批量结构件拼焊、长型材对接焊以及机器人焊接工作站周边配套场景中使用频次很高。现场施工时，焊工往往需要同时处理不同高度的待焊工件，普通平面工装台只能提供单一支撑高度，遇到带高差的折弯件、分段拼接的长梁或者需要分层摆放的焊前组件，就得临时垫方木、摞垫块，不仅找正耗时，垫点受力不均还容易在焊接热变形过程中出现滑移，直接影响焊缝成型精度。该构件采用两级阶梯的布局形式，下层宽幅平台可平铺大尺寸板材与组对半成品，上层窄台抬升一定高度，既能承托需要抬高作业的工件段，也可作为焊枪走线、临时放置定位夹具的辅助台面，两个台面的过渡立边为整板折弯成型，没有额外拼接焊缝，从根源上避免了阶梯根部受重载后开焊变形的隐患。

　　从结构设计思路来看，整体构件全部采用等厚薄钢板加工，台面预留的多条纵向凹槽并非装饰特征，一是作为钣金折弯后的加强筋结构，薄板大平面如果完全做平，承重后很容易出现中部下凹的挠曲变形，压出连续凹槽后截面惯性矩大幅提升，在不增加板材厚度、不额外焊接加强肋的前提下就能让台面刚性满足车间日常承载要求；二是凹槽可作为工件定位的基准槽，组对时将定位块卡入槽内，就能快速给长条工件提供侧向限位，减少每次拼焊反复拉尺找正的工作量。阶梯转角处采用一体化折弯工艺，折弯半径匹配常规钣金加工设备的下模槽口参数，不需要定制特殊刀具即可完成加工，下料后仅需少量折弯、焊接封边工序就能成型，加工成本可控，也便于后期根据工位需求修改台面长宽尺寸。

　　安装边界方面，该构件为落地式放置结构，下层平台的底面为整面平直支撑边，可直接贴合车间水泥地面或者标准工作台面布设，不需要提前打膨胀螺栓固定，转产挪动时仅需叉车从底部预留的叉车间隙伸入即可转运。整体外轮廓的长宽比例适配常见焊接工作站的工位间距，两级台阶的高度差经过现场作业验证，既保证上层台面上的工件不会干涉下层大尺寸板材的平铺摆放，也让焊工在站姿作业时无需过度抬臂或弯腰就能触及两个台面上的待焊位置，降低长时间焊接作业的疲劳度。构件的所有外露棱边均做了钝化处理，没有尖锐毛刺，避免吊装、搬运工件时划伤焊工作业服或者刮破焊接电缆外皮。

　　实际使用中，该工装还可配合快速夹具、定位角铁共同组成柔性组对单元，面对多品种小批量的焊接件生产时，不需要为每种工件单独制作专用焊接胎架，通过在台面凹槽内灵活固定定位件，就能快速切换不同产品的组对工位。阶梯立板的垂直面可作为工件靠挡基准，拼焊L型、槽型构件时直接将工件贴紧立边即可保证垂直度，省去反复用角尺校验的步骤。台面钢板的厚度选型兼顾了承重与自重控制，日常堆放几十公斤的焊接组件不会出现明显形变，整体自重又控制在人工辅助推移可调整的范围内，车间布局调整时不需要动用大型起重设备。针对焊接过程中飞溅的焊渣，平整的钣金台面清理十分便捷，作业结束后用刮板即可将残留焊渣、氧化皮清扫干净，凹槽内的少量积渣也可通过端部开口快速倒出，不会像格栅式工装那样积存大量焊渣难以清理，长期使用后台面的平面度保持能力优于零散拼接的临时垫高工装，能够持续为焊接工序提供稳定的支撑基准。
