弯臂式柱塞传动摆臂结构设计

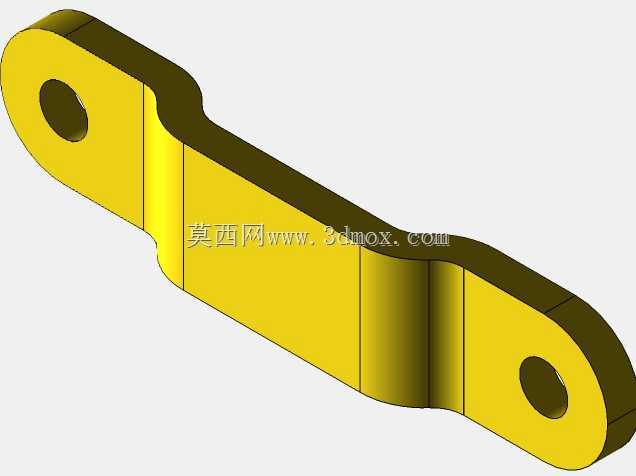

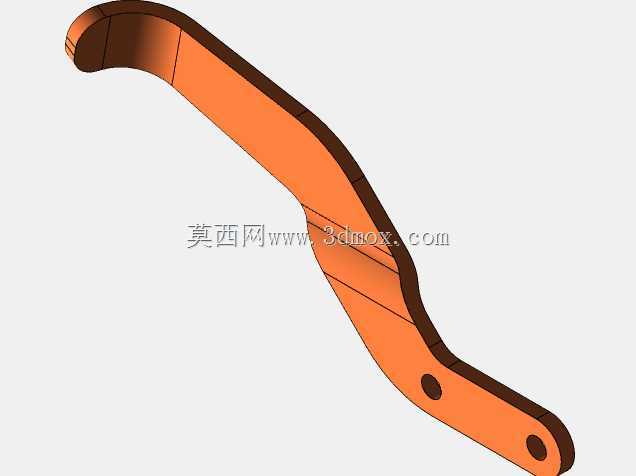

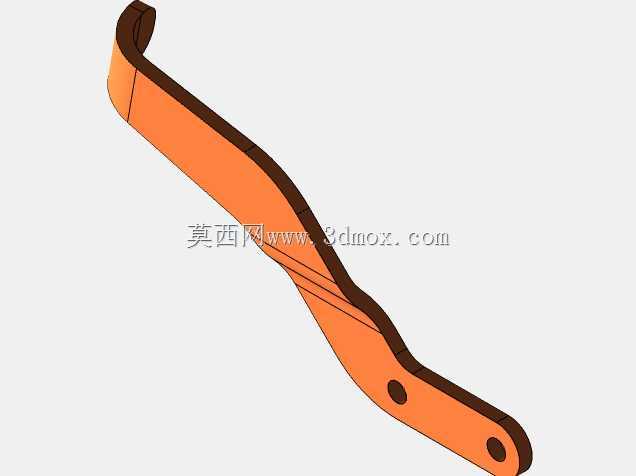

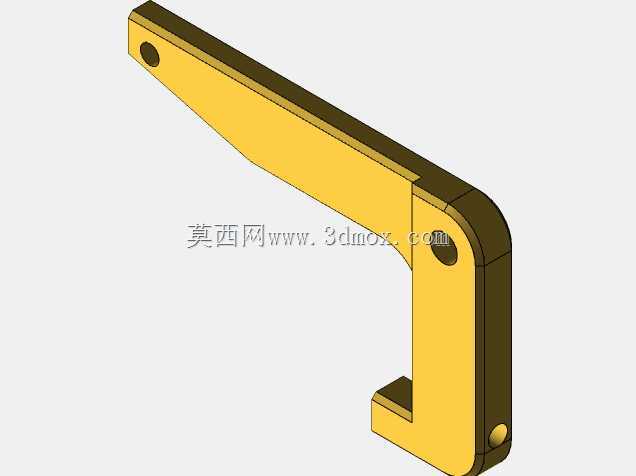

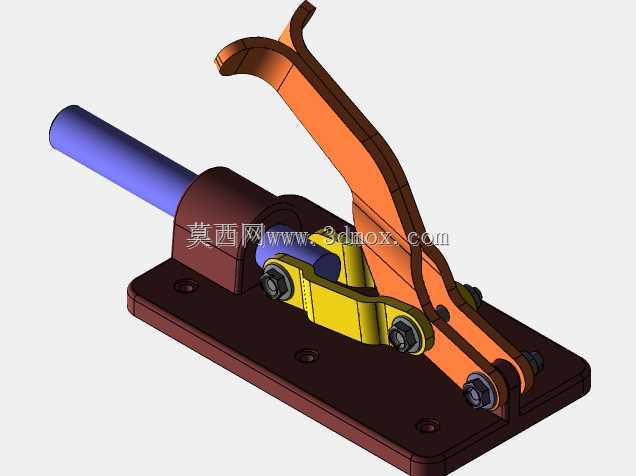

　　该弯臂式柱塞摆臂构件多用于中小型压力机、冲压送料机构以及液压执行端的行程传递工位，在实际产线里承担把直线柱塞的往复推力转化为摆角动作，或者把凸轮、连杆的摆动载荷传递给柱塞顶杆的中间传力角色。车间现场调试这类构件时，最先要核对的就是摆臂两个铰接孔的中心距，这一尺寸直接决定执行端的行程放大比例：中心距偏差超过0.2mm，柱塞的顶出行程就会出现明显偏移，轻则导致冲压工位送料不到位，重则会让柱塞和导向套发生侧向剐蹭，长期运行后导向套内孔拉出沟槽，整套执行机构的同轴度彻底失效。从结构外形来看，构件整体采用连续变曲率的弯臂构型，没有采用传统直臂加焊接折弯的拼接方案，一体加工的流线型臂身可以在有限的设备安装空间里避让周边的机架立板、

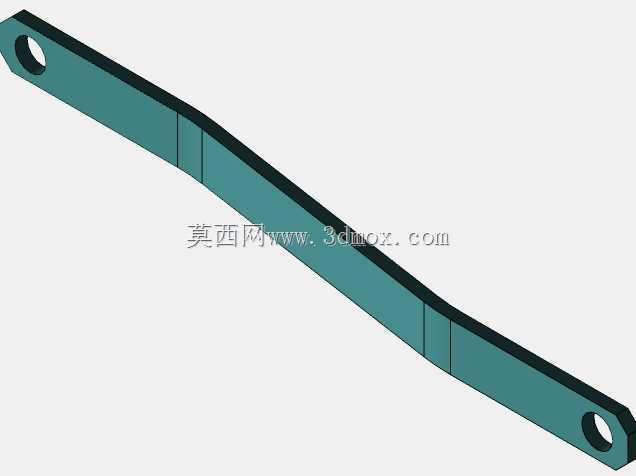

　　油管走线以及传感器安装座，很多紧凑布局的专机工位里，直臂摆臂会和侧边的防护板发生运动干涉，这种随运动包络走形的弯臂设计，刚好可以在整个摆动行程里让臂身外轮廓和周边固定件始终保留3mm以上的安全间隙。臂身截面采用等厚的扁平矩形截面，厚度方向尺寸统一，既可以直接用中厚钢板线切割下料后做铣削精加工，也适合批量冲压成型后再做孔位铰制，截面的高度沿着臂身走向随弯矩分布调整：在靠近驱动端的铰接位置，臂身截面高度最大，用来承受柱塞传递过来的峰值推力，往从动端延伸时截面高度逐步收窄，在保证刚性的前提下尽可能降低运动部件的惯量，高速往复摆动时不会因为臂身自重产生额外的动载荷。两个铰接孔分别布置在弯臂的两端，孔位周边做了局部的凸台加厚处理，

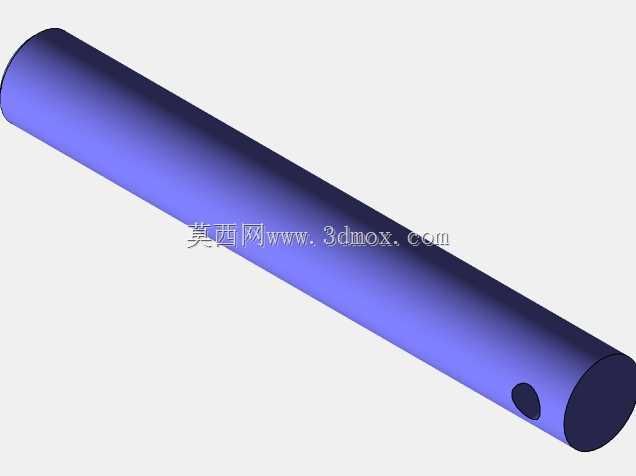

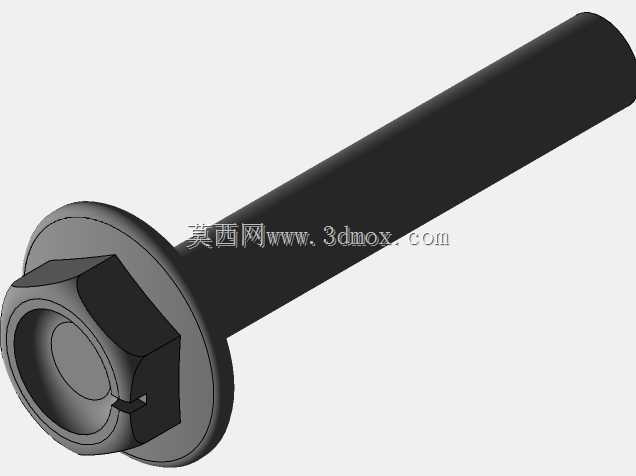

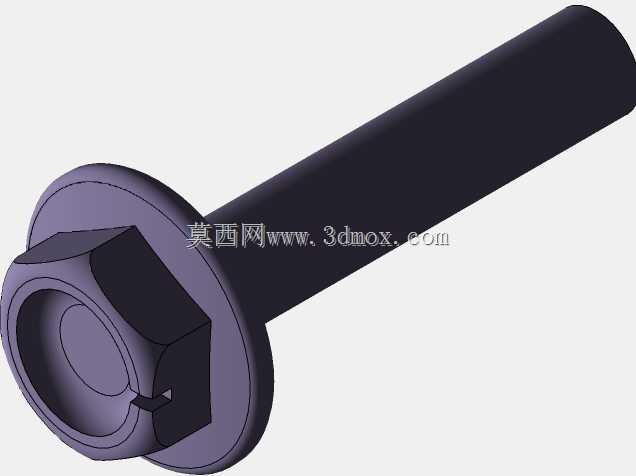

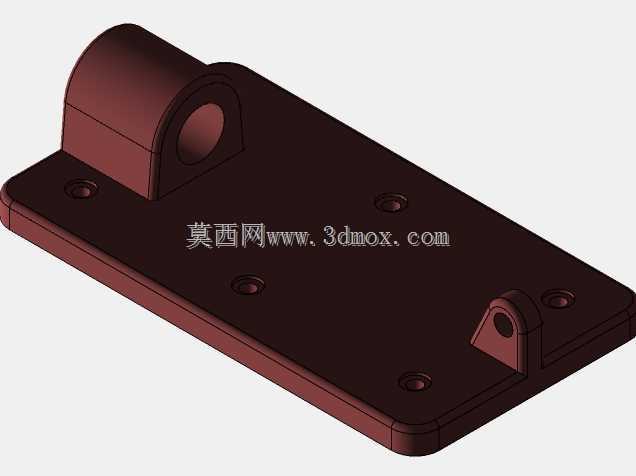

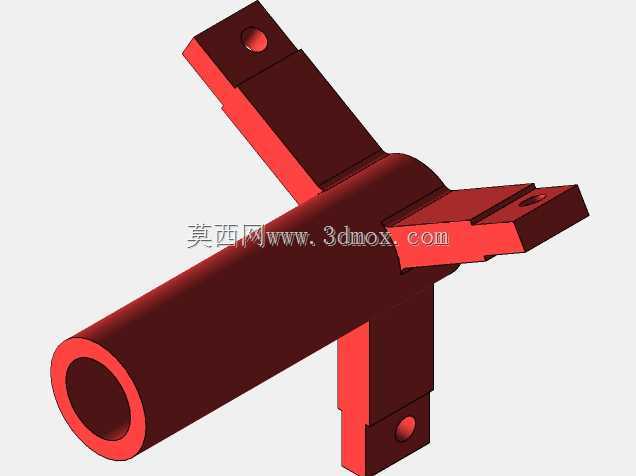

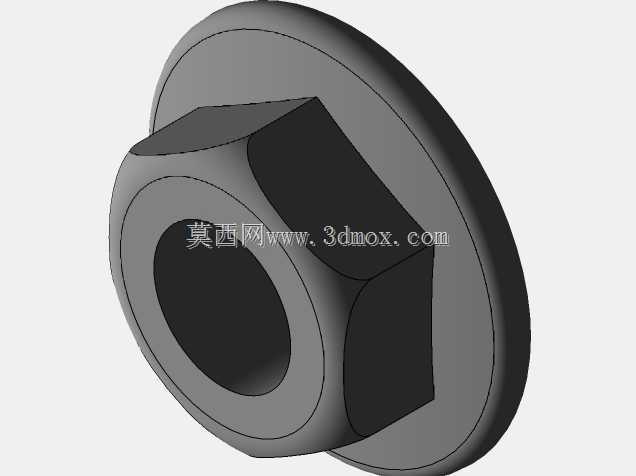

　　铰孔完成后可以压入耐磨铜套或者自润滑衬套，销轴穿过衬套后和机架支座形成回转副，长期往复摆动时磨损只发生在可更换的衬套上，臂身本体不需要反复返修。设计初期做运动校核时，需要先把摆臂的两个极限摆角位置在装配体里做干涉检查：驱动端销轴的回转中心要和柱塞的导向轴线保持设计给定的偏心距，摆臂从初始位摆动到工作位的全过程中，臂身内侧的曲面不能和柱塞的杆身发生磕碰，两端铰接孔的同轴度要控制在0.05mm以内，否则销轴穿装后会出现卡滞，摆动时阻力陡增。安装边界方面，该摆臂的厚度方向尺寸较小，布置在机架侧板内侧时，臂身两侧和侧板、相邻传动件的侧向间隙预留1.5-2mm即可，不需要占用过大的机架宽度空间；臂身的弯曲轮廓完全按照运动轨迹包络优化，

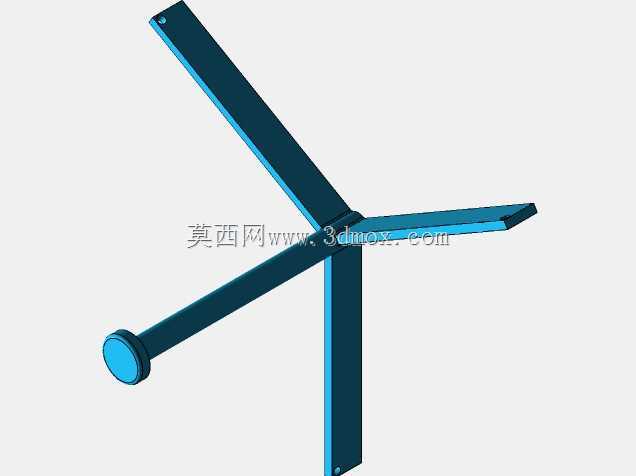

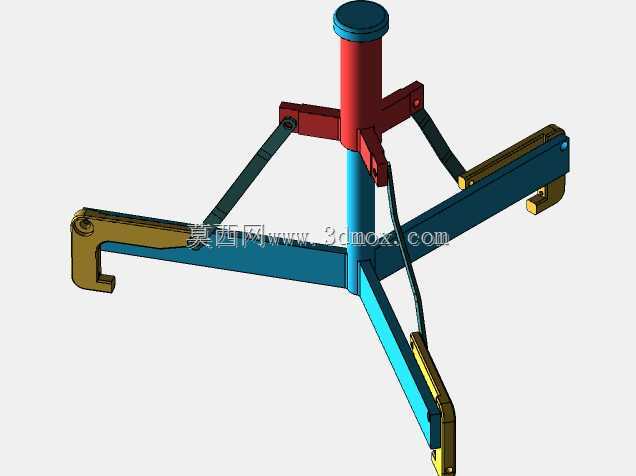

　　没有多余的外凸结构，在多组摆臂并排布置的多工位压力机里，相邻摆臂同步摆动时也不会发生互相干涉。工况适配层面，这类传力摆臂通常承受的是周期性的交变载荷，臂身的过渡位置全部采用大圆弧顺滑过渡，没有尖锐的转角缺口，从根源上避免应力集中导致的疲劳断裂，表面做氧化或者喷塑处理后，可以在普通车间的油气、粉尘环境下长期工作，不需要额外做密封防护。和直臂传力构件相比，这种弯臂柱塞摆臂的最大优势是可以在不改变铰接点位置的前提下，适配复杂的设备内部布局，不需要为了避让其他部件额外增加转接连杆，减少了整个传动链的铰接点数量，也就减少了累积间隙，柱塞的顶出动作重复定位精度可以得到明显提升，在送料顶料、工位夹紧、传感器触发触发顶推这类需要精准行程控制的工位上，这类构件的适配性远高于常规直臂零件。建模过程中需要重点还原臂身的变曲率曲面、两端孔位的凸台结构以及所有过渡圆角，导入装配环境后可以直接做运动仿真，模拟整个摆动周期内的载荷传递和间隙情况，为后续的零件加工、衬套选型以及机架支座的孔位定位提供完整的结构参考。
