VC夹MKII起重夹紧吊具结构设计

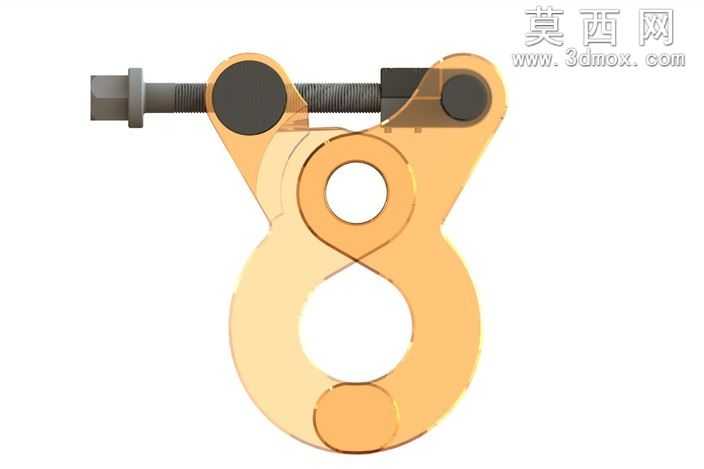

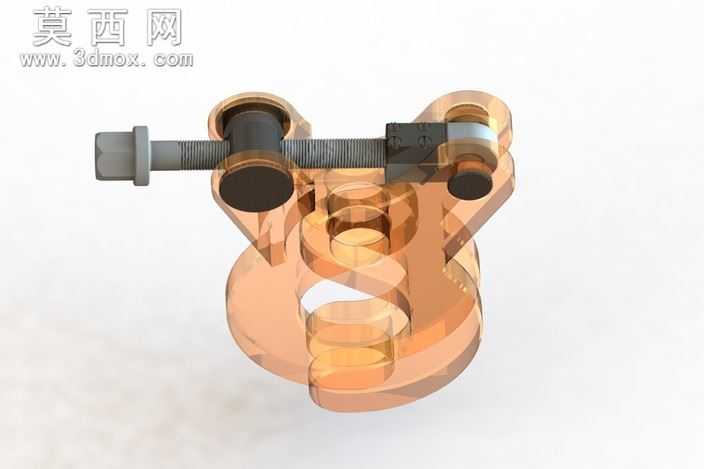

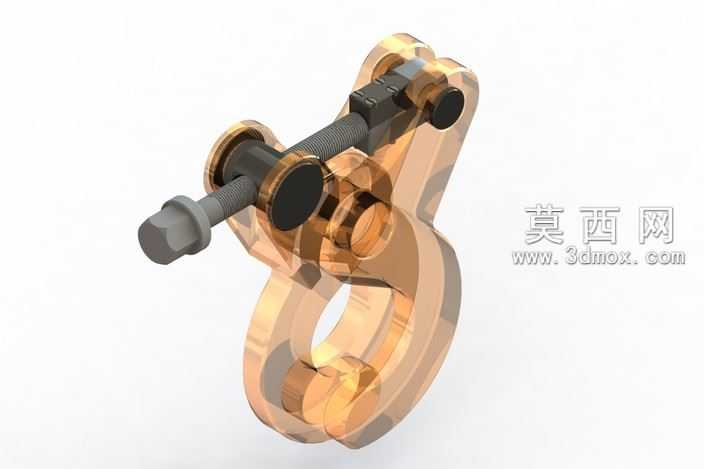

本作品为VC夹MKII型起重夹紧吊具的三维设计模型，建模阶段采用SolidWorks完成全参数化结构搭建，对夹体、调节螺栓、锁紧压块、铰接销轴等所有零部件进行独立建模后完成虚拟装配，全程遵循机械设计公差配合规范，对螺纹啮合段、铰接转动副、夹紧接触面均做了精细化结构还原，保证模型可直接用于工程出图、结构校核与运动仿真。渲染阶段采用KeyShot完成材质与光影调试，夹体主体采用高强度合金结构钢材质，表面做镀彩锌防锈处理，还原出暖金色金属质感与细微的表面镀层纹理，调节螺栓、锁紧螺母等标准件采用发黑处理的高强度钢材材质，压头接触部位做防滑纹理处理，铰接销轴添加润滑油脂的半哑光质感，通过三点布光方案突出金属件的反光特性与结构轮廓，清晰展现各部件的装配关系与形态细节。结构设计上，该吊具采用C型夹体作为主体承载结构，通过梯形螺纹调节螺栓带动活动压块实现开合，可适配不同厚度的被吊工件，铰接式吊环结构可在起吊过程中自动调整受力角度，保证夹紧力始终垂直作用于工件接触面，避免起吊过程中出现滑脱风险，夹体开口处做圆弧过渡处理，降低应力集中系数，所有受力截面均经过F.E.A.3吨最大工作载荷的强度校核，对易磨损的压接部位做了加厚与硬化处理设计，同时预留了磨损补偿调整空间，可在长期使用出现压头磨损后通过调节螺栓行程补偿夹紧量，保证夹持可靠性。设计思路围绕起重作业的安全性与通用性展开，在保证额定载荷下结构强度冗余的前提下，尽可能优化夹体轮廓降低自身重量，螺栓调节行程覆盖常见吊装工件的厚度范围，铰接吊环可适配不同角度的吊装挂点，整体结构无易损复杂部件，拆装维护便捷，可广泛应用于钢板、型材、结构件的起重吊装夹紧作业，模型完整还原了产品的所有结构细节，可用于产品展示、结构优化、教学演示等多种场景。
