适配3mmLED的波音737信号指示盒

　　民航模拟座舱搭建过程中，面板指示灯的安装一致性往往是最容易被忽略的细节，不少自制驾驶舱套件直接把LED裸灯卡在亚克力开孔里，既没有遮光挡边，也没有统一的安装基准，点亮后光线从面板缝隙侧向漏出，不同位置的指示灯高度参差不齐，后期整机组装时还要反复补胶调整。这款信号指示盒就是针对这类实操痛点设计的小型安装构件，核心适配场景是3mm直径直插LED与3mm厚度丙烯酸座舱面板的组合，把发光元件的定位、遮光、面板固定三个需求整合在同一个注塑级结构件里，不需要额外加工定制支架。

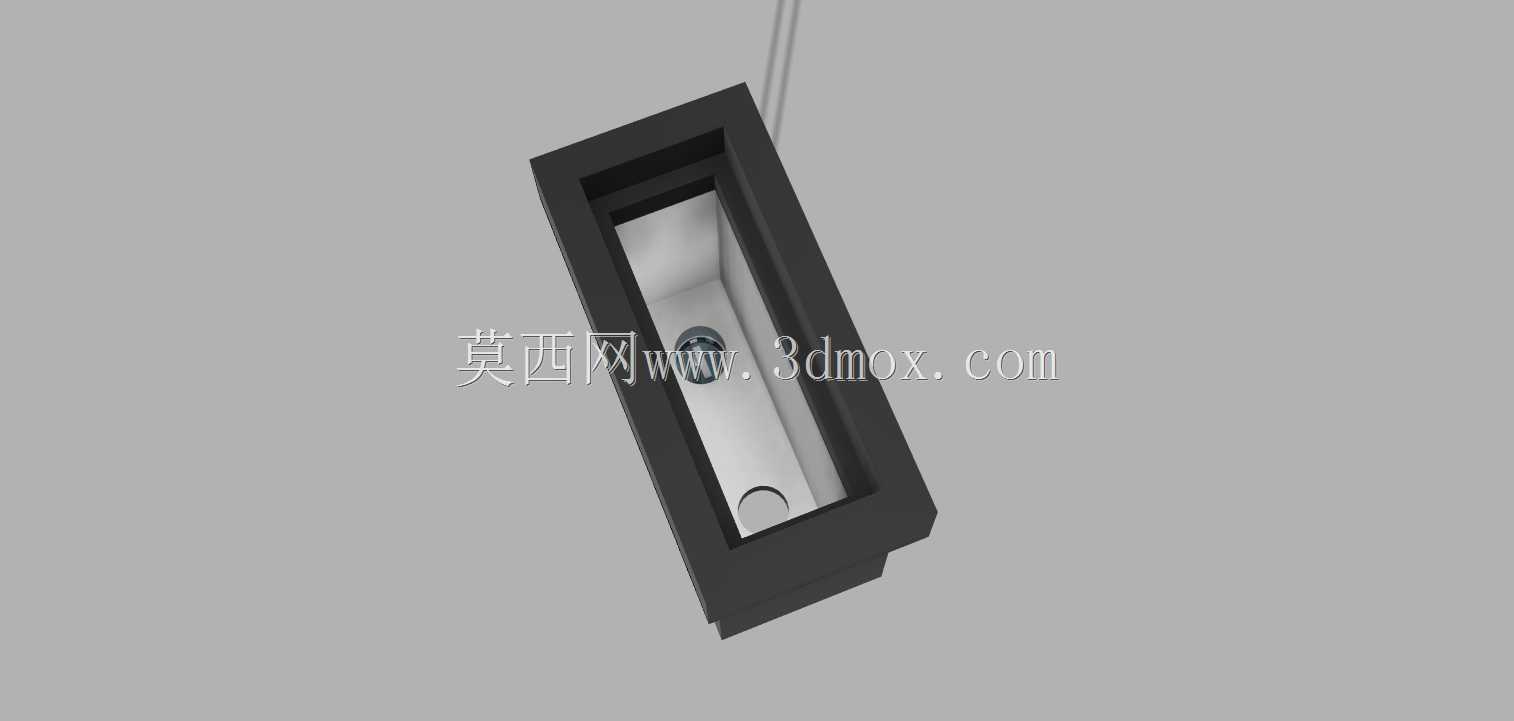

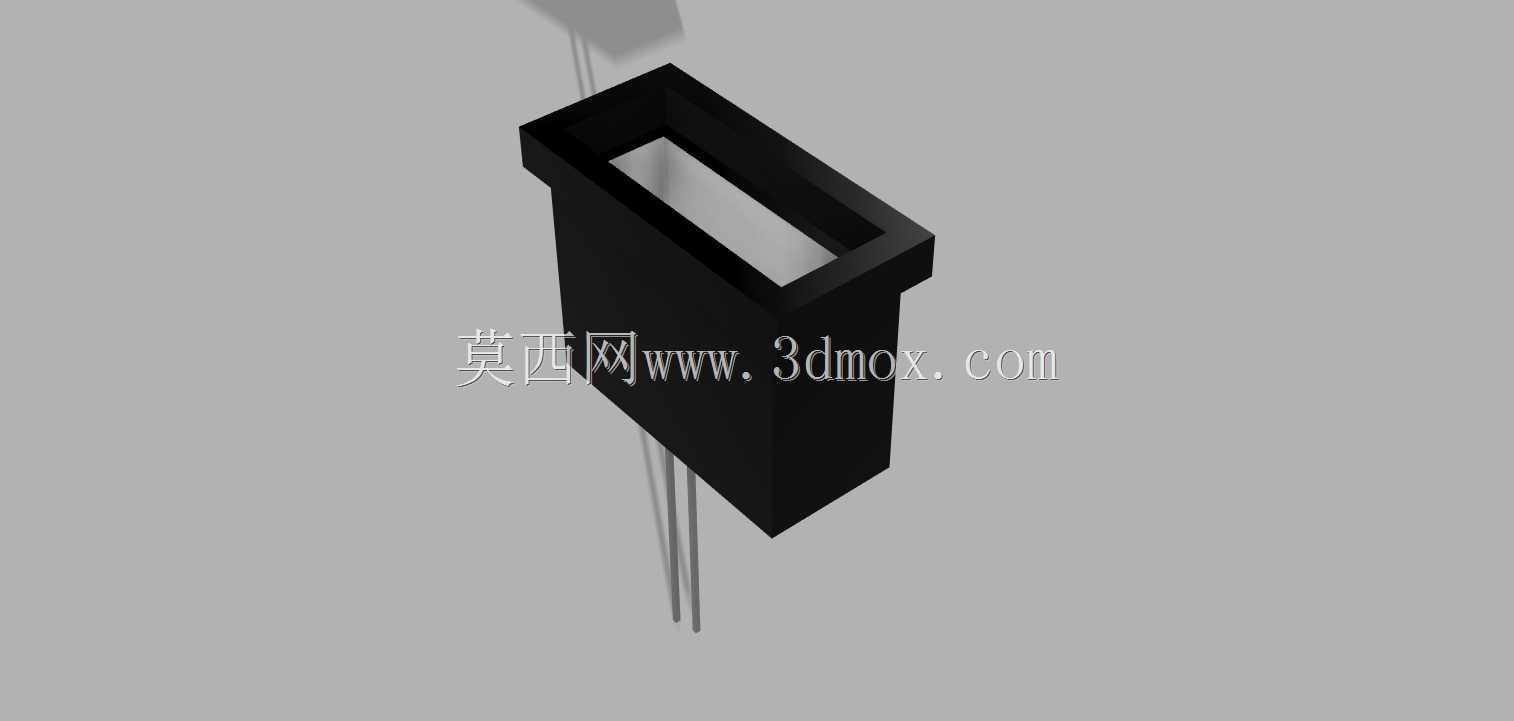

　　从实际装机逻辑来看，这类信号盒主要用在波音737系列模拟机的主仪表面板、顶板、中央操纵台周边的状态指示区域，对应真实飞机上各类系统告警、状态提示的小型指示灯位，比如电源系统通断提示、液压系统状态标记、飞控舵面位置反馈这类不需要大尺寸显示屏的点位。真实机载信号盒为了满足遮光要求，外壳通常采用深色不透光材质，这款三维结构完全复刻了这类构件的外形逻辑：主体是带顶部凸缘的方筒形腔体，凸缘搭接在面板正面，腔体从面板开孔处向后穿出，后方预留的引脚通道刚好容纳直插LED的两根引脚，焊接引线后可以直接在面板背面做线束整理。

　　结构设计上最核心的尺寸边界围绕两个适配值展开：第一是发光元件适配，腔体内部的容纳空间按照3mm圆头直插LED的外形做了限位，灯珠从腔体后方装入后，发光面刚好落在筒身前端的开口位置，筒壁四周完全包裹LED侧向发光区域，只保留正面出光通道，彻底避免光线从亚克力面板的开孔缝隙散射；第二是面板适配，顶部凸缘的搭接厚度、腔体穿板段的长度都按照3mm厚丙烯酸面板的常用规格设定，面板开孔只需要按照筒身外轮廓加工出对应方孔，装入后凸缘紧贴面板正面，背面可以用点胶或者小型卡件固定，不需要在面板上额外打螺丝孔，不会破坏面板表面的丝印标识层。

　　建模过程中对拔模斜度、壁厚均匀性都做了工程化处理，整个壳体没有出现壁厚突变的位置，如果采用3D打印制作，竖直摆放时不需要添加大量支撑，腔体内部的引脚通道预留了足够的穿线空间，即使LED引脚带有轻微弯折也能顺利装入；如果采用小批量注塑生产，壳体的分型面设置在凸缘背面位置，侧向没有倒扣结构，模具结构简单，开模成本很低。筒身前端的开口尺寸做了收边处理，比LED发光面的直径略小，既可以挡住LED灯珠的边缘轮廓，让正面观察时只看到均匀的发光区域，也能避免灯珠从正面滑出，装配时从后方推入即可到位，不需要额外粘接固定灯体。

　　和市面上常见的圆形LED指示灯座相比，这款方形信号盒的外形更贴近真实波音737座舱的指示灯外观，方形凸缘和座舱面板的方形丝印边框能够完全对齐，装机之后的视觉还原度远高于圆形灯座。构件整体外形紧凑，后方引脚伸出长度预留了焊接余量，线束焊接完成后可以把热缩管推到引脚根部，筒身后段的空间足够容纳热缩管的收口位置，不会出现线束和面板背面其他构件干涉的情况。在多灯位密集排布的顶板区域，多个信号盒并排安装时，相邻壳体的侧面可以互相贴合定位，不需要额外做间距治具，只要面板开孔位置按照丝印网格对齐，装好之后所有指示灯的凸缘边缘就能形成整齐的横向、纵向线条，和真实飞机面板的装配效果一致。

　　结构细节上还考虑了后期维护的需求，LED属于损耗件，长期点亮后出现光衰或者损坏时，只需要从面板背面把旧LED从腔体中顶出，换入新的灯珠即可，整个信号盒不需要从面板上拆卸，不会破坏面板正面的涂装和丝印。壳体的深色材质本身就具备遮光属性，不需要在内壁额外贴遮光绒布，装配工序更少。对于模拟机研发团队来说，这个构件既可以作为单独的指示灯安装座使用，也可以把多个信号盒集成在同一个后面板支架上，做成整体式指示灯模组，进一步减少总装时的装配工作量。
