波音737六组告警信号采集模块

　　航电系统的告警信号采集盒在民用客机驾驶舱告警链路里承担多回路状态汇总的作用，这类模块并不是单一功能传感器，而是把飞行控制、燃油、辅助动力、过热探测等多路离散信号集中接入、整理并向后级告警逻辑输出的接口部件。模型对应的部件外形为长方体封装结构，本体长宽高边界控制在52.5毫米、32毫米、5毫米量级，属于机载面板后方或设备架内安装的小型电子盒件。

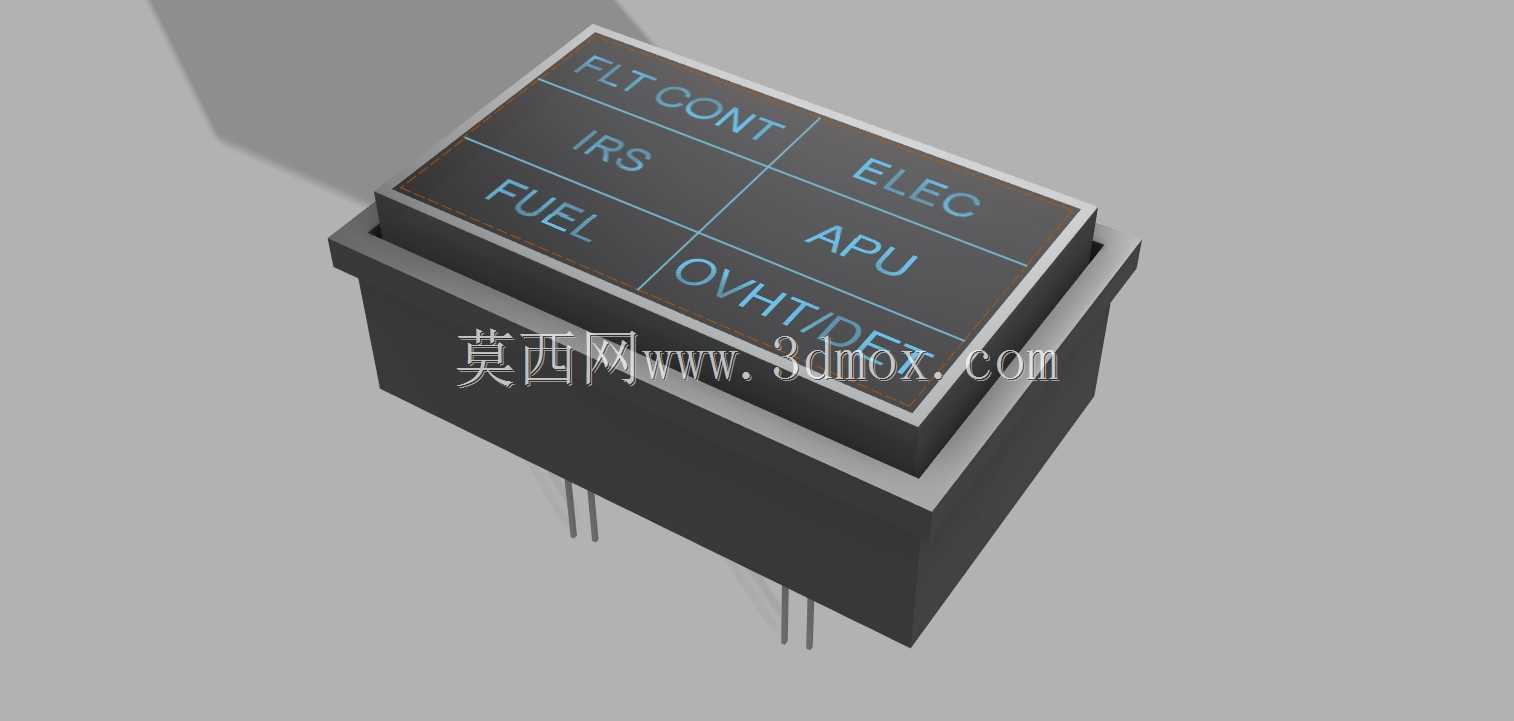

　　从实际装机场景看，这类六组回收信号机盒多用于飞机系统状态指示与故障告警通路。面板顶面分区标注FLT CONT、IRS、FUEL、ELEC、APU、OVHT/DET等字样，分别对应飞行控制、惯性基准、燃油、电气、辅助动力装置以及过热探测等系统的信号关联。工程人员在布置驾驶舱后方线束时，需要把不同系统传来的开关量、告警量或状态回采线接入该模块，再由模块完成信号归集，方便后续指示、警告或维护诊断。它的价值不在于承担复杂计算，而在于把分散在飞机各区域的信号以紧凑、可维护的方式集中处理，减少线束交叉和面板后方空间占用。

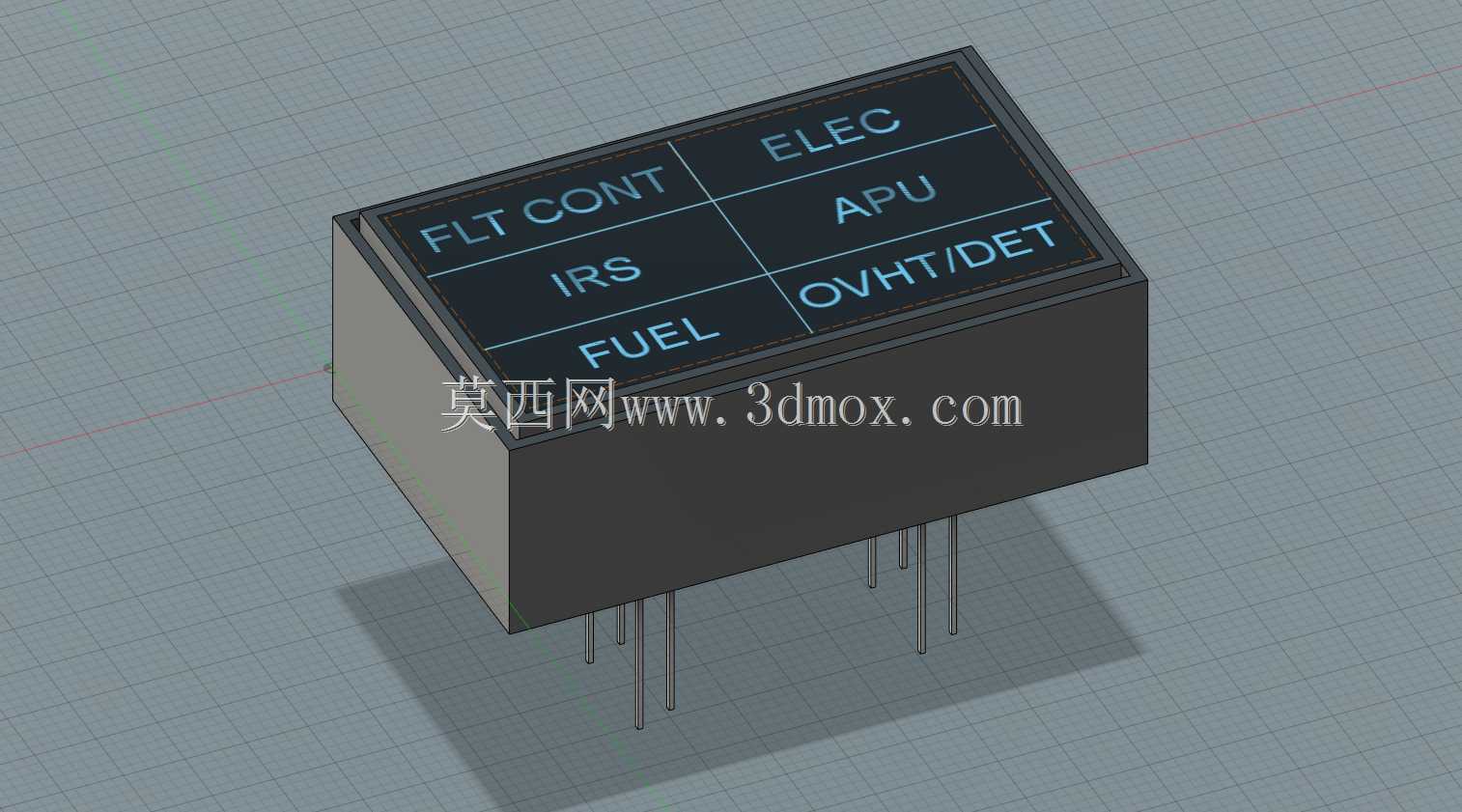

　　结构设计上，盒体采用规则矩形外壳，边角做了轻微过渡，整体适合在密集航电设备环境中布置。顶部标识区域按功能划分为多个方格，文字与分区线清晰表达各通道含义，这种设计既服务于生产装配时的线束识别，也方便航线维护人员快速核对信号来源。底部伸出的多根直插式引脚用于电气连接，引脚间距和伸出长度需要与插座或印制板安装位匹配；在三维建模时，引脚直径、根部位置、伸出方向以及与盒体底面的垂直度都是关键尺寸，若偏差过大，会直接影响装配干涉和插接可靠性。

　　安装边界方面，5毫米级厚度说明该件更偏向薄型信号盒或接口模块，对高度方向占用较敏感。布置时不仅要留出盒体本体空间，还要考虑底部引脚插入深度、焊接或插座配合高度，以及上方标识面的可读维护空间。若设备架内相邻模块较近，盒体长度52.5毫米和宽度32毫米决定了它在安装面上的投影范围，线束弯曲半径、插头插拔工具空间和后续检修视线都应在结构数模中提前校核。对于机载设备而言，小型化并不意味着可以忽略周边间隙，维修可达性和振动环境下的连接可靠性同样重要。

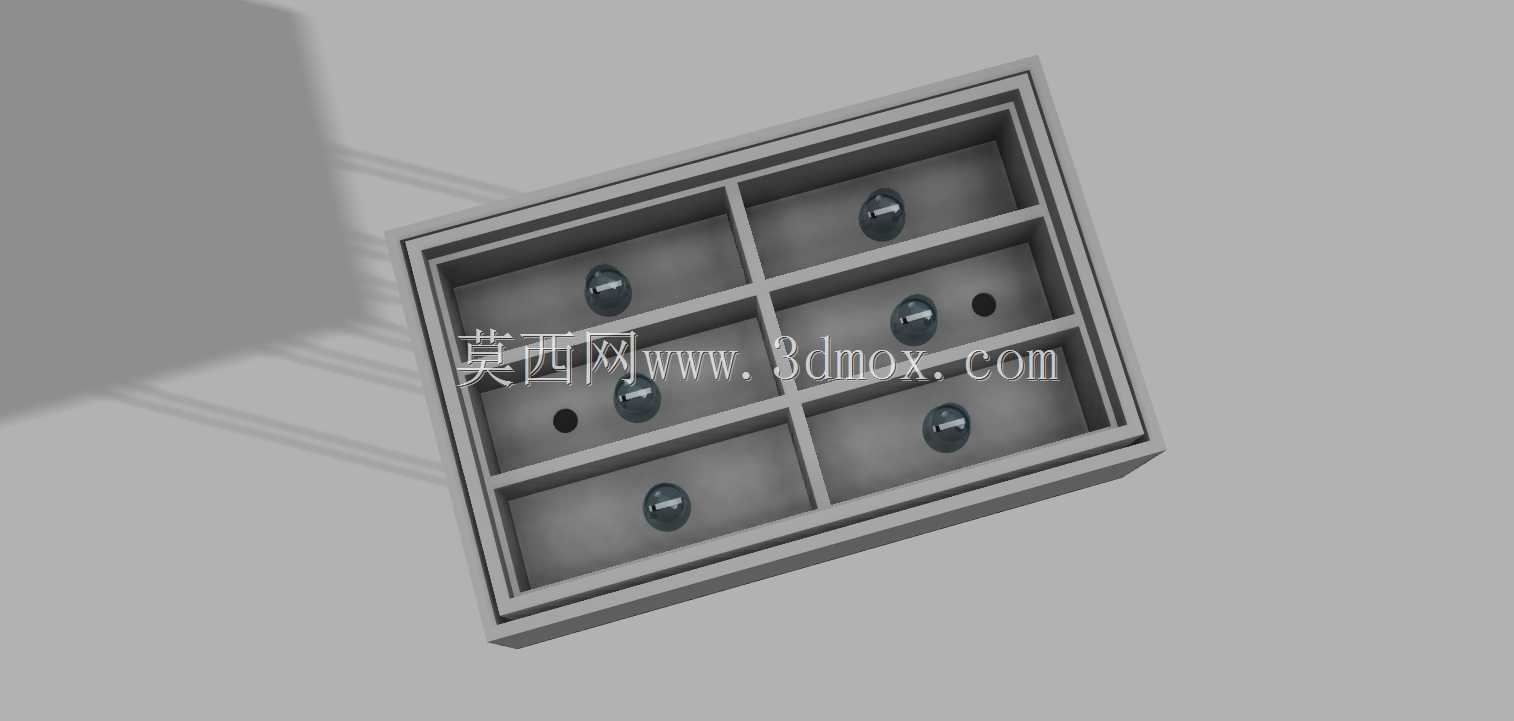

　　建模思路应优先还原工程对象的装配关系，而不是只做外观方块。盒体本体可拆分为外壳、顶面标识面板、底部引脚三类主要特征：外壳保证整体包络和安装占位；顶面通过凹槽、分区线和字符体现功能通道；引脚则以独立实体表达，便于后续检查阵列间距、伸出长度和与盒体的相对位置。若用于数字样机协调，还应把模块周边的安装板、连接器、线束走向一并纳入参考，重点检查引脚与孔位是否对齐、盒体与相邻构件是否存在干涉、顶部标识区是否被支架或线束遮挡。

　　在系统功能层面，六组信号通道体现了航电告警设计中集中采集的思路。飞行控制、燃油、电气、APU和过热探测等系统均属于飞行员需要关注的关键状态来源，信号盒通过统一封装把多类回采信号纳入同一物理接口，可降低面板后方布线复杂度。对结构工程师而言，理解这些标识不是装饰文字，而是模块与飞机系统之间的功能映射，有助于在装配设计时合理安排朝向：标识面应朝向维护人员可观察方向，引脚端则对准连接插座或印制板，避免装机后出现线束反接、识别困难或维护口不可达的问题。

　　该模型还可用于航电部件教学、维修训练和驾驶舱设备布局验证。通过三维数模，可以直观展示小型机载信号模块的外形比例、引脚布局和功能分区，也能在虚拟装配中模拟设备架内的安装顺序。对于选型和结构协调人员来说，重点不是追求复杂曲面，而是准确把握包络尺寸、接口位置、通道标识和安装间隙；这些看似基础的几何信息，恰恰决定了模块在真实飞机系统中能否顺利安装、可靠连接并便于维护。
