民航客机主警戒信号提示装置结构

　　民航运输机驾驶舱内的主警戒信号装置，承担飞行阶段异常状态汇总提示的关键作用，不同于单点参数告警，这类装置整合多系统离散告警信号，在发动机参数超限、液压系统压力异常、燃油余量不足、电源配置故障、飞控配平偏离等工况下，通过醒目的灯光提示机组快速定位故障类目，是座舱人机交互链路里不可缺失的提示终端。

　　从实际装机场景来看，该类装置通常布置在驾驶舱前遮光罩上方的中央告警面板区域，处于两名飞行员正前方视线的余光覆盖范围内，不需要飞行员大幅度转移视线即可捕捉告警触发状态。装置外壳采用嵌套式方形盒体结构，外层为安装固定基座，内层嵌套遮光容纳腔，这种分层结构首先解决了面板安装后的密封遮光问题，避免舱外强光或者座舱背景照明串入信号显示区域，造成告警灯光辨识度下降；其次嵌套腔体预留了信号指示灯组件的安装空间，内部的小型指示灯座可以直接卡接固定在腔体内预设的定位槽位，不需要额外增加复杂的支撑支架，减少装配零件数量。

　　结构设计过程中首先要匹配座舱面板的开孔边界，盒体的外轮廓尺寸需要严格对应标准机载设备安装架的卡槽宽度，侧壁预留的安装耳位置要和座舱面板后方的设备架螺孔坐标完全对齐，避免装机时出现干涉。盒体的深度方向尺寸需要控制在面板后方的设备敷设空间内，不能和后方敷设的导线束、相邻告警组件的壳体发生碰撞，同时要给尾部的电连接器预留足够的插合空间，维护人员拆卸设备时可以直接向后拔出连接器，不需要弯折周边线束。

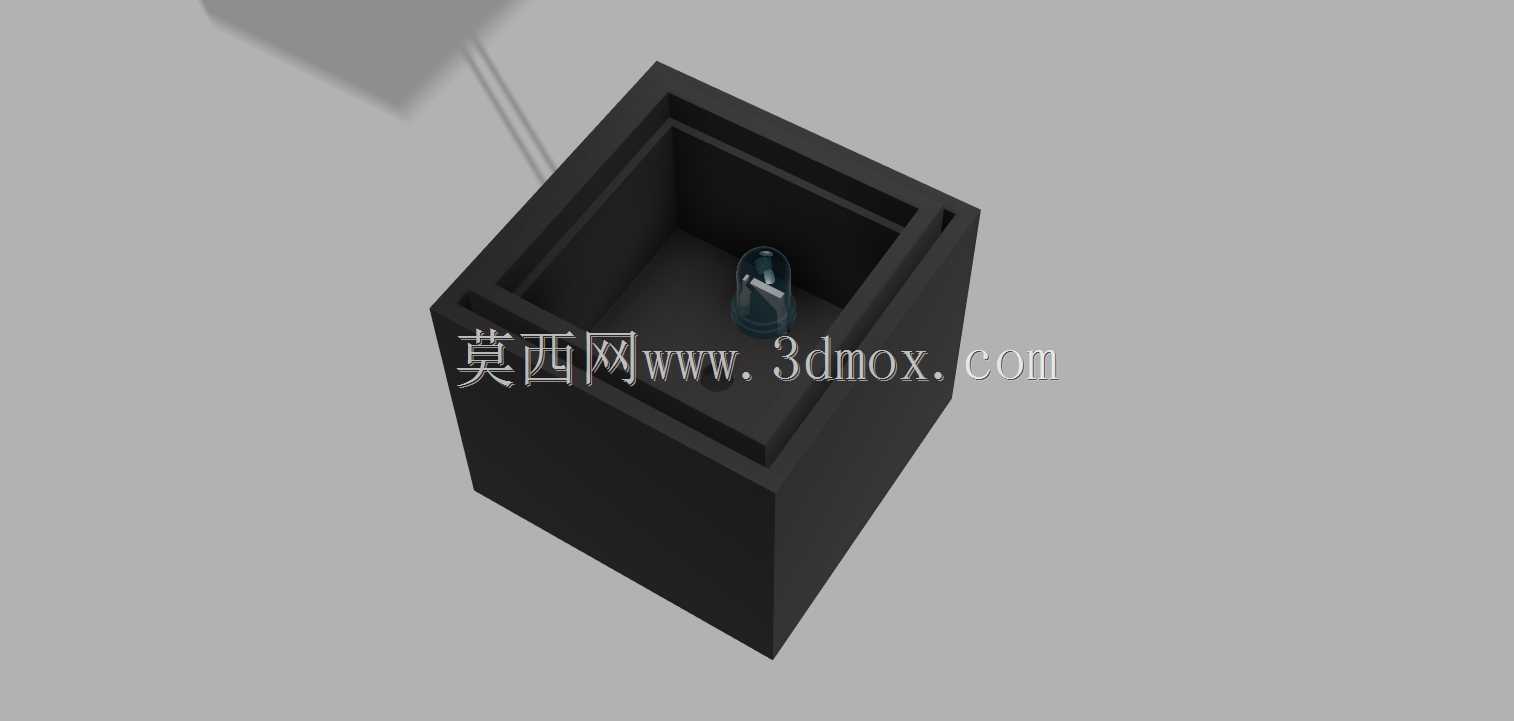

　　内层腔体的内壁做了围合挡边设计，一方面可以遮挡指示灯侧向漏光，让光线仅从正面的信号窗口透出，保证告警信号的指向性；另一方面挡边形成的阶梯面可以承托正面的信号标识铭板，铭板粘贴后边缘完全被挡边限位，长期飞行振动环境下不会出现翘边移位。腔体内置的小型信号灯泡或者LED发光组件，安装位置处于腔体几何中心，光线经过腔体内壁的漫反射后可以均匀覆盖正面显示区域，不会出现局部亮斑或者暗区，飞行员在不同坐姿视角下都能清晰识别告警状态。

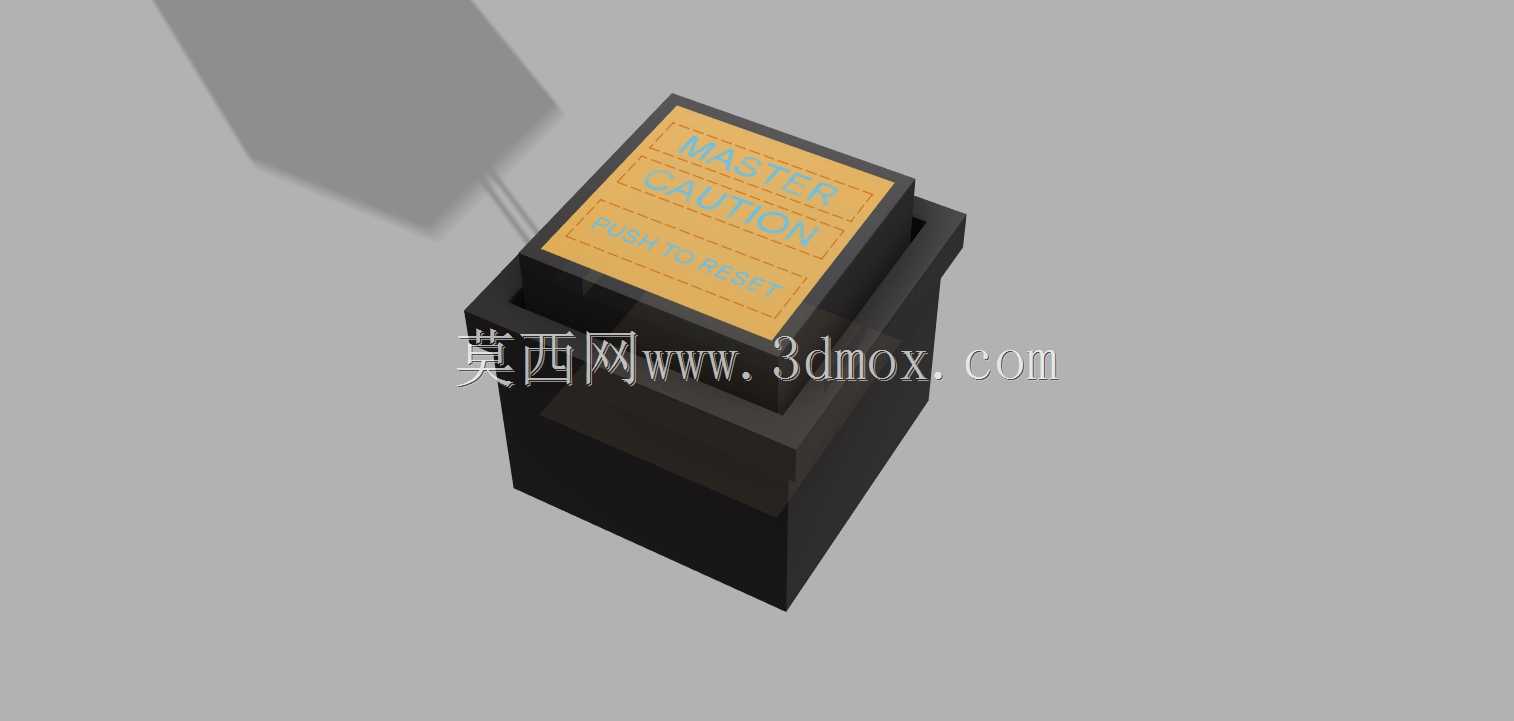

　　这类装置的功能逻辑上，主警戒信号属于二级提示层级，区别于最高等级的红色主警告，主警戒通常采用琥珀色灯光提示，当被监控系统出现不直接危及飞行安全但需要机组及时处置的异常时，信号装置点亮，同时关联座舱音频系统给出单声谐音提示，飞行员按压信号装置即可复位灯光提示，完成告警确认。结构设计上外壳的边角做了小圆弧过渡，避免安装维护过程中锐边划伤操作人员线束或者手部，壳体材料通常选用阻燃型工程塑料或者轻质铝合金，在满足机载设备阻燃、强度要求的前提下尽可能控制自重，降低座舱前部的载荷负担。

　　安装边界校核阶段需要同步考虑设备的散热空间，虽然信号指示灯的工作功率很低，但长期点亮状态下仍会产生少量热量，嵌套腔体的侧壁预留了细微的通气间隙，依靠座舱环境空调的空气流通即可完成自然散热，不需要额外加装散热结构。装置正面和座舱遮光罩的表面齐平，突出面板的高度控制在飞行员视线无遮挡的范围内，不会干扰飞行员观察外部跑道和主飞行显示器。整个组件的装配逻辑为先将发光元件焊接在小型印刷电路板上，从盒体后方装入内层腔体，电路板通过盒体后侧的卡扣定位，再连接尾部的航空插头，最后将整体盒体从面板前方推入安装架，侧向拧紧固定螺钉即可完成装机，整个拆装过程不需要专用工装，航线维护时可以快速更换故障组件，降低航班过站的维护耗时。

　　从建模角度还原该结构时，需要重点核对嵌套盒体的双层壁厚差、内层腔体的挡边高度、指示灯的居中位置以及各部位的装配间隙，保证所有配合面的间隙符合机载设备的装配公差要求，同时还原出装置实际装机时的周边空间关系，为座舱告警系统的布局校验提供准确的结构参考。
