民航客机驾驶舱火警警示控制按键组件

　　民航运输类航空器的驾驶舱顶板区域，集中布置了全机各系统的状态指示与告警触发单元，其中火警告警按键是机组感知发动机、APU、货舱及起落架舱火情的核心人机交互部件。本次梳理的这款方形告警组件，对应窄体干线客机驾驶舱内的火警告警操作位，整体采用立方形壳体加顶面斜置操作面板的布局，适配顶板倾斜安装的人机工程角度，机组在座舱正常坐姿下无需大幅抬手即可完成目视确认与按压操作。

　　从实际航线运维场景来看，该类告警部件需要同时承担状态显示、声响提示、故障复位与火警切断多重功能：当机载火警探测回路采集到超限温度或烟雾浓度信号时，组件内部的红色背光面板会同步点亮，顶面印刷的FIRE、WARN字样在强光与夜航暗光环境下都具备足够辨识度，配套的BELL CUTOUT标识对应警铃消音操作位，机组第一时间按压后可切断持续蜂鸣的声响告警，同时保留红色灯光警示，避免噪音干扰后续火情处置流程。

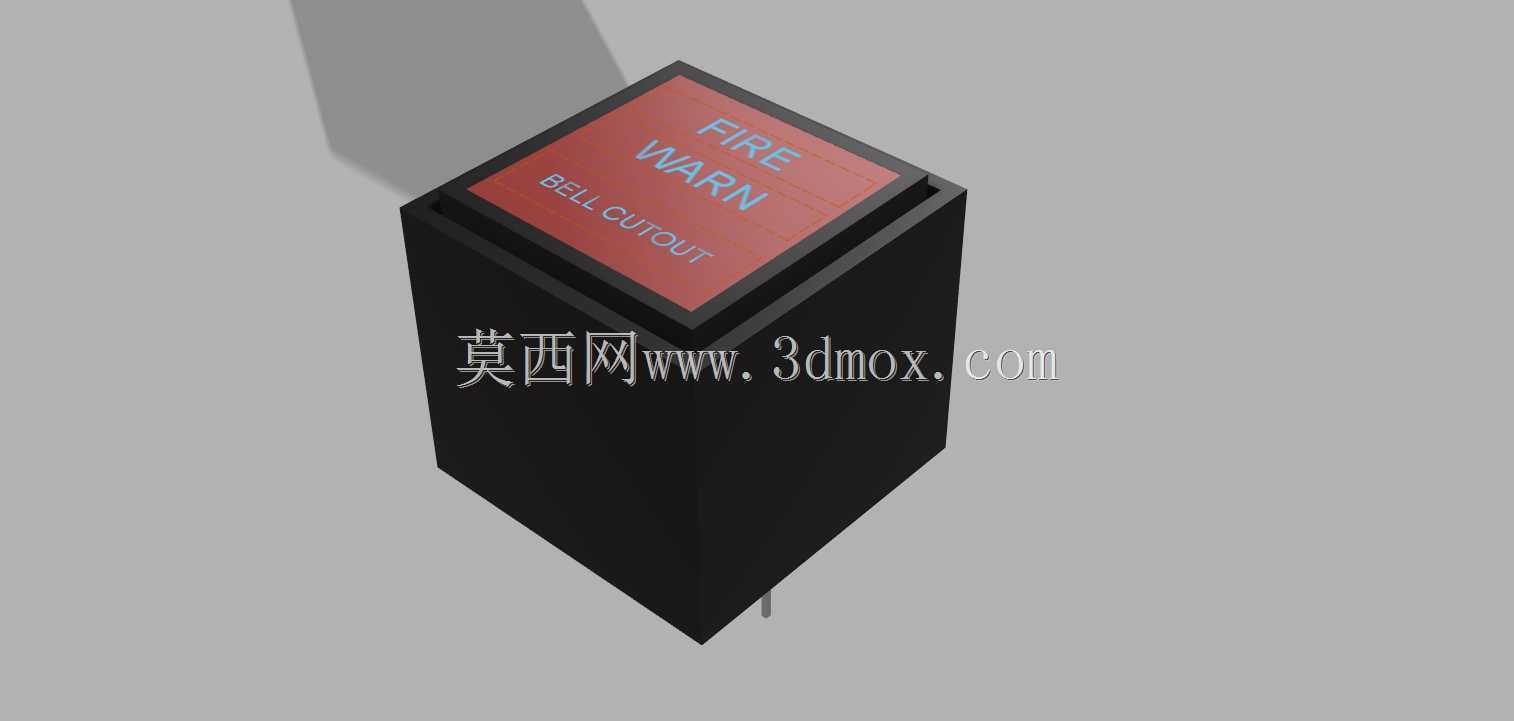

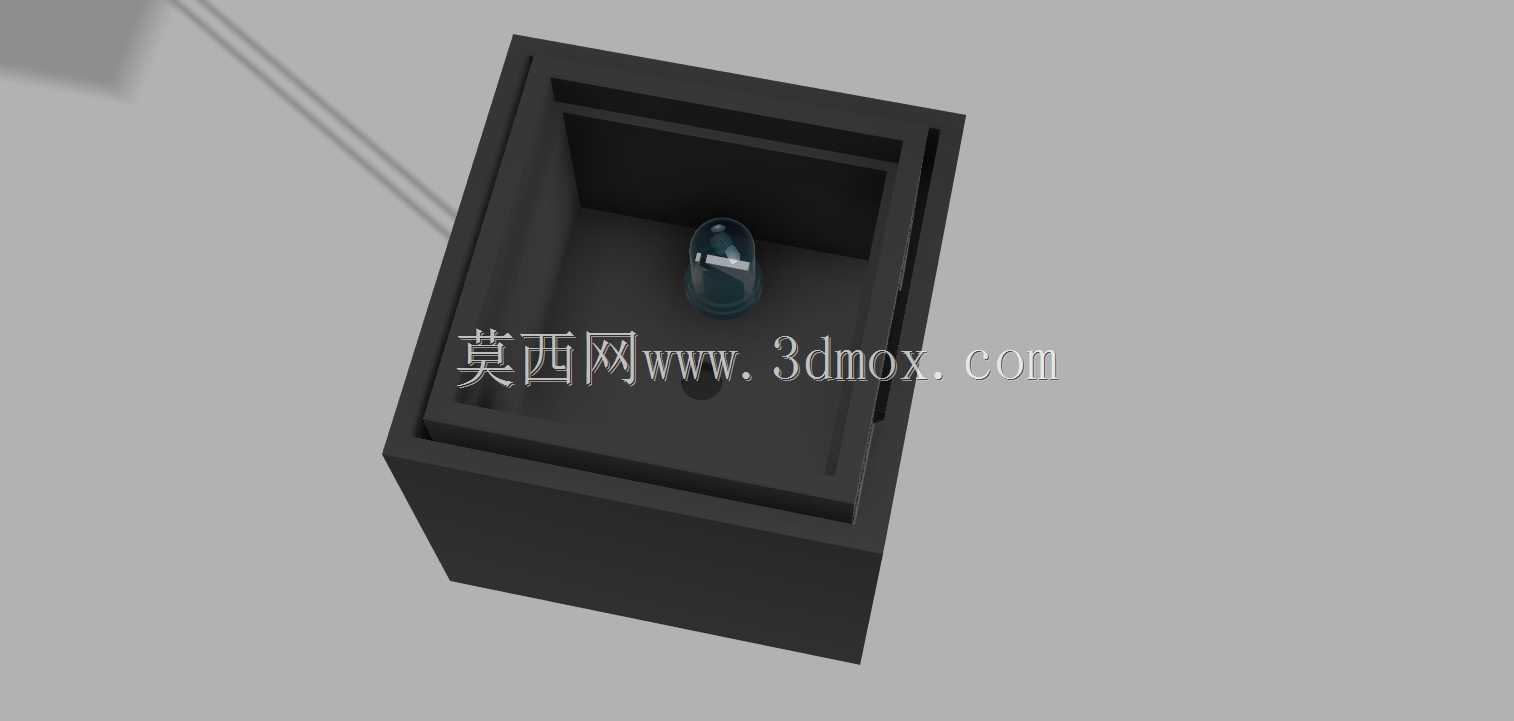

　　结构设计层面，组件外壳采用阻燃级工程塑料一体成型，整体为方正立方体构型，边角做小圆弧过渡，避免安装维护时剐蹭线路。顶面操作面板略微抬升、与壳体顶面形成嵌入式密封配合，面板周边预留的台阶缝隙可以阻挡驾驶舱清洁时的液体泼溅，也能避免灰尘长期堆积卡滞按键行程。壳体底部伸出的插针式接线端直接对接机载航电插座，不需要额外外接导线，拆装时只需松开面板两侧的固定卡扣即可整体拔出，大幅缩短航线过站时的部件更换时长。

　　安装边界方面，这类告警组件在驾驶舱顶板的开孔尺寸遵循民航机载设备通用安装规范，立方体壳体的长宽尺寸适配标准航电安装格位，壳体高度方向预留了后方接线插座的弯曲余量，不需要在顶板后方额外占用过多布线空间。设计建模过程中需要重点核对几个配合关系：首先是顶面操作面板的倾斜角度，要和相邻的发动机灭火手柄、APU控制开关的操作面保持齐平，避免机组戴厚手套操作时误触相邻按键；其次是按键的按压力度与行程，航标要求告警按键的触发力明显高于普通功能按键，防止飞行颠簸过程中意外触碰触发误告警；再者是壳体侧面的定位卡槽，卡槽位置要和顶板安装支架的卡爪完全对应，装入后不会随飞机振动出现松旷偏移。

　　功能特性上，该告警组件的红色透光面板采用匀光材质，内部LED光源从面板底部均匀打光，不会出现局部亮斑或者暗区，即使在驾驶舱强光直射的条件下，告警字样依然清晰可辨。组件内部的按键触发机构采用长寿命微动开关，能够承受数万次按压操作，匹配民航客机数万飞行小时的运维周期。不同于地面工业设备的告警灯，机载告警部件的所有材料都满足航空阻燃要求，壳体材料燃烧时不会释放有毒烟气，电路部分也做了防抖处理，避免探测回路的瞬时信号波动导致误报警。

　　在三维建模落地时，结构工程师通常会先依据顶板安装格位的基准坐标定位组件的安装原点，先拉伸出立方体主体壳体，再切除顶面的嵌入式面板安装槽，单独构建带斜度的红色透光面板，在面板表面蚀刻对应的告警文字特征，底部的插针按照航电连接器的标准间距阵列排布，同时还原壳体侧面的定位卡槽与底部安装支脚。建模过程中还要同步校验组件和周边顶板骨架、线束插头的干涉情况，确认后方插头插拔时不会和相邻部件发生碰撞，维护人员手持组件即可完成盲插操作。这类部件虽然结构体量不大，但直接关系到飞行安全，每一处尺寸公差、操作反馈、标识可视性都要符合机载设备的适航要求，建模时不能随意简化按键的行程间隙与面板密封结构，否则后续实物装配时很容易出现卡键、透光不均或者安装松动的问题。
