波音737驾驶舱灯光测试控制面板

　　在民用航空模拟训练设备与座舱教学系统中，灯光测试与调光控制是驾驶舱人机交互验证的重要环节。该面板围绕波音737座舱顶部控制区的操作习惯进行结构还原，重点呈现灯光测试、测试状态标识以及调光功能的实体布局，可用于飞行模拟器座舱面板装配、机务实训台搭建、航电按钮布局验证以及航空科普展示装置开发。

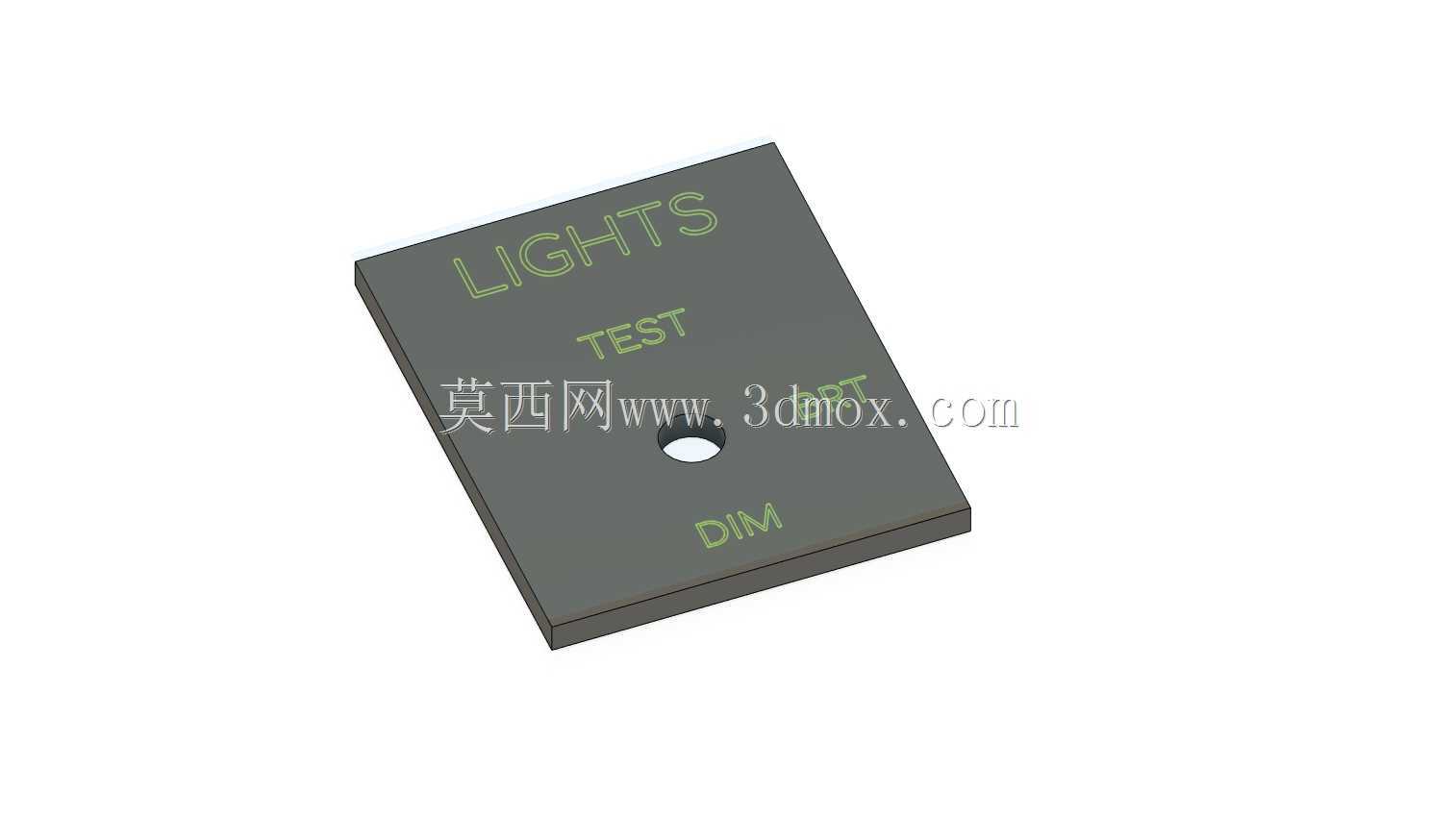

　　面板本体采用矩形薄板结构，外形边界控制在48毫米×40毫米，厚度为3毫米，整体尺寸紧凑，适合在缩比训练台、桌面模拟器或局部功能演示模块中安装。板面设置60°V形开关开孔，开孔位置与周边字符标识保持明确的操作指向，便于使用者在模拟座舱环境中快速识别测试与调光动作。面板中央预留圆形安装孔，可用于固定旋钮、指示灯或相关传感元件；孔位与边缘之间保留足够壁厚，能够兼顾小型塑料件、光敏树脂件或激光切割板材的加工可行性。

　　从功能组织上看，面板表面以LIGHTS作为灯光区域总标识，TEST字样对应灯光测试动作，DIM字样对应亮度调节功能。测试区与调光区在同一平面内形成清晰的功能分区，字符采用凹刻或表面喷涂后的视觉效果处理，能够在低照度座舱环境下保持较好的辨识度。60%半透明白色丙烯酸树脂RAL7011的涂装思路，使面板在保留灰铁色座舱质感的同时，具备一定透光表现，适合配合背部光源实现字符照明、状态提示或夜间模式模拟。

　　结构设计时需要重点关注喷涂深度与字符可读性之间的平衡。0.2毫米至0.4毫米的喷涂深度范围既能形成稳定的表面色层，也不会过度填充刻字区域，避免TEST、DIM等标识在背光条件下模糊。对于三维建模人员而言，字符区域不宜只采用平面贴图表达，应在模型中保留浅凹槽、凸起边线或独立标识层，使后续加工时能够根据工艺选择激光雕刻、UV打印、丝印或者背光片叠装。面板边缘建议保持平直，便于与相邻座舱模块进行拼合；若用于真实可操作模拟器，可在背部增加定位柱、螺柱孔或卡扣槽，以减少装配时的对位误差。

　　安装边界方面，3毫米板厚对螺钉连接、双面胶固定以及嵌入式压装都比较友好。由于板面尺寸较小，螺钉孔不宜距离边缘过近，背部走线空间也应提前预留，尤其是调光旋钮、拨动开关和背光片叠加时，需要确认元件高度不会与后方支架干涉。V形开关开孔的角度决定了操作件的摆动方向，建模时应将开关拨杆的极限位置一并检查，防止拨杆在测试位与调光位切换时触碰孔壁。中央圆孔若作为旋钮轴孔使用，应配合轴套或法兰螺母承受反复旋转载荷；若仅作为指示灯孔，则需控制孔径与灯座外径的配合间隙。

　　在实际应用中，这类面板并不承担真实飞机的适航功能，而是服务于训练、展示和结构验证。它可以接入模拟航电系统，由控制板采集开关信号，触发外部照明回路的测试流程；也可以作为纯机械外观件，安装在复刻座舱中还原顶部板的视觉层次。对于传感器或开关选型，面板后方可配置微型拨动开关、旋转电位器、霍尔感应元件或按压式测试按钮，具体形式取决于模拟器对信号反馈和使用寿命的要求。

　　建模过程中应将面板基体、字符标识、开关开孔、中央固定孔和背部安装特征分开管理，便于后续修改涂装厚度、背光方式和元件型号。外观面需要保持简洁，避免多余圆角影响航空面板的直线风格；背部则可以根据制造工艺增加加强筋，尤其在采用薄型树脂打印时，加强筋能够降低翘曲风险。整体来看，该作品的核心价值在于以小尺寸面板承载明确的座舱灯光操作逻辑，通过孔位、字符、涂层和安装边界的协同设计，为飞行模拟器局部控制台提供可加工、可装配、可扩展的结构参考。
