CUI隔离型直流电源模块PDQE10

　　在分布式供电架构里，板载隔离DC-DC转换器承担着把一次侧母线电压转换为后级电路所需低压直流的任务，同时通过电气隔离切断地环路、抑制共模干扰，并在异常工况下为负载侧提供保护边界。PDQE10这类封装成型的电源模块，常见于工业控制板卡、通信设备、仪器仪表、医疗电子以及轨道交通辅助电子单元，工程师在选型和结构布局时，往往先从安装空间、散热条件、引脚间距和隔离耐压几个维度切入，再回头核对电气参数与外围电容、电感的匹配。

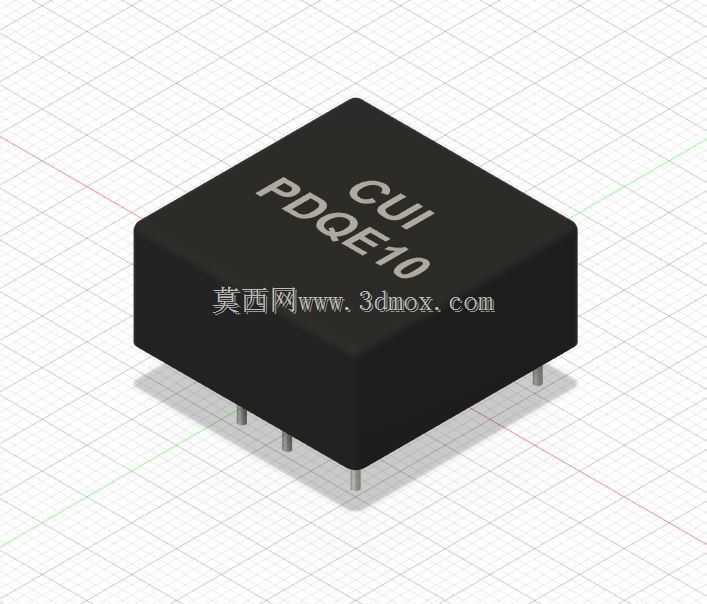

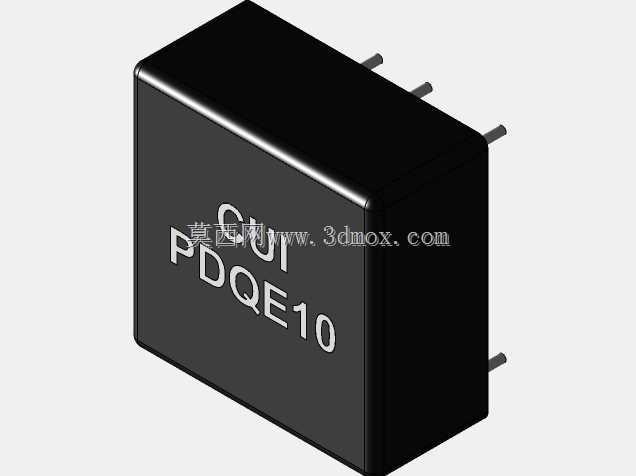

　　从外形上看，该模块采用黑色灌封壳体，整体近似矮方盒，顶面丝印CUI品牌标识与PDQE10型号，底部伸出多根直插金属引脚。灌封结构把内部变压器、功率开关、整流器件、控制IC以及反馈网络整体包覆在环氧树脂之中，一方面提升防潮、防尘、抗振动能力，另一方面让发热元件通过壳体向周围空气和PCB铜皮传导热量。直插引脚适合波峰焊或手工焊，在维修更换、小批量试制以及厚板连接场景中比表贴器件更便于操作；引脚排布在壳体底面边缘附近，布局时需要在PCB上预留对应焊盘，并保持引脚伸出长度与板厚匹配，避免壳体悬空或引脚应力集中。

　　建模时先确定壳体本体的长方体轮廓，再对顶部边角做轻微倒角处理，还原真实塑封/灌封件的工艺圆角；顶面以浅灰色字符呈现品牌与型号，字符区域略低于或平齐于壳体表面，不额外凸起。底部引脚按圆柱形金属端子处理，位置、直径和伸出长度需与数据手册一致，引脚根部与壳体之间保留微小过渡，避免装配干涉。整个模型以STEP实体表达，壳体、引脚、丝印标识分层清晰，导入装配后可直接用于干涉检查、机柜布局和散热空间评估。

　　实际用途上，隔离型DC-DC模块的核心价值在于电压变换与电气隔离并重。一次侧接入较高的直流母线，例如24V工业供电或48V通信母线，模块内部通过高频开关驱动变压器，在副边整流滤波后输出稳定低压，给MCU、运放、传感器接口、隔离通信收发器等电路供电。隔离边界使得输入与输出之间不存在直接电气连接，当负载侧发生短路、浪涌或人为误接时，故障能量被限制在模块范围内，降低对前级电源和主控电路的冲击。对于模拟采样回路，隔离供电还能切断地电位差带来的共模电流，提升ADC采样精度和信号稳定性。

　　结构设计思路围绕紧凑性与可制造性展开。方盒形壳体能够充分利用PCB上方的立体空间，在较小占地面积内容纳变压器和功率器件；低矮高度有利于贴近板卡安装，降低整机堆叠高度，也便于在上方布置导流罩或散热风道。引脚数量和位置兼顾输入、输出、使能、调整等功能，同时保证焊盘之间的电气间隙满足隔离电压要求。外围布局通常在输入侧就近放置电解电容或陶瓷电容以抑制母线纹波，输出侧布置低ESL电容改善动态响应，模块周围避免放置高大元件阻挡空气流动；在密闭机箱内，则需关注壳体与相邻器件的温升耦合，必要时在底部铺设铜箔或增加导热垫。

　　安装边界方面，三维布局应重点核对壳体长宽高、引脚坐标、引脚直径以及焊接后离板间隙。模块下方不布置过高表贴元件，焊盘周围预留阻焊和丝印空间；相邻器件与壳体侧壁保留适当间隙，既满足装配公差，也为返修烙铁头留出操作位置。若设备存在强烈振动，可在壳体与PCB之间点胶固定，或选用支座辅助支撑，但不能遮挡散热路径。对于多模块并联或密集排布的板卡，还要结合风道方向安排模块朝向，使灌封壳体表面处于气流经过的区域，避免热堆积导致输出降额。

　　从工程协作角度看，这类电源模块模型虽然结构不复杂，却直接影响板框尺寸、连接器位置和整机散热设计。把引脚位置、本体轮廓和丝印信息准确还原后，结构工程师可以在早期完成干涉预判，电子工程师可以同步核对焊盘封装，工艺人员也能据此评估焊接与检测工装。模型在渲染时呈现黑色哑光壳体与金属引脚的材质对比，顶面字符清晰可辨，既满足展示效果，也保留了装配所需的全部几何基准。
