航模外转子无刷动力电机结构

　　该结构围绕小型多旋翼飞行器、固定翼航模以及轻载电动推进装置的动力需求展开，主体采用外转子无刷电机的典型布置：中心为固定轴与定子支撑部分，外侧旋转壳体兼作磁轭和散热表面，顶部伸出的输出轴用于安装螺旋桨桨座，底部三相引线接入电子调速器。与有刷电机相比，这种结构取消了换向刷和机械摩擦接触点，转子磁钢随外壳同步旋转，定子绕组集中在内部铁芯上，运行时由电调按转子位置进行电子换相，能够在较小重量下获得较高转速范围和较平顺的扭矩输出。

　　从实际装机场景看，XA2212这一类规格常见于四旋翼、六旋翼教学平台、小型航拍机架、固定翼教练机以及风洞或推进试验台。选型时通常先根据桨叶尺寸、起飞重量和期望悬停时间确定电机KV值，再配合螺旋桨螺距、电池电压与电调持续电流进行匹配。外转子方案的优势在于转子直径较大、转动惯量相对高，低速段带动大直径桨叶时扭矩表现更直接；同时外壳随轴转动，金属圆柱面在气流中可形成连续散热路径，适合航模起飞、爬升、悬停等负载频繁变化的工况。

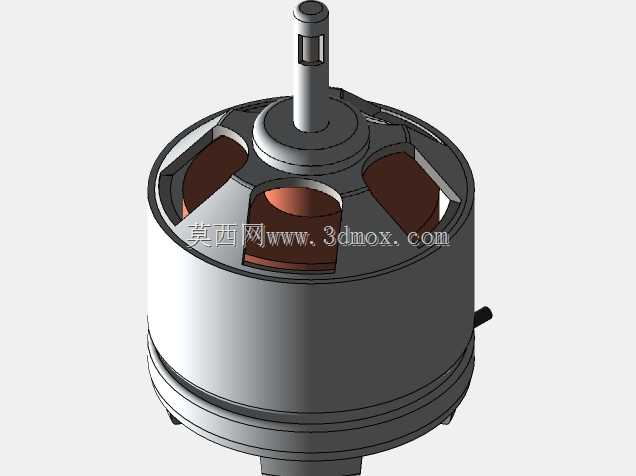

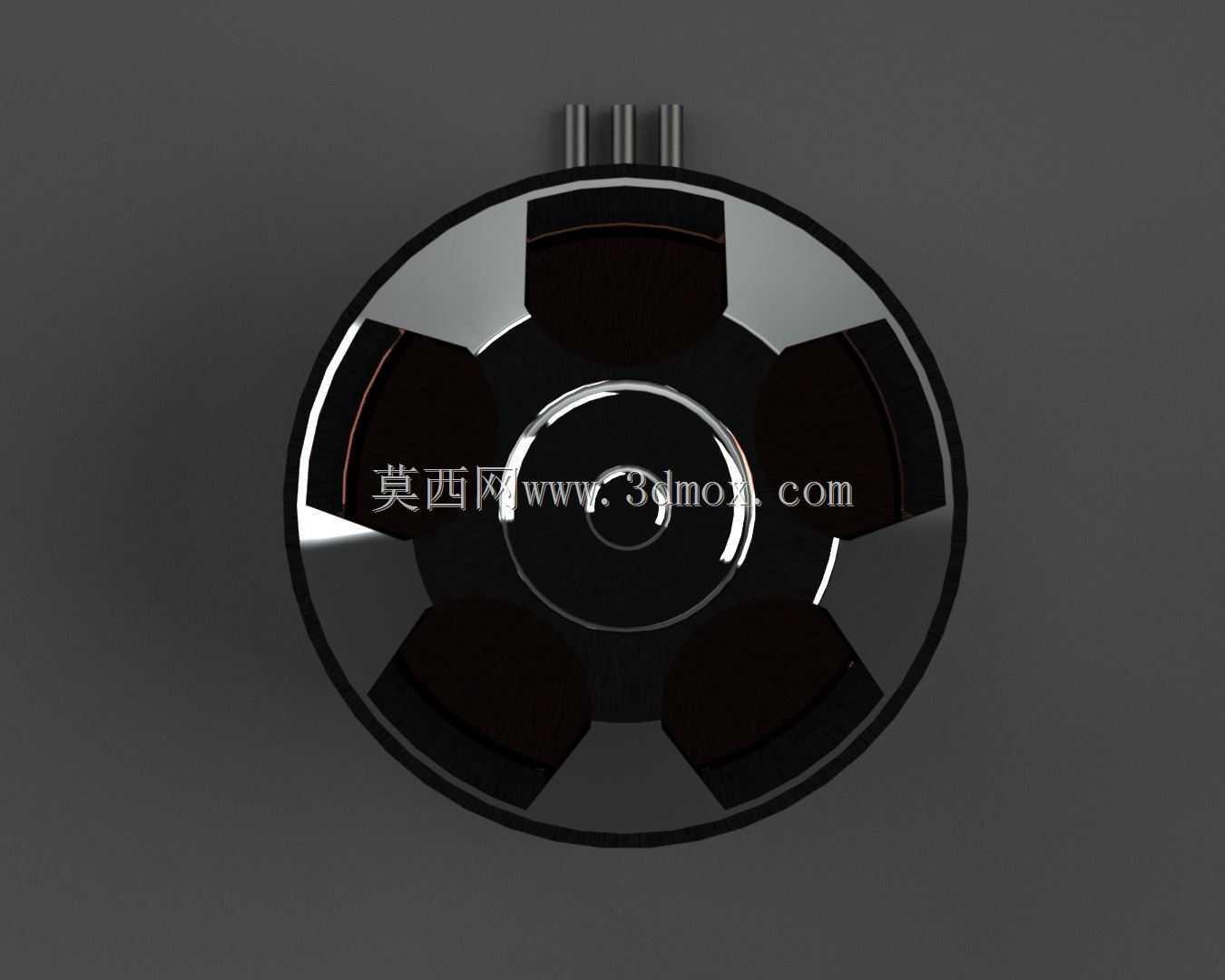

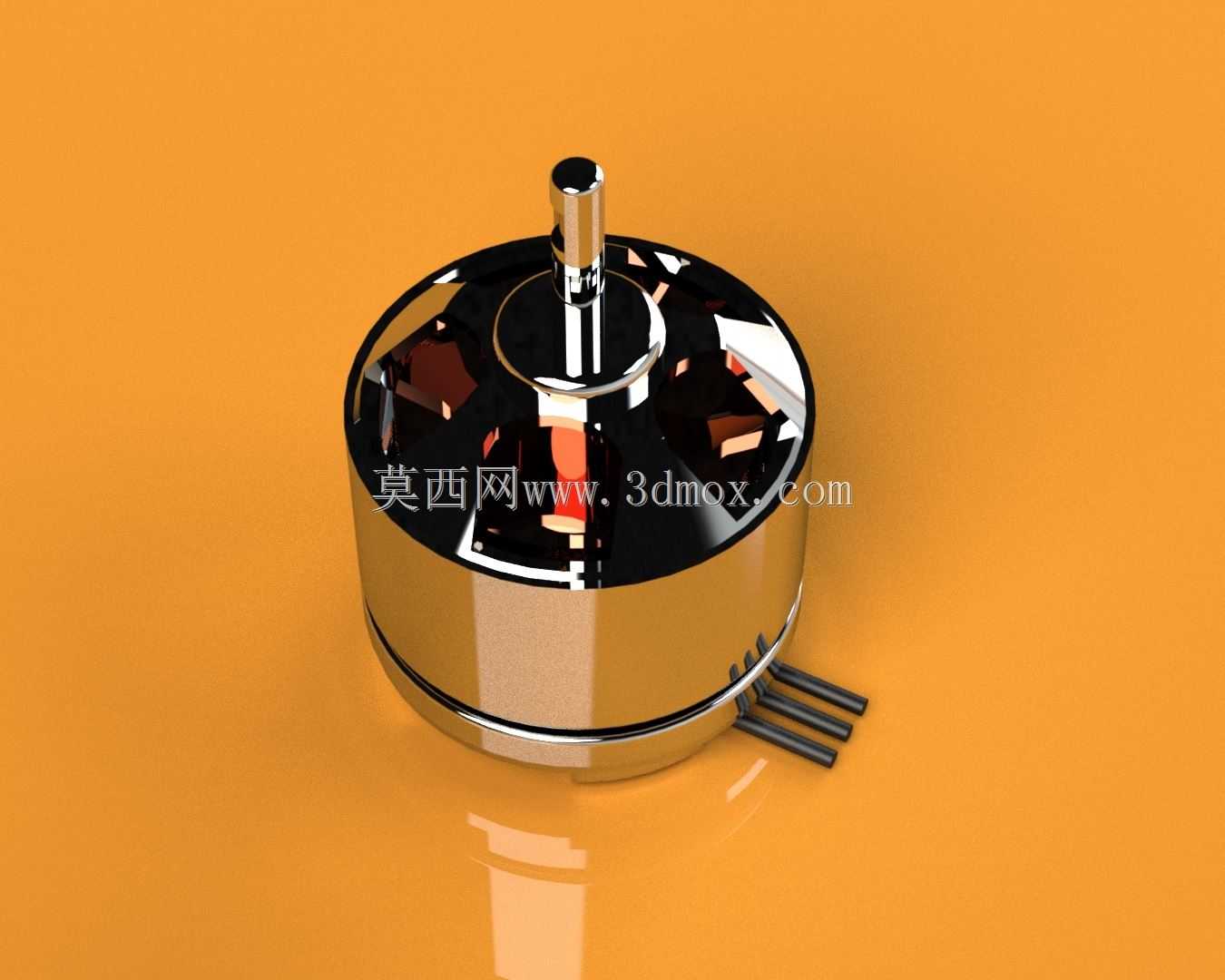

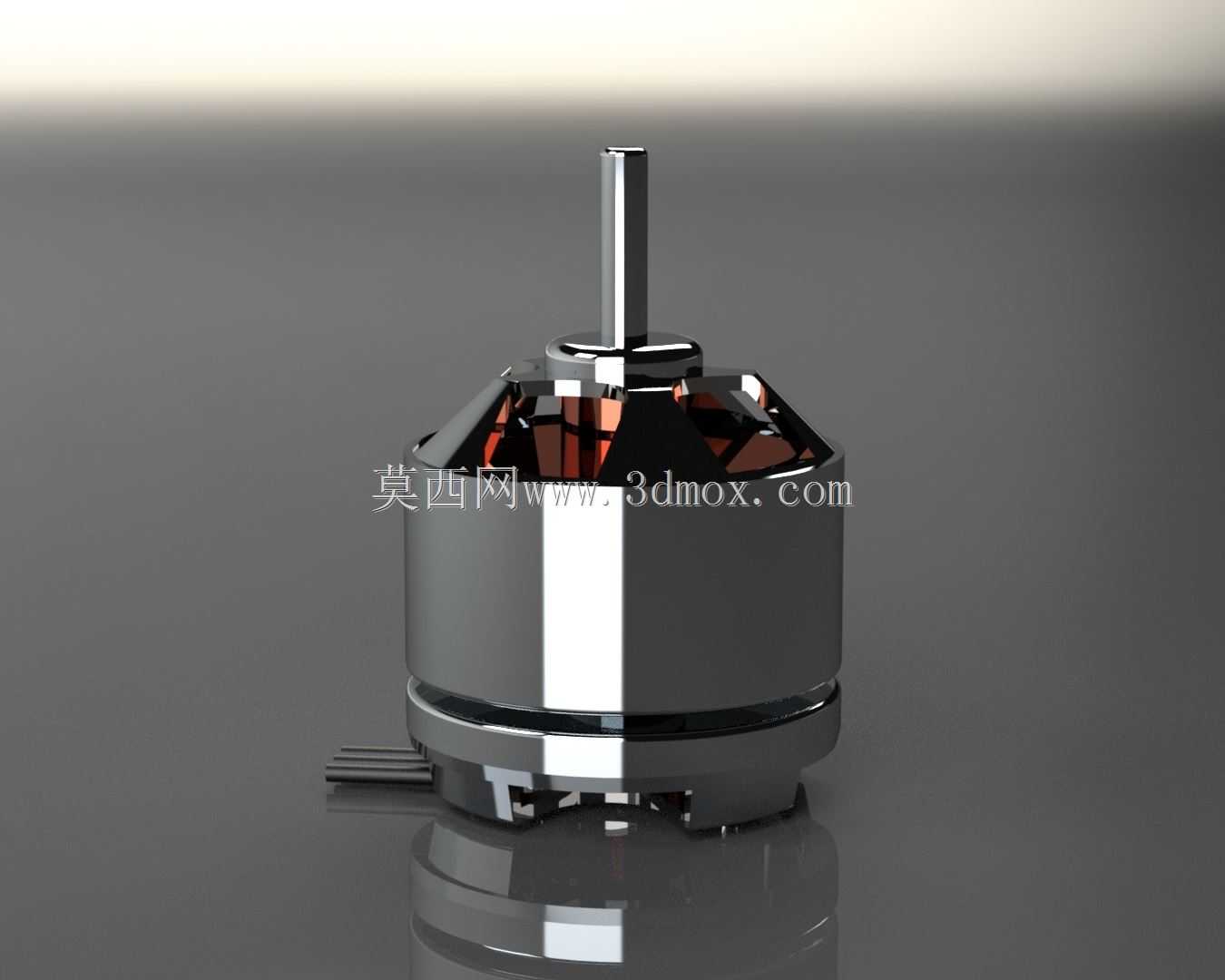

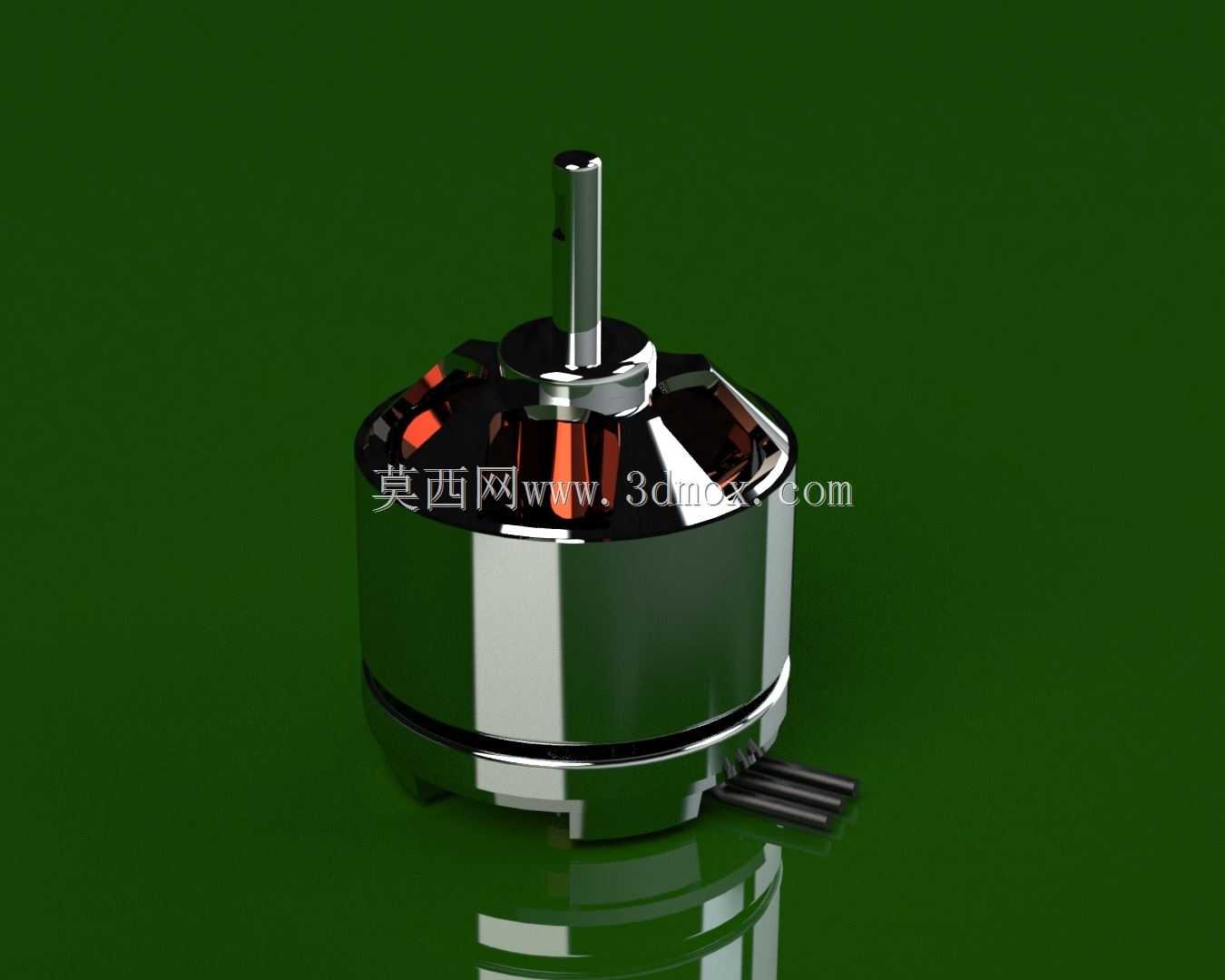

　　结构设计上，模型将电机拆分为输出轴、上端盖、旋转外筒、内部磁钢环、定子铁芯、绕组空间、下端支撑座和三相线缆等关键区域。输出轴位于整机中心线上，顶端需预留桨夹安装段、螺纹段或卡簧限位位置，轴径与桨座孔位之间应保持同轴；外筒外形采用近似圆柱加局部切面的造型，既保留磁钢安装所需的环形内壁，又通过金属亮面和多边形转折体现加工后的壳体特征。底部出线位置集中布置三根动力线，线缆走向贴近支座侧面，避免与桨叶旋转区域干涉。

　　安装边界主要集中在电机底部孔位和轴向高度。装机时，电机座通过螺钉与下端固定结构连接，孔距需要与机架横梁或电机安装座一致；机身侧板、桨叶平面和机臂厚度共同决定电机下方可用空间。若用于多旋翼，相邻电机的桨叶旋转圆不得相交，电机轴线应尽量垂直于机臂安装面；若用于固定翼，则需关注输出轴与机头整流罩的同轴度，以及外转子壳体与防火板之间的间隙。轴向尺寸方面，顶端桨夹到下端安装面的高度会影响重心位置，底部线缆弯曲半径也应纳入装配检查，防止飞行振动使线材受拉或与旋转件摩擦。

　　建模时需要重点表达定子与转子的配合关系：中心轴属于固定支撑链路，外筒和上端盖属于旋转链路，两者之间通过轴承形成相对转动。轴承位、轴肩、端盖止口和磁钢内圆应保持同心，否则在高转速下会放大振动。绕组端部不宜与旋转磁钢或端盖发生接触，模型中可通过简化铜线圈和铁芯叠片体现内部空间分配；磁钢沿内圆周向均布，磁极数量与绕组相数决定换相节奏。外壳上的开孔、切边和黑色装饰环不仅是外观特征，也对应减重、通风和装配定位需求。

　　工程校核中，这类电机不能只看外形，还需把热、振动和连接强度放在同一装配关系里考虑。外筒表面承担散热作用，长时间大油门爬升时，绕组热量经铁芯、支座和外壳向气流传递；桨叶不平衡会把交变载荷传到输出轴和轴承，因此桨夹压紧面、轴端螺母和电机座螺钉都需要有可靠防松。底部三相线在机架内布线时应远离锐边，并保留随振动小幅摆动的余量。对于结构设计人员，该三维结构可用于航模动力舱布置、电机座干涉检查、桨叶安全距离评估以及教学演示；对于选型人员，则可直观理解外转子无刷电机从固定端、旋转端到动力输出端的完整空间关系。
