乐高2x4基础平板积木零件结构

　　该零件对应乐高体系中常见的2x4平板类积木，编号3020，属于薄型基础拼装单元。与常规2x4砖相比，平板的整体高度明显降低，顶面保留两排共八个圆柱凸点，底面则通过标准积木连接结构与其他砖、板或特殊件配合。它在机械结构演示、教学工装、小型自动化夹具验证以及玩具产品开发中都有较高使用频率，尤其适合作为搭建底板、连接垫片、分层承载面或轻载机构的安装基准。

　　从实际使用角度看，这类平板并不只是玩具外观件。在机器人教育和小型实验装置中，2x4平板常被用来铺设传感器安装面、固定微型舵机支架、连接梁类零件，或者在多层堆叠结构中充当间距调节片。由于平板厚度约为标准砖高度的三分之一，设计者可以利用它精细调整层间高度，使齿轮啮合位置、轴系支撑位置或连杆运动间隙更容易达到预期。对于需要频繁拆装的验证平台，平板顶面凸点与底部夹持结构能够提供稳定的定位和可拆卸连接，减少螺钉固定带来的装配时间。

　　建模时需要重点保证凸点间距、凸点直径、板体厚度以及底面连接边界的一致性。乐高基础颗粒采用标准化网格布置，2x4平板沿长度方向布置四个凸点位，沿宽度方向布置两个凸点位，相邻凸点中心距遵循积木系统的基本节距。若凸点位置偏差过大，装配时会出现单侧过紧、多点不同步插入或相邻零件干涉等问题。凸点本身需要保留适当拔模斜度，顶部可设置微小圆角或导入特征，使零件在压入时具有导向作用；底面与凸点配合的区域则要体现容纳圆柱的孔壁和加强结构，不能简单建成实心薄板，否则既不符合真实零件形态，也无法反映拼装时的弹性卡接关系。

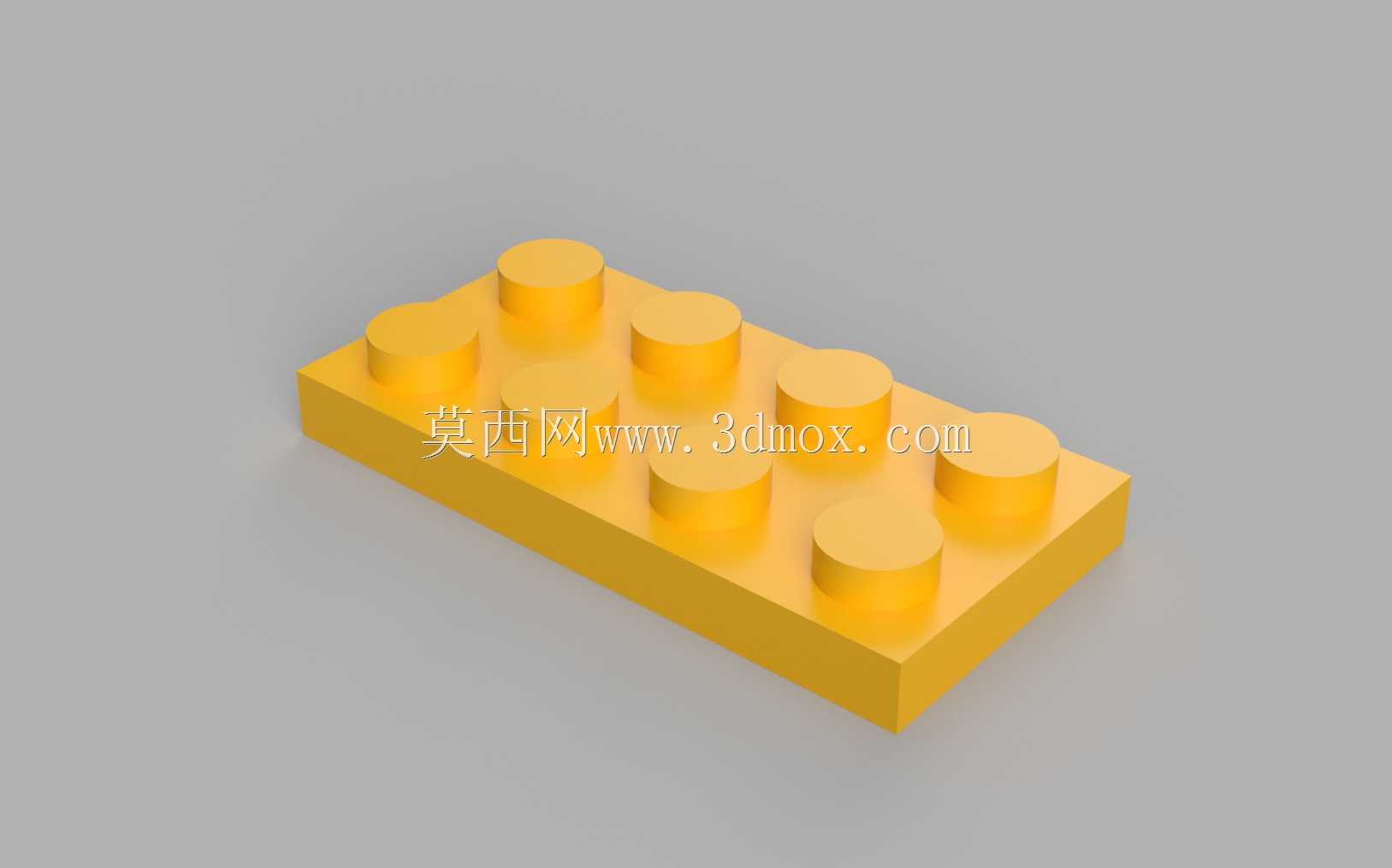

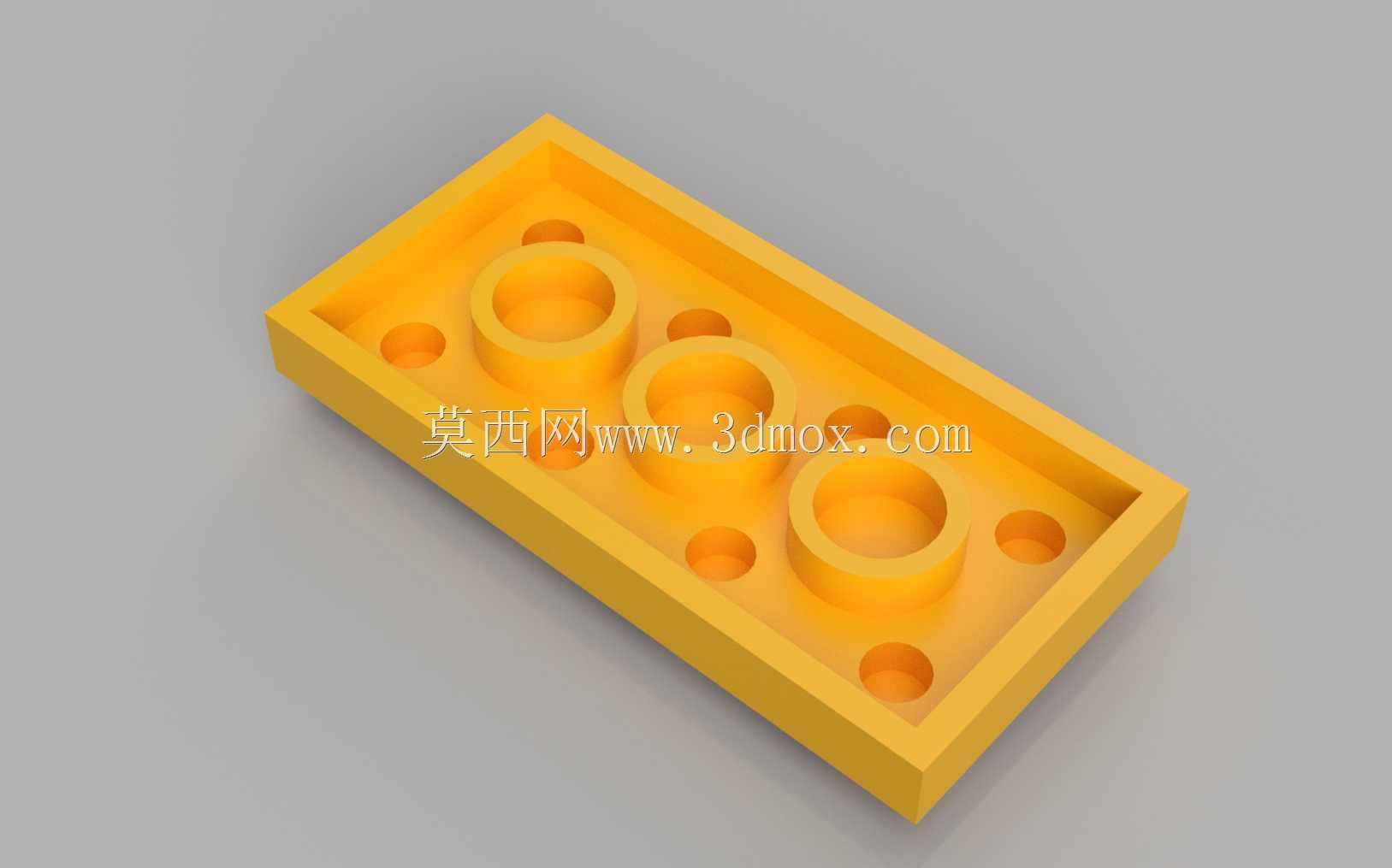

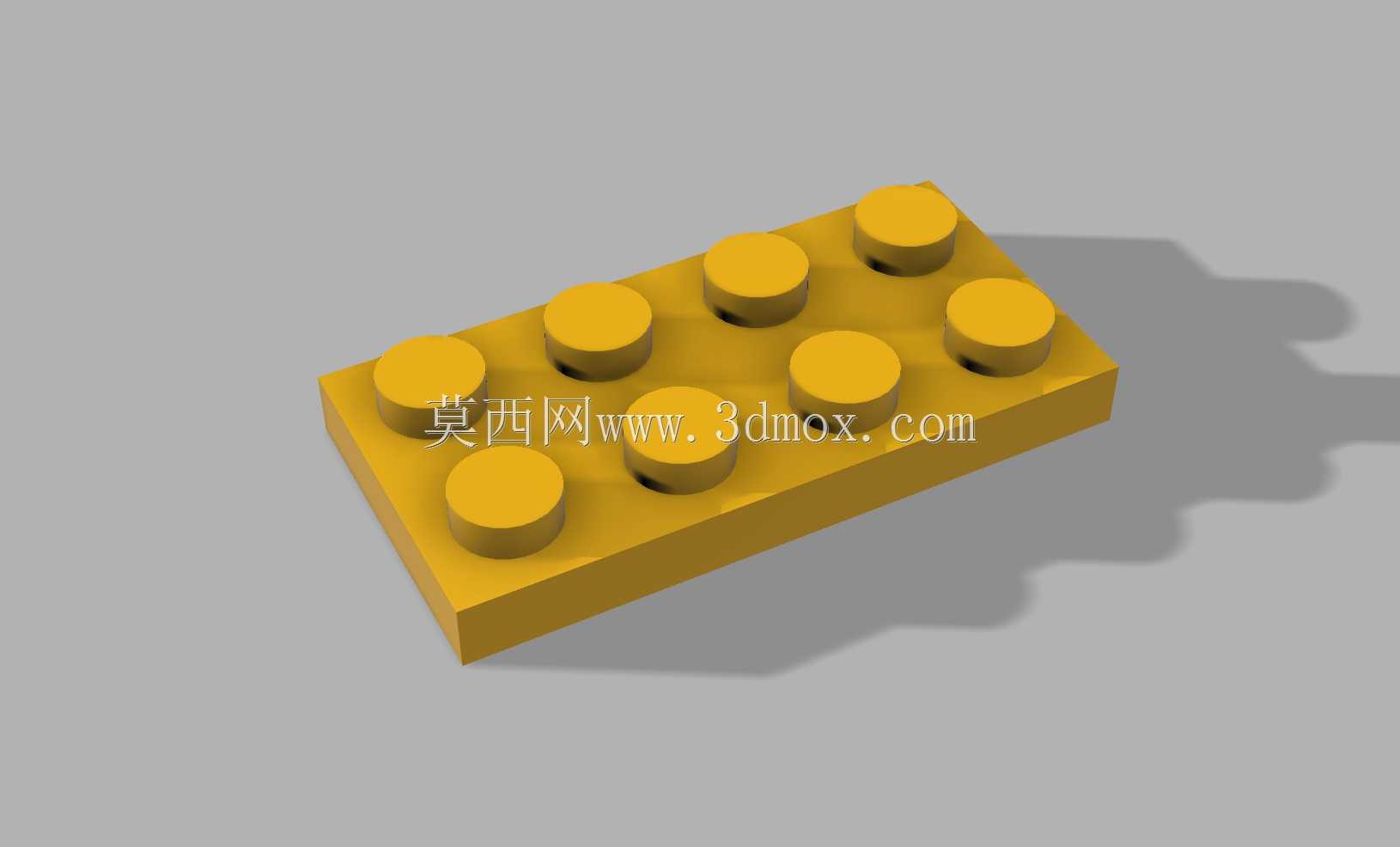

　　外形上，该零件主体为矩形薄板，八个圆柱凸点按规则阵列分布在顶面。板体边缘应保持平直，转角处可按真实注塑件设置小圆角，以避免应力集中并满足模具成型要求。底面不是完全平面，通常包含与凸点对应的连接筒、纵向或横向加强肋以及边缘夹持壁。这些结构在零件脱模、抗弯和拼装保持力方面都有作用：连接筒承担与下方凸点的配合，加强肋提高薄板抗弯刚度，边缘壁则在拼装后限制侧向位移。

　　安装边界方面，使用该平板时需要同时考虑顶面占用和底部包容空间。顶面八个凸点会向上凸起，适合与砖、板或带孔梁类零件连接；底部则需要容纳下方零件的凸点，因此在与自定义支架、3D打印夹具或机加工底座配合时，不能仅按矩形外轮廓预留空间，还要为底部连接筒和肋位留出高度。若将平板作为螺钉安装面，应避免在凸点中心直接打孔破坏标准连接位置，可选择两排凸点之间的平板区域或利用外接压板固定。对于承载较轻的传感器、导线夹、标识牌等附件，这种平板能够通过积木拼接快速调整位置；对于载荷较大或受力反复的机构，则应增加梁、销或螺钉连接，避免仅依赖凸点摩擦承载。

　　结构设计思路上，该模型适合用于验证标准积木零件的参数化建模方法。可先建立单凸点截面和板体基础轮廓，再按节距阵列生成顶面特征，随后根据底部装配关系构建连接筒与加强肋。建模过程中应区分外观面和配合面：外观面关注圆角、拔模和壁厚均匀性，配合面关注凸点中心距、外径变化、插入高度以及底部孔位的同轴关系。若用于运动机构仿真，还需将平板与相邻砖、梁、销之间的接触位置简化清楚，保留实际干涉判断所需的几何边界，不必把无关细小纹理纳入运动分析。

　　在注塑制造语境下，该类零件属于典型薄壁塑料件，材料常见为ABS。壁厚应尽量均匀，凸点与底板交接处、连接筒与肋条交接处都要考虑圆角过渡，防止冷却收缩造成缩痕或变形。拔模方向通常沿板厚方向，凸点外壁和底部筒壁都需要轻微斜度，以便模具开模。若把该三维结构用于教学或二次设计，这些细节能够帮助设计者理解玩具积木为何在频繁插拔下仍能保持较好的定位精度和装配手感。

　　整体而言，2x4平板虽然结构简单，但它体现了标准化模块化零件的核心价值：以统一节距、统一连接方式和稳定外形边界，组合出多样化结构。工程人员在搭建原型时，可利用它快速形成平面基座、调整层距、扩展安装位置；在三维建模练习中，则可通过它掌握阵列、拔模、圆角、薄壁、加强肋和装配干涉检查等基础建模技能。
