乐高兼容树莓派摄像头U型挂载支架

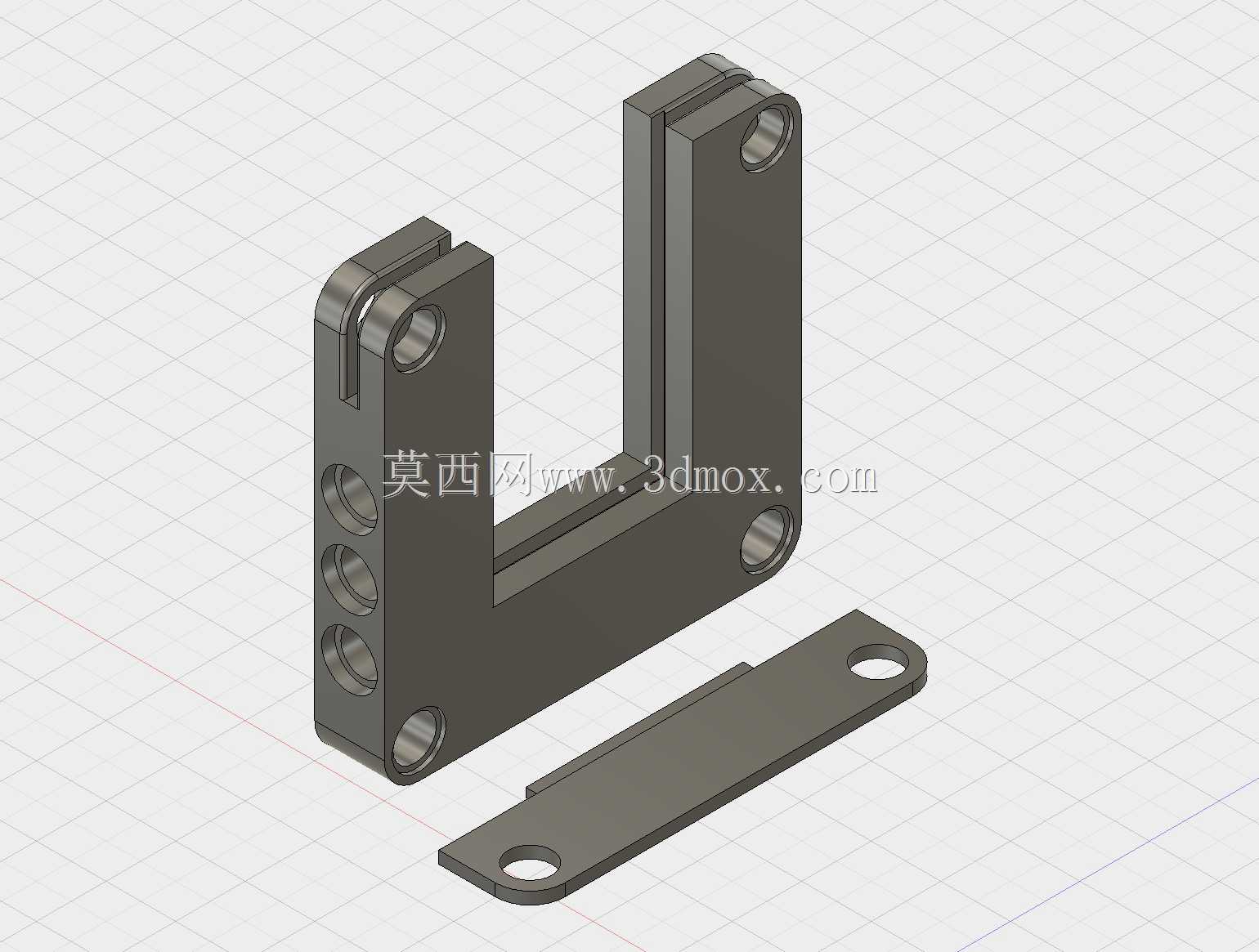

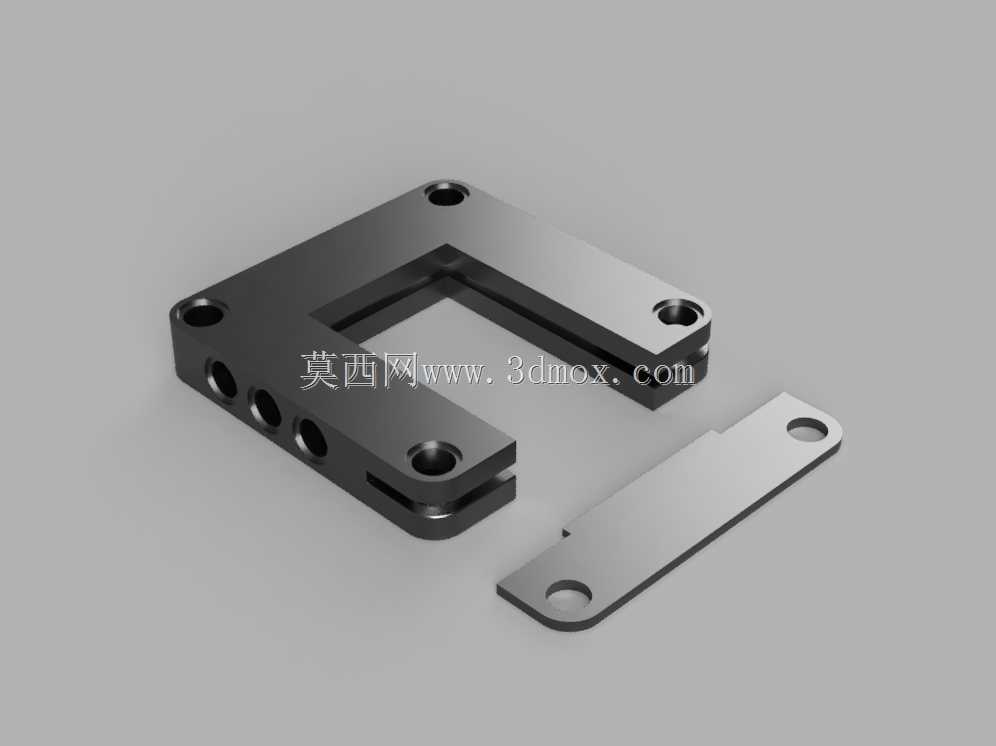

　　这套挂载结构的核心需求来自桌面教育机器人的视觉扩展场景，很多基于BrickPi、PiStorms控制器搭建的乐高教学机器人，在做循线、色块识别、视觉避障实验时，树莓派配套的CSI摄像头往往没有合适的固定位，直接用胶带或者零散积木捆扎会出现镜头光轴偏移、震动后角度跑偏的问题，走线也容易和运动关节干涉。整套零件拆分为U型主夹座和长条压片两个部分，没有复杂的倒扣或者薄壁悬空结构，不管是用FDM3D打印做小批量试制，还是后续开简易注塑模做量产配件，都不需要特殊的侧抽芯结构，打印时沿安装平面平铺摆放就能获得足够的层间强度，日常拆装反复插拔销钉也不容易出现孔位开裂。

　　从安装边界来看，U型夹座的两个竖臂完全沿用乐高科技系列的孔位间距标准，竖臂侧面排布的四个通孔和上下端面的沉孔，中心距严格匹配乐高科技梁的7.98mm孔距公差，既可以直接穿标准乐高销钉和现有机器人的梁体拼接，也能替换成金属轴做刚性锁附，适配不同负载的使用场景。夹座的U型开槽宽度刚好容纳树莓派摄像头的PCB板边缘，槽内预留的间隙可以贴一层薄EVA泡棉，夹紧后不会刮伤摄像头电路板的阻焊层，同时能抵消3D打印带来的尺寸误差，避免板件在槽内出现旷量。配套的长条压片两端各做了一个同轴通孔，压片覆盖在摄像头PCB的外侧，两个孔位和U型夹座竖臂顶端的孔位完全对正，穿入两根销钉或者短轴之后就能把摄像头牢牢封在夹座的开槽内部，不需要在摄像头PCB上额外打孔，也不会遮挡镜头的视场角。

　　设计时特意把夹座的受力路径做了对称处理，摄像头的重量通过PCB板面均匀传递到U型槽的两个接触侧壁，再通过竖臂上的连接销钉分散到相连的乐高梁结构上，不会出现单侧悬臂受力导致的支架变形。竖臂上多余的侧孔一方面是为了兼容更多安装角度——使用者可以根据机器人的布局，选择把支架固定在机器人本体的顶部、前端侧面甚至朝下的底盘位置，只需要更换不同孔位的销钉连接点就能调整镜头的俯仰角度，不需要重新打印整个支架；另一方面这些镂空孔也和乐高科技件的外观风格保持统一，装配完成后和整套机器人的积木结构视觉上完全协调，不会出现突兀的自定义配件违和感。

　　实际调试视觉程序的时候，这套支架的刚性表现远好于零散积木拼搭的固定结构，机器人在桌面快速移动、转向的时候，摄像头不会出现多余的抖动，采集到的画面没有果冻效应，色块识别的坐标偏差能控制在1个像素以内。压片和主夹座的分体设计也方便后续维护，需要更换摄像头或者调整镜头角度的时候，只需要拔出两根固定销钉就能取下压片，抽出摄像头调整位置，不需要拆解整个机器人的挂载结构。夹座所有外露的棱边都做了0.5mm的圆角处理，没有尖锐的打印毛刺，学生在课堂上拆装的时候也不会划伤手指。开槽的深度经过匹配，摄像头排线可以从U型夹座的后侧缺口自然引出，顺着相连的乐高梁走线，用理线扣固定之后不会被机器人的行走轮或者机械臂关节剐蹭，避免实验过程中出现排线松脱导致的画面中断问题。整个结构的壁厚控制在2.5mm，在PLA材料下既能保证足够的夹持强度，整体重量也控制在很低的水平，不会给小型教育机器人的行走机构增加额外负载，不会改变机器人原本的重心位置，避免爬坡或者快速启停时出现倾翻。
