自行车便携气泵卡扣式固定支架

　　骑行出行场景里，便携手动打气筒是随车应急补胎、调整胎压的必备小件，这类细长圆柱状的气泵没有原生安装点位，常规放置在背包内会占用储物空间，长途颠簸路段还容易和包内工具磕碰刮伤筒身，这款固定支架就是为解决23.2mm直径规格的便携气泵随车挂载需求开发的结构件。

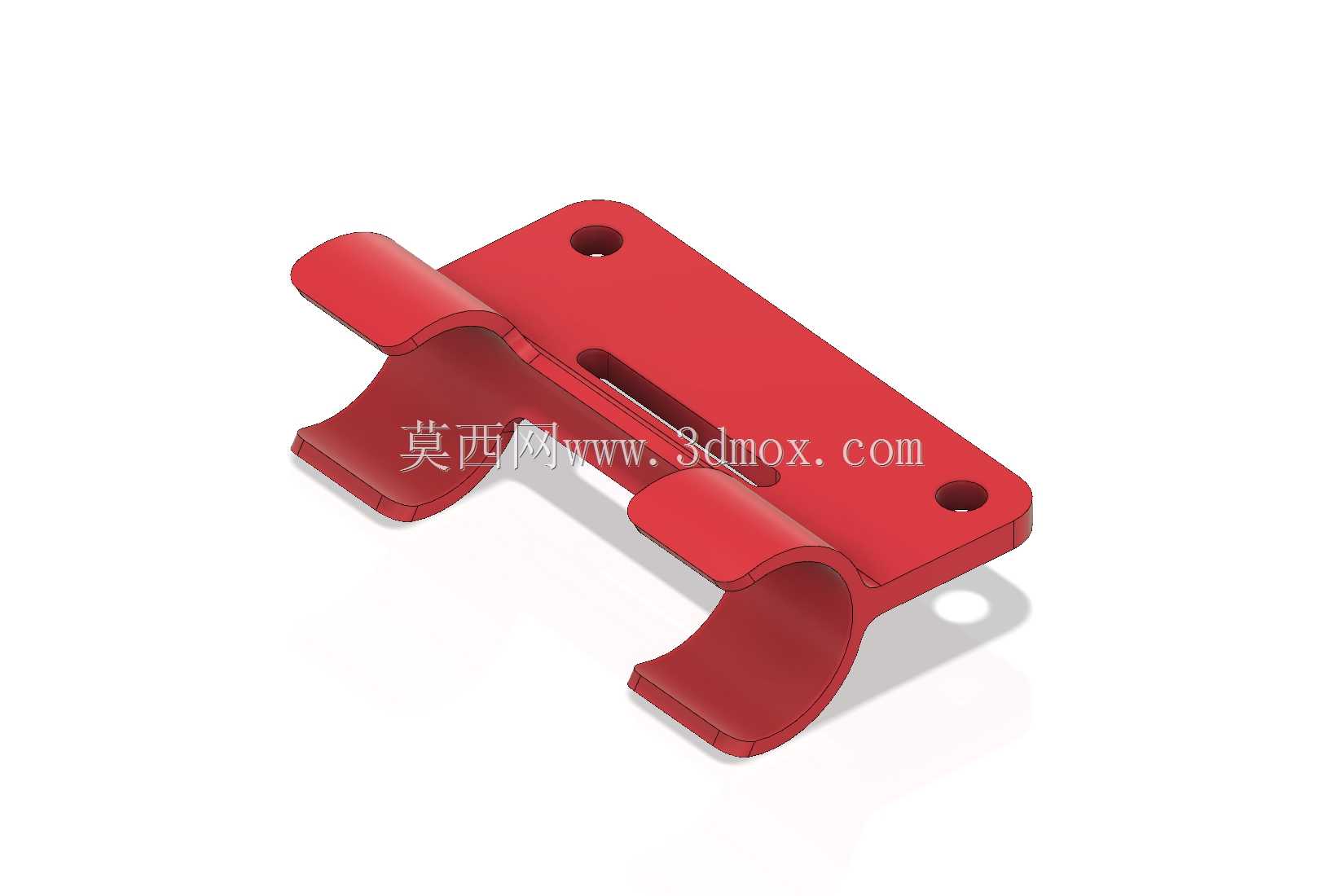

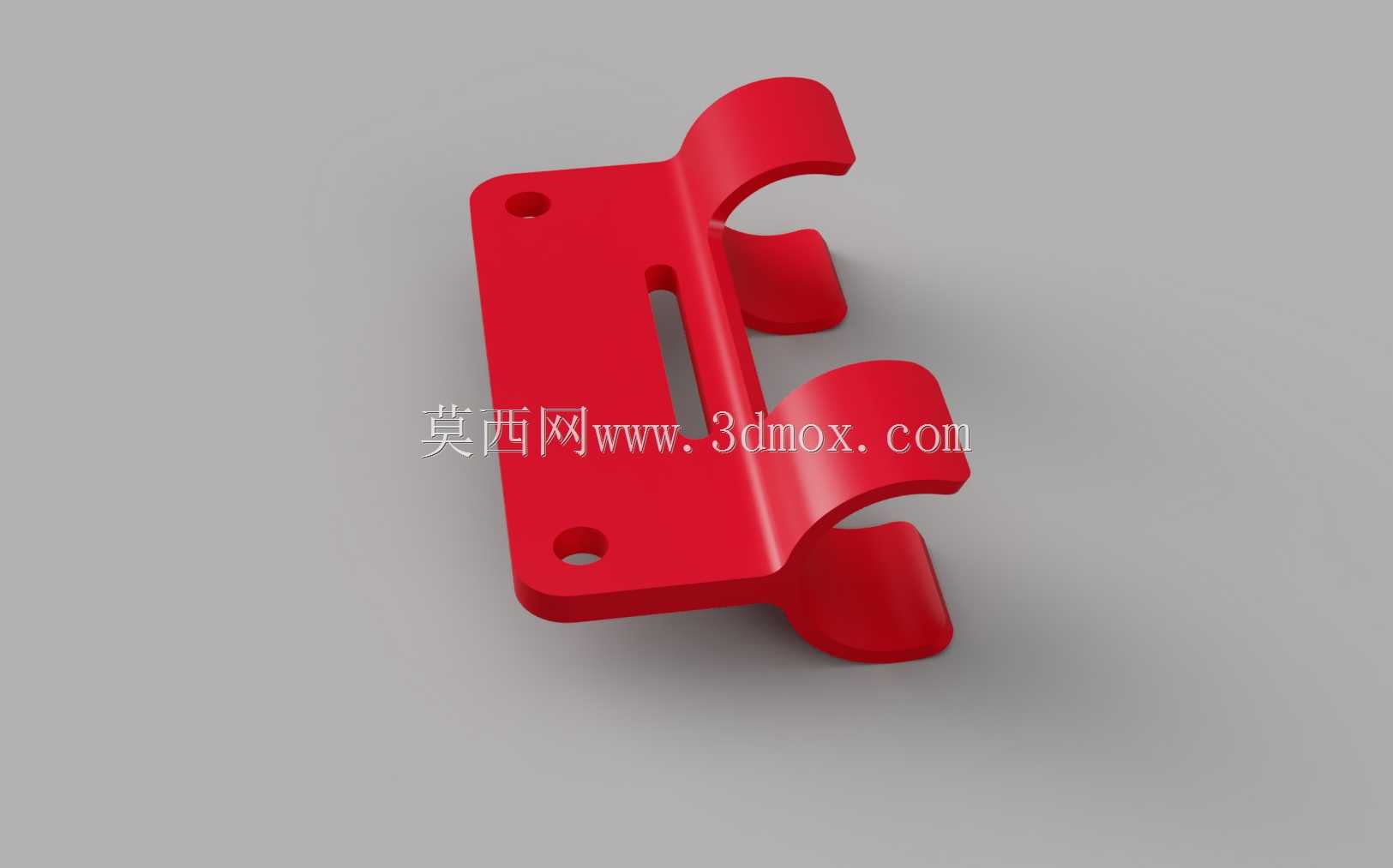

　　从实际安装边界来看，支架整体采用平板基座加双侧弹性抱箍的一体化布局，基座板面预留了四个沉头安装孔，孔位间距匹配常见山地车、城市通勤车车架下管、立管的预留安装螺孔间距，安装时直接用M5规格的十字盘头螺丝穿过沉孔锁附在车架管材的预设螺柱上，沉孔设计可以让螺丝头部完全埋入支架板面，不会出现凸起刮擦气泵筒身或者骑行者裤腿的问题。基座板面中间额外开设了一条长条形通槽，这个槽位是专门为尼龙扎带、魔术贴搭扣带预留的穿行空间，当车架没有对应预留安装螺孔、或者用户需要把支架固定在管径不同的车架位置时，可以直接将尼龙搭扣带穿过长槽，绕紧车架管材后反向粘合固定，不需要额外在车架上钻孔攻丝，适配不同年款、不同品牌车型的安装需求。

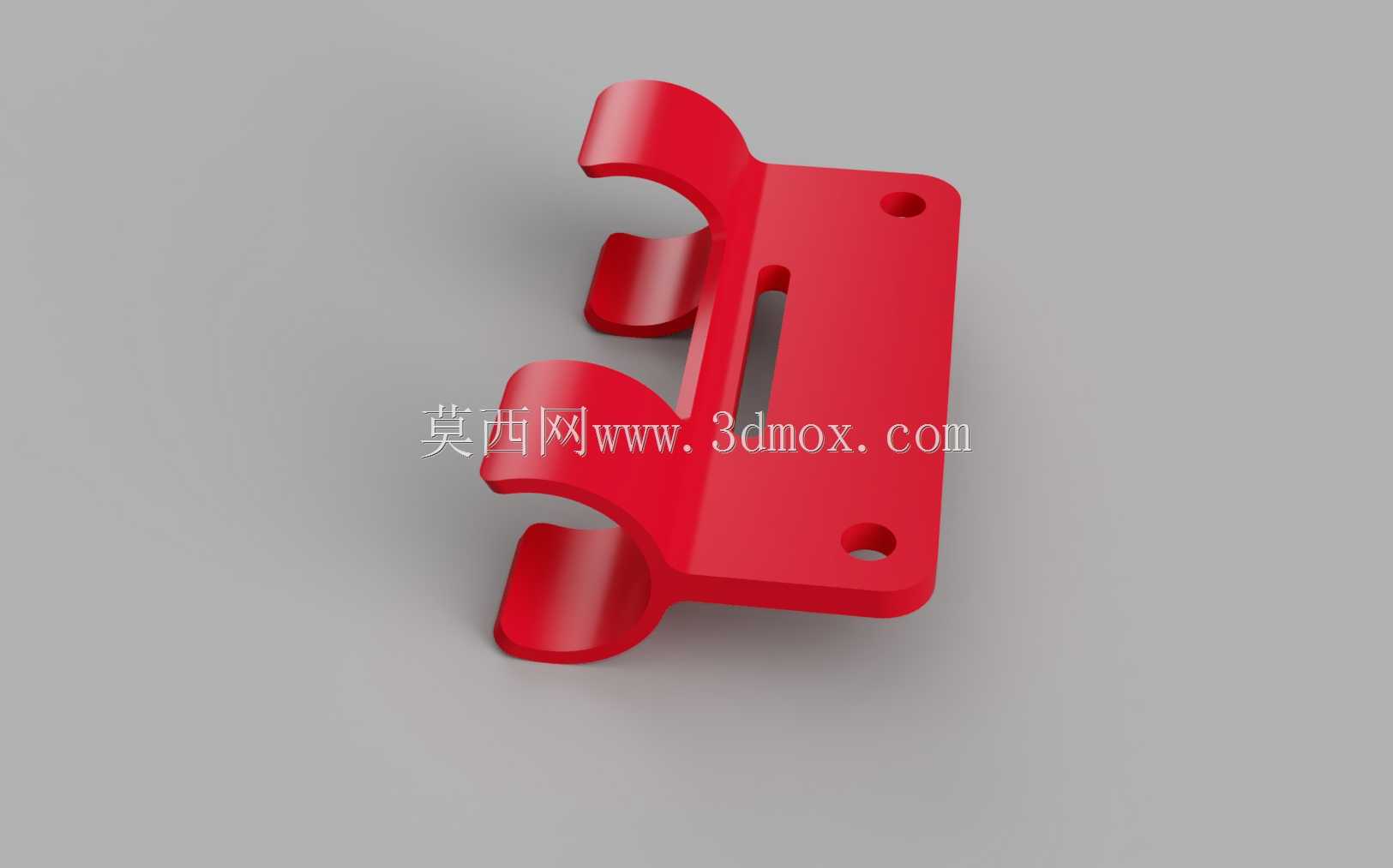

　　两侧的抱箍结构是整个支架的核心功能部分，两个半圆弧卡扣的内直径严格匹配23.2mm气泵的外筒尺寸，圆弧开口处做了小幅外扩的导入倒角，气泵压入卡扣的时候不需要太大的按压力，顺着倒角就能滑入圆弧型腔，卡扣本身的壁厚经过受力校核，采用常用的改性PP或者尼龙注塑成型，材料本身的弹性可以让抱箍开口产生微量形变，气泵卡入之后圆弧面完全贴合筒壁，依靠材料回弹力产生的抱紧摩擦力固定气泵，日常骑行经过颠簸路面、碾过坑洼的时候，气泵不会出现轴向窜动、甚至松脱掉落的情况。需要取用打气的时候，直接向外扳动气泵就能克服卡扣的抱紧力取出，不需要拆卸螺丝或者解开绑带，操作逻辑非常顺手。

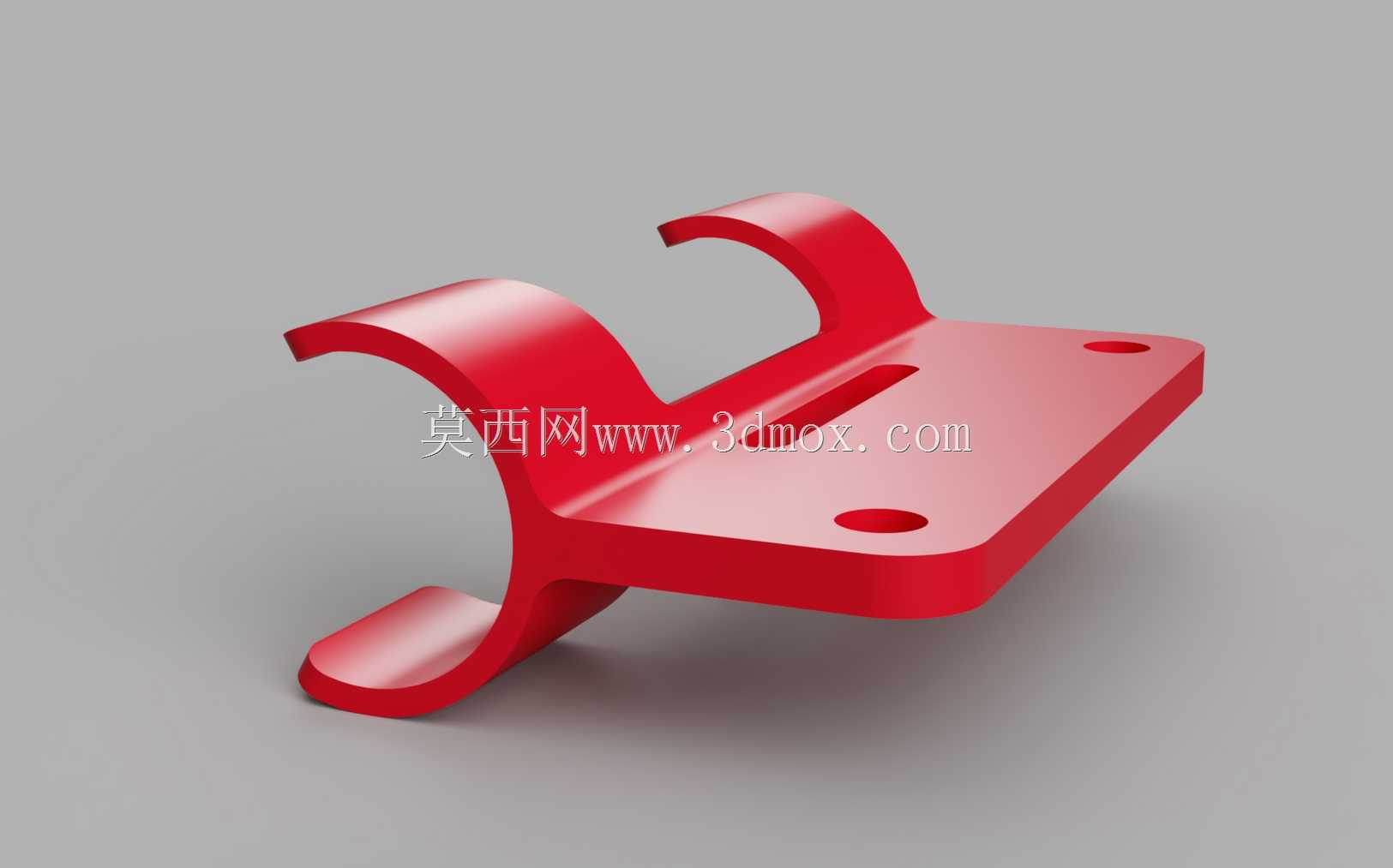

　　结构细节上，支架的背部在平板和抱箍衔接的位置做了加强筋过渡，骑行过程中气泵的重量会持续对抱箍根部施加弯折力矩，如果没有加强结构，长期使用后抱箍根部容易出现应力发白、甚至断裂的问题，加设的加强筋把抱箍和基座连为整体，大幅提升了衔接位置的结构强度，反复拆装气泵数百次也不会出现塑性变形。基座上螺丝孔和抱箍型腔之间预留了足够的安全距离，这个空隙刚好可以容纳常规自行车水壶架的固定夹片，用户不需要额外加装独立支架，就能在挂载气泵的同区域同时固定小型水瓶、便携维修工具罐，充分利用车架上有限的安装空间，避免多个支架堆叠锁附造成的螺丝干涉、布局拥挤问题。

　　建模过程中需要重点把控几个配合尺寸：首先是抱箍内圆的公差，需要控制在±0.1mm以内，尺寸过小会导致气泵压入困难，甚至撑裂抱箍，尺寸过大则抱紧力不足，颠簸时容易异响脱落；其次是中间穿带槽的宽度，要匹配常用20mm宽度的尼龙魔术贴绑带，槽口边缘做圆角处理，避免尖锐边角切割绑带造成织带起毛断裂；所有外露的棱边都做了R0.5mm以上的圆角，既避免注塑件产生应力集中，也防止尖锐边角刮伤气泵表面的阳极氧化层或者骑行者的皮肤。整个支架没有复杂的抽芯结构，注塑模具可以采用简单的两板模结构，量产时成型效率高，成本低廉，完全符合民用骑行配件的大批量生产需求。
