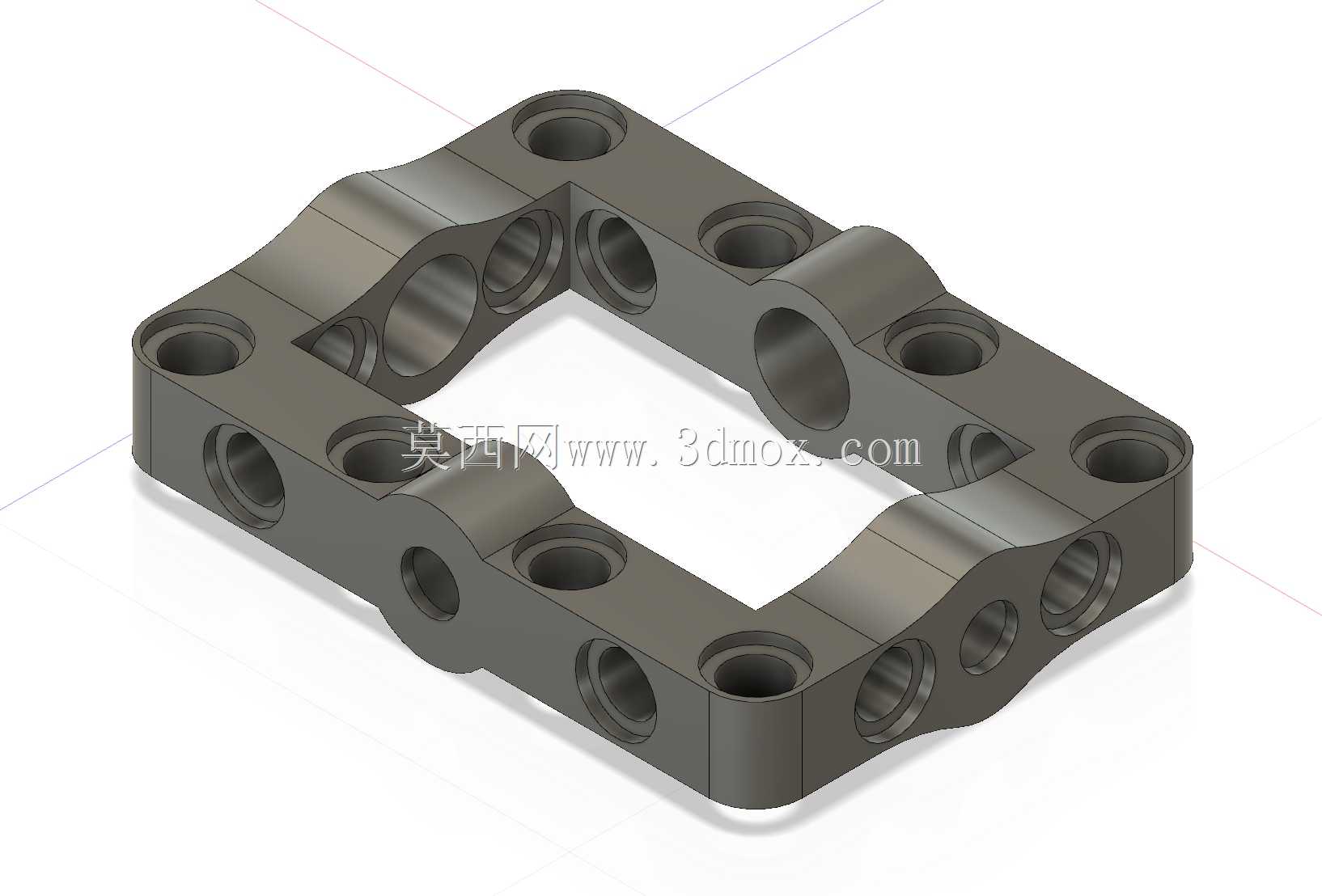

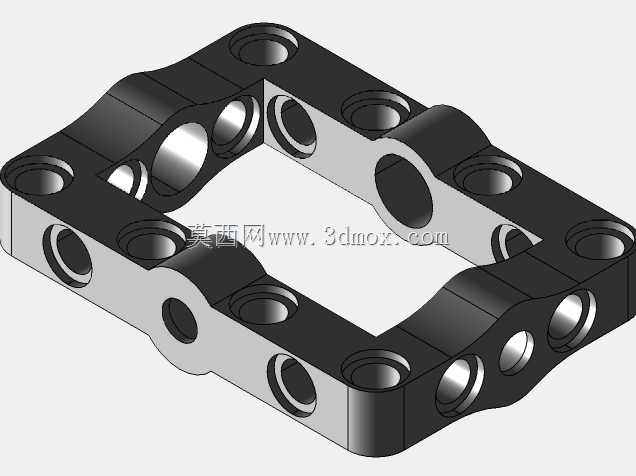

乐高科技5x7孔框式滚珠轴承安装臂

项目分类:通用机械零部件 发布时间:2022-05-03 ID:619141
  • 乐高科技5x7孔框式滚珠轴承安装臂
  • 乐高科技5x7孔框式滚珠轴承安装臂

  该零件面向乐高科技积木体系中的动力传动改装场景,核心用途是在5x7规格的开放式框形 liftarm 基础上,预留标准滚珠轴承的嵌装定位空间,解决原生积木孔位直接穿轴时,塑料孔壁与金属转轴长期相对转动产生的摩擦阻力大、孔位磨耗扩孔、高速传动卡滞的问题,在小型积木差速器、模型小车传动桥、桌面小型演示机构里作为轴承承载支架使用。

  从实际装配边界来看,零件整体外轮廓延续乐高科技系列5孔宽、7孔长的框式 liftarm 标准尺寸,外轮廓长宽完全匹配原生64179号零件的安装占位,不需要改动周边配套梁、销、轴的布局即可直接替换原零件;零件四周侧壁的标准 Technic 孔位完全保留原生孔距,所有十字销孔、光轴孔的中心距严格遵循乐高8mm基础模数,侧壁厚度、孔位倒角和原生零件保持一致,周边拼接的梁、连杆、销件不会出现干涉。中间的开放式矩形镂空区域是改装设计的核心:在框体上下两条横梁的对应孔位处,将原有的普通穿轴孔扩孔为轴承安装座,座孔内径匹配常用微型滚珠轴承的外径,座孔深度和轴承厚度适配,轴承装入后端面和梁表面基本齐平,不会突出到框体内部占用镂空空间,也不会向外凸起影响外侧零件拼接。

  设计思路上没有改动原 liftarm 的外部拼接接口,所有改装特征都集中在孔位内部:轴承座孔边缘做了小角度导入倒角,压装轴承时可以自动导正,不会刮伤轴承外圈;座孔和轴承外圈采用小间隙过渡配合,手工压入即可固定,不需要额外粘接,轴承内圈穿过传动转轴后,转轴转动时仅轴承内部滚动体发生摩擦,相比原生塑料孔直接和轴干摩擦,转动阻力可以降低一个数量级,长期运转也不会磨坏塑料孔壁。框体中间的大镂空区域一方面保留了原零件的减重效果,另一方面给差速器的齿轮组、转轴转接件留出充足的运转空间,差速器的伞齿轮可以完全容纳在框内,转动时不会和框体内壁发生刮擦。

  在实际模型小车的传动桥装配中,这个框形臂同时承担两个作用:一是作为差速器壳体的外围安装框架,通过四周的标准销孔和左右两侧的传动梁、悬挂臂拼接固定,把整个差速器总成定位在车桥的中心位置;二是作为左右输出轴的轴承支撑,两个输出轴分别穿过框体两侧嵌装的滚珠轴承,轴承承担转轴的径向载荷,转轴高速转动时不会出现径向窜动,齿轮啮合间隙可以保持稳定,不会因为塑料孔磨损出现齿轮跳齿、卡滞的问题。在桌面小型机械演示装置里,这个零件也可以作为小型转轴的跨距支撑框,两个轴承分别支撑长转轴的两端,框体本身通过周边孔位固定在底板或者铝型材支架上,不需要额外加工定制轴承座,用积木销件就可以完成全部装配,拆装调整非常方便。

  结构细节上,框体四个转角位置做了和原生 liftarm 一致的圆弧过渡,避免转角处应力集中,承受拼接销的挤压力时不会出现开裂;轴承座孔的底部做了限位台阶,轴承压入到台阶位置就无法继续向内移动,保证两个轴承的同轴度,穿轴时不会出现别劲的情况;所有外露的孔位都保留了乐高零件标准的脱模倒角,销件插入时手感顺滑,不会出现毛刺卡滞。零件的侧壁厚度在轴承座位置做了局部加厚,保证轴承外圈被塑料壁完全包裹,压装轴承时座孔不会被撑裂,承重能力和原生实心梁位置保持一致。

  这类改装零件的适用场景集中在小载荷、高转速的积木动力传动系统,比如用乐高电机驱动的模型小车、小型传送带演示模型、桌面机械臂的关节转轴支撑,原生塑料孔的摩擦阻力在高转速下会消耗大量电机扭矩,改装轴承之后电机的动力可以更多传递到执行端,小车行驶阻力更小,机构运转更平顺,同时零件的拼装兼容性完全保留,不需要破坏原有积木套装的其他零件,拆装后可以随时换回原生零件,灵活度很高。
