乐高兼容滚珠轴承座转向支撑构件

　　这套构件的建模出发点，是把标准滚珠轴承的承载逻辑和积木式快速拼接的装配习惯结合在一起，做一个可以直接嵌入小型传动链路的支撑壳体。日常做桌面级机械原型、教学演示台架或者小型车辆底盘的时候，很多人都会遇到一个很现实的问题：单独采购的微型轴承没有合适的定位座，要么靠3D打印临时凑一个壁厚不均的套，要么用整块铝料铣削，加工周期长，改一次孔位就要重新下料。这个壳体把轴承安装孔、底座固定孔和侧向连接凸台整合在同一个零件上，装配时不需要额外配做定位衬套，轴承外圈直接压入上部的圆筒型腔，轴向靠台阶面限位，径向配合面预留了合理的压装余量，既能保证轴承内圈转动时外圈不跟转，又不会因为过盈量太大把轴承外圈夹变形导致滚珠卡滞。

　　从实际装车的场景来看，这类轴承座最常出现在小型车辆的转向连杆支点、舵机摇臂的回转支撑，还有桌面传送带的从动辊两端。拿汽车转向机构的教学模型来说，转向节绕主销转动的位置如果没有轴承支撑，直接用塑料孔和金属轴对磨，转几十次就会出现旷量，方向回正的手感也会发涩；把这个轴承座装在转向桥的安装面上，转轴穿过轴承内孔，转动阻力可以降到原来的五分之一以下，而且长期反复摆动之后孔位不会磨出椭圆间隙。底座上的三个沉孔是按照标准积木的孔间距排布的，既可以用螺丝直接锁在金属底板的对应螺纹孔上，也能和带孔梁、连杆类积木件穿插销连接，跨材质装配的时候不需要重新划线打孔，这一点在快速迭代原型的时候特别省时间。

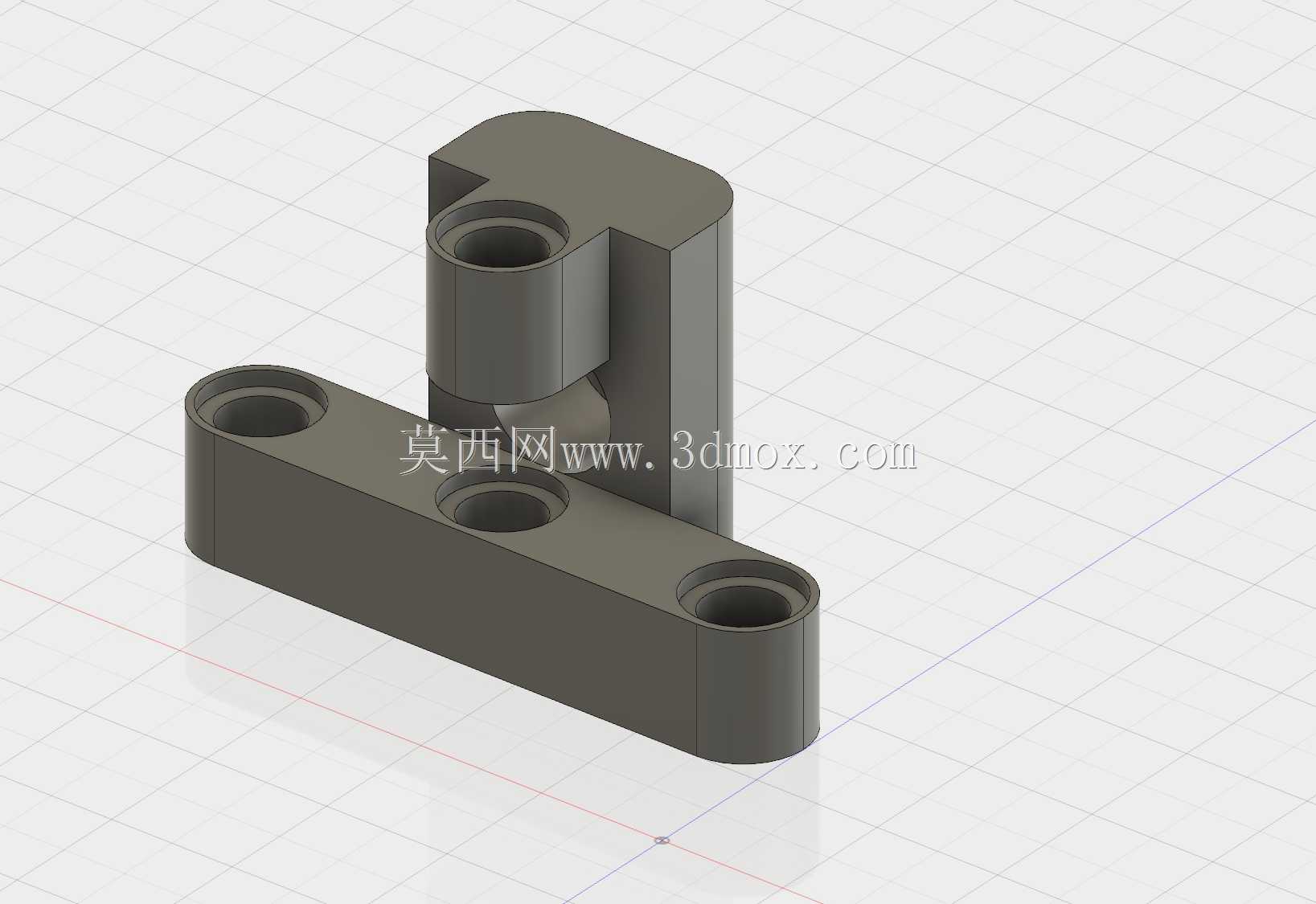

　　结构设计上，上部的轴承容纳筒做了加厚侧壁，筒身和底部长条形安装板之间用了大圆角过渡，没有出现尖锐的应力集中棱线。轴承工作时承受的径向载荷会通过筒壁传到过渡圆角，再分散到底座的整个安装面上，而不是集中在某一个螺丝孔周围。底座的三个安装孔分别布置在两端和中部，两端的孔负责抵抗倾覆力矩，中部的孔把底座中段压紧，避免长板在受力时中间拱起。如果安装面本身平面度一般，三点压紧的方式也比四点压紧更不容易出现壳体被强行拉变形的情况，轴承孔的同轴度不会因为安装应力而跑偏。

　　尺寸边界方面，底座的长条轮廓适配两到三个标准积木单位的安装跨度，上部圆筒的高度刚好容纳标准微型滚珠轴承的厚度，顶端没有多余的凸出结构，周边连杆摆动的时候不会和筒身发生运动干涉。建模时所有孔位都做了同轴度约束，轴承内孔和底座安装面的平行度、安装孔的位置度都按照小型传动件的常规公差设定，拆件出工程图的时候可以直接标注配合公差，不用再反复调整几何关系。壳体的壁厚在保证刚性的前提下做了均匀化处理，不管是用注塑工艺批量生产，还是用FDM打印做单件验证，材料收缩都比较均匀，成型之后轴承孔的圆度能够保持在可用范围内。对于做机械结构设计的人来说，这种把标准轴承安装接口和模块化拼接接口合二为一的零件，省去了大量重复画底座、画轴承套的时间，搭建设备时可以把精力更多放在传动路线和运动逻辑的验证上。
