乐高科技1x4带孔砖积木结构件

　　在桌面机械原型、教育机器人套件和小型自动化演示装置里，这类1x4乐高科技砖常被用作最基础的横向承载梁。它不是普通装饰积木，顶面保留四个标准凸点，侧面沿长度方向布置三个贯通圆孔，使零件既能按常规积木方式上下堆叠，也能通过销、轴、十字轴或连接件完成侧向铰接与贯穿固定。实际搭建中，它往往承担框架横梁、连杆支座、传感器安装条、机械臂节段或教学台架骨架的角色。

　　从结构功能看，顶面凸点负责与上方砖板形成稳定的摩擦和定位配合，底部对应空腔则容纳下层凸点；侧面圆孔的价值在于把单纯的堆叠关系扩展为空间装配关系。孔位沿砖长等距分布，与乐高科技体系的单位网格保持一致，因此销轴穿入后可以和梁、臂、曲柄、轮座等零件形成可旋转或可锁紧的连接。若使用摩擦销，节点可保持设定角度；若使用光滑销，则能作为转动副使用；若穿入十字轴，还可传递扭矩或与齿轮、摇臂联动。

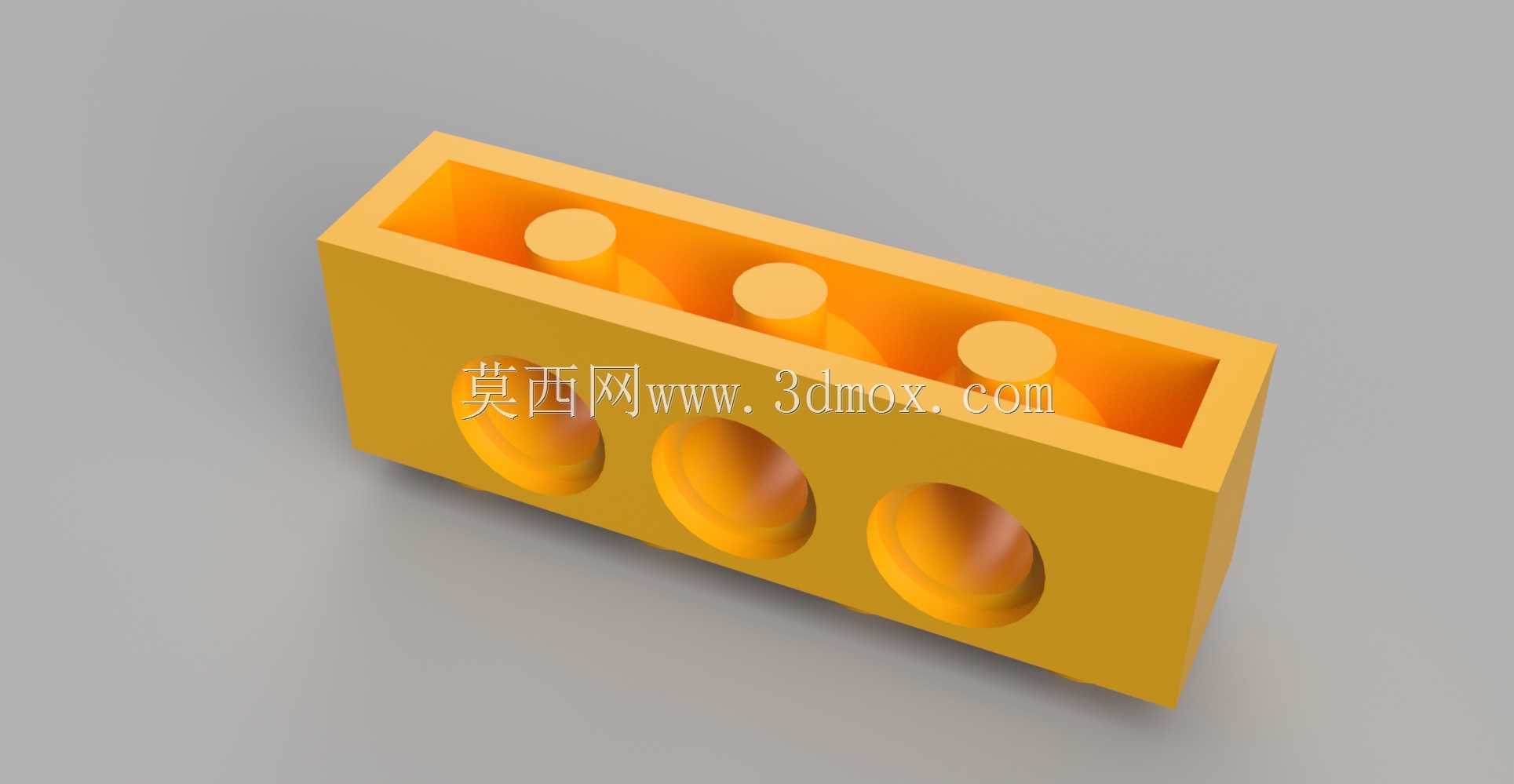

　　建模时需要重点处理两类配合边界。其一是凸点与砖底空腔的插拔关系，凸点外径、根部圆角、内腔拔模斜度和顶面壁厚都会影响拼插手感；其二是侧孔与销轴的同轴关系，三个孔的中心距必须落在统一节距上，孔口倒角和内壁圆柱面要保证连接件能够顺畅穿入。孔与顶部凸点之间存在较薄的实体区域，圆角过渡不能只按视觉效果处理，而应反映注塑件在壁厚均匀、冷却收缩和脱模方向上的典型特征。

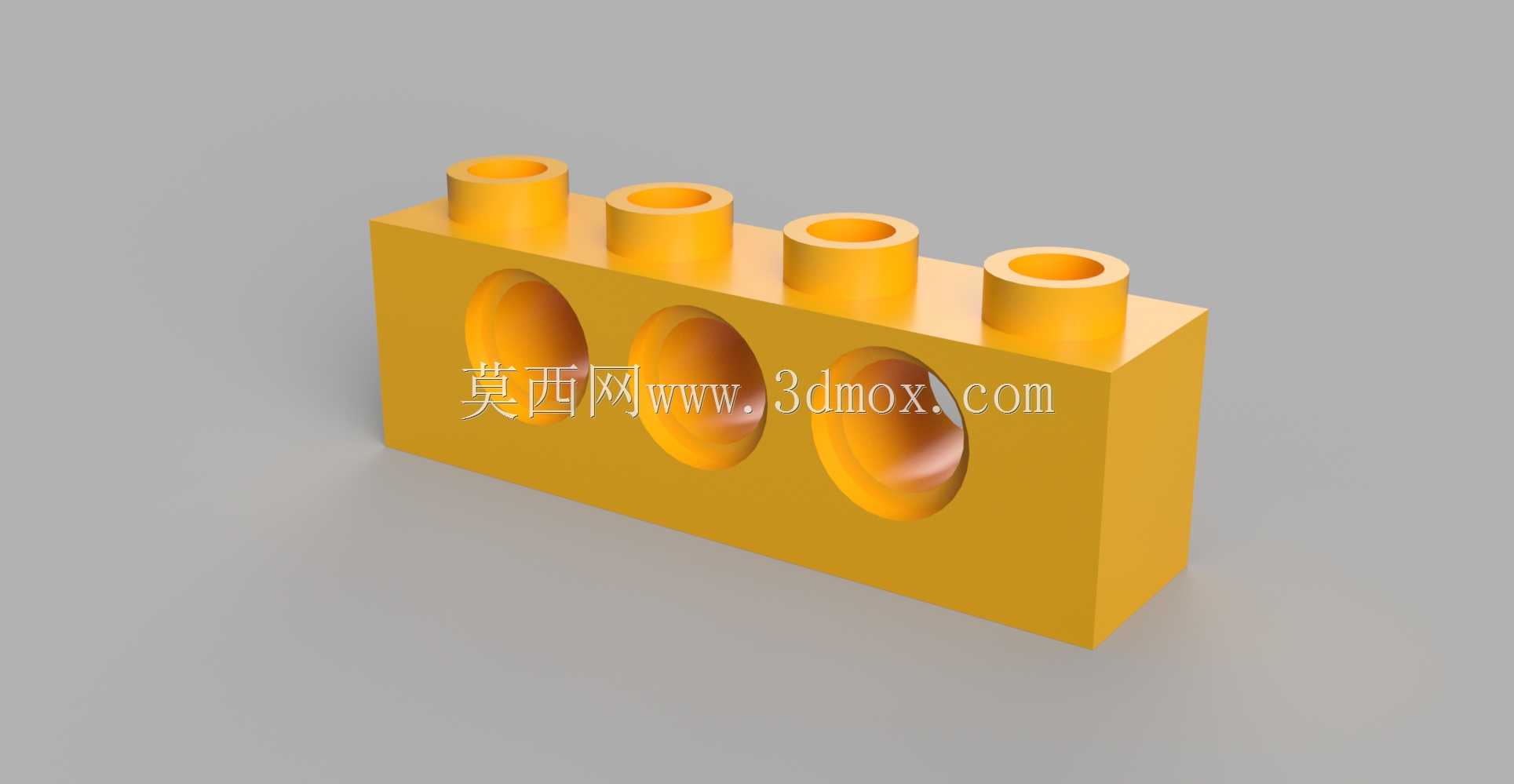

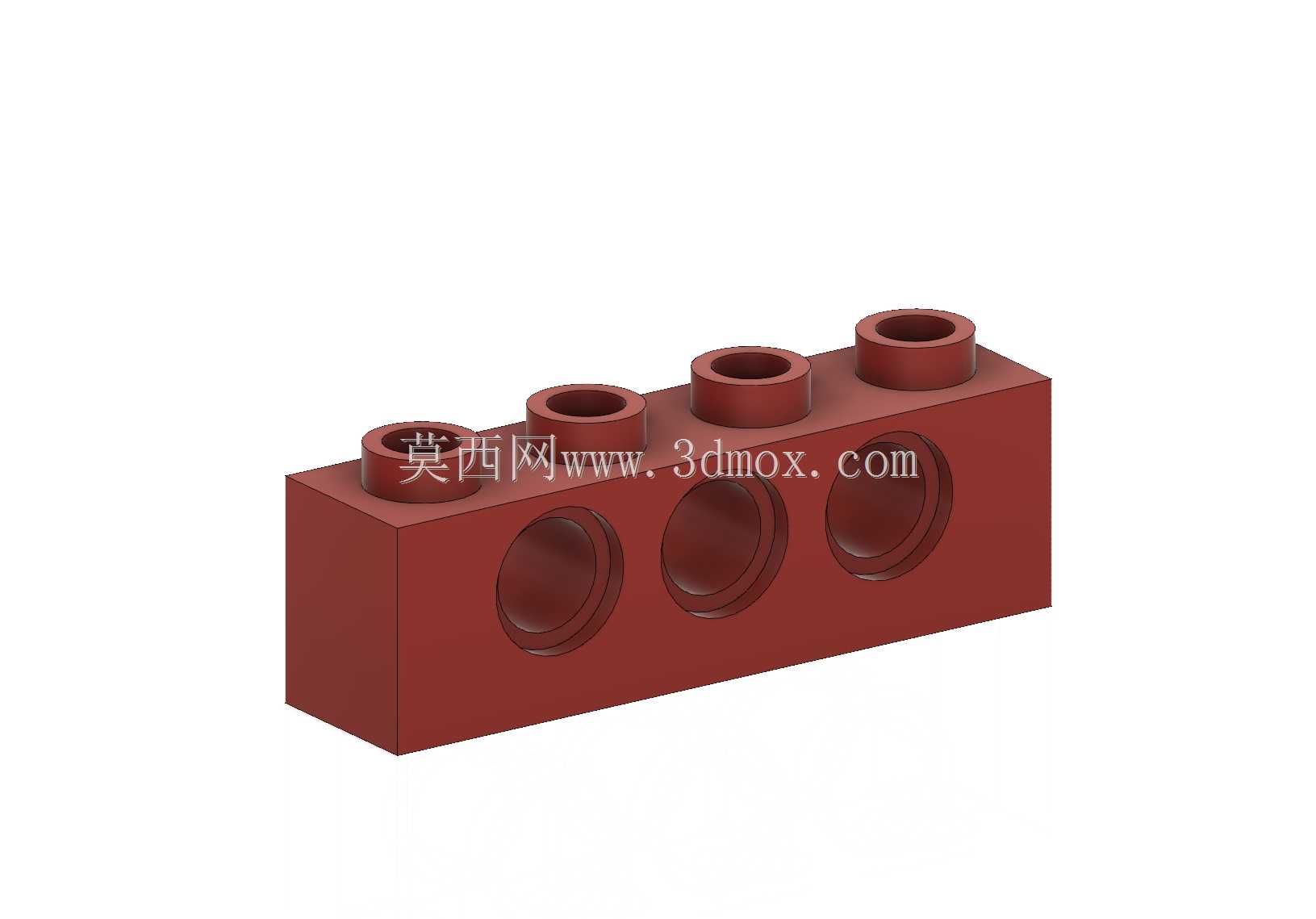

　　外形上，该零件为长方体砖体，长度对应四个乐高单位，宽度为一个单位，高度符合科技砖标准厚度。顶面四个圆柱凸点排成一列，侧面三个圆孔位于砖体高度方向的中部，孔与孔之间由实体隔层分开。安装到机构中时，长度方向决定相邻连接点的跨度，宽度方向决定它在单排框架中的占位，高度方向则影响上下层叠装后的总厚度。若把多块砖平行布置，可形成宽度更大的基座；若首尾通过销接延长，则可拼出更长的框架梁；若与弯梁、连杆、轴套组合，还能构成四连杆、抓取夹爪或可调支架。

　　在教学场景中，这种零件适合用来演示模块化设计思想：同一个构件通过不同连接方式，可以在一个装置里作为固定梁，在另一个装置里作为摆动连杆。工程建模时不应只还原外轮廓，还要把内腔、凸点根部、孔口倒角、侧壁厚度和脱模斜度纳入模型，使剖切、装配干涉检查和3D打印复装都具有参考意义。对于机器人教育套装，它的孔位精度直接影响轮轴同轴度和臂长一致性；对于桌面工装原型，它则提供了低成本、可反复拆装的结构基础。

　　该砖的设计思路体现了积木系统从静态拼搭向机械传动扩展的关键转变。普通砖主要依靠面与点的叠压，而带孔科技砖把标准孔系引入零件侧面，使搭建者能够在三维网格中布置转轴和支撑点。三维表达时，应保证砖体六个面的比例、凸点排列、侧孔位置和内部空腔相互对应；在装配状态下，还要关注销轴穿过孔后的端部余量，以及相邻砖块转动时是否发生边缘干涉。这样得到的数字模型不仅是外观件，更能服务于机构原理验证、课程演示、零件替换和快速原型制作。
