再生碳纤维轨道车辆转向架构架

项目分类:转向架 发布时间:2022-05-30 ID:641281
  • 再生碳纤维轨道车辆转向架构架
  • 再生碳纤维轨道车辆转向架构架
  • 再生碳纤维轨道车辆转向架构架

  该构架作为轨道车辆走行部的核心承载基体,日常服役于城市轨道交通、市域通勤列车以及干线货运列车的走行系统中,承担整节车体的垂向静载与动载,传递牵引、制动过程中产生的纵向冲击力,同时抵消车辆过曲线时轮对带来的横向交变载荷,是保障列车运行平稳性与走行安全的核心结构件。区别于传统铸钢、焊接钢制构架,这款设计采用回收再加工的短切碳纤维增强聚合物作为成型基材,在结构铺层与模压成型阶段就将纤维取向沿主应力迹线排布,不需要后续大量焊接、机加工工序,成型后整体重量较同承载等级的钢制构架降低六成以上,能直接削减车辆簧下质量,弱化轮轨之间的冲击振动,既降低轨道线路的日常磨耗,也能减少车辆全生命周期运行的碳排放。

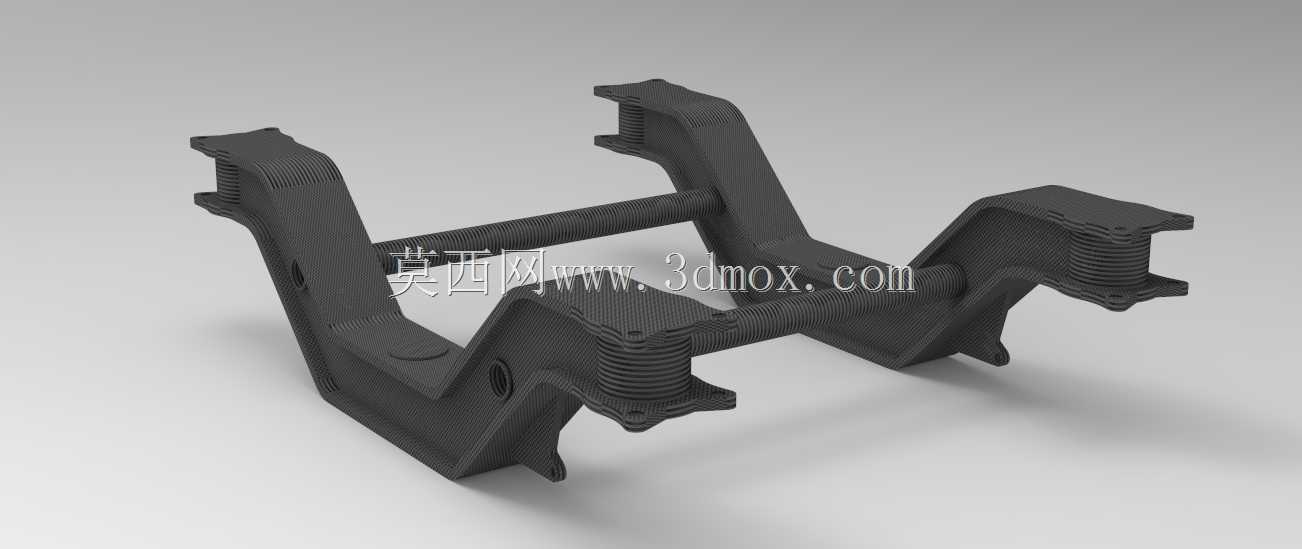

  从结构布局来看,整体采用双侧梁配合横向连接梁的经典H型构架形式,两侧的纵向侧梁为变截面箱型轮廓,在对应一系悬挂、轴箱安装的支座位置做了局部增厚与加强筋布局,侧梁两端预留的叠层波纹状安装接口,用于匹配轴箱橡胶弹簧、一系悬挂定位装置,接口端面的定位孔位同轴度公差控制在0.1mm以内,保证四个轴箱安装位的平行度与对角尺寸偏差符合轨道车辆走行部装配要求。两根横向贯通的连接梁将左右侧梁刚性连为整体,横梁的杆身预留有二系空气弹簧、牵引拉杆、基础制动单元、横向止挡以及电机吊座的安装点位,所有安装面的凸台结构在模压阶段一体成型,不需要后续额外焊接支座,避免了钢制构架常见的焊接热变形、焊缝疲劳开裂的风险。

  设计过程中首先基于线路实测的载荷谱开展拓扑优化,将非承载区域的多余材料全部剔除,在侧梁的弯折过渡区域采用大圆角顺滑过渡,避免直角结构带来的应力集中,纤维铺层方向在弯折区域沿应力流线连续排布,保证复合材料层间不会出现剥离失效。构架两侧的外伸支臂对应轮对轴箱的定位边界,整体安装跨距匹配标准轨距车辆的轮对内侧距要求,侧梁底部的垂向安装面到构架顶面的二系弹簧支撑面高度差,严格适配现有轨道车辆转向架的装配边界,不需要对车体底架、轮对轴箱做额外改造即可完成替换适配。

  实际装车运行时,构架上方通过二系悬挂装置承接车体底架的全部载荷,下方通过四个角点的一系定位结构连接轮对轴箱,车辆牵引时纵向力通过牵引拉杆从构架传递至车体,制动时制动卡钳的反作用力直接由横梁上的制动安装座承担,过曲线时横向力通过侧梁与横梁的刚性整体传递至横向止挡,限制车体与转向架之间的横向偏移量。采用再生碳纤维基材后,构架本身的阻尼特性优于金属焊接结构,能够直接吸收轮轨传递上来的高频振动,降低车厢内部的运行噪声,同时复合材料本身耐大气腐蚀、耐雨雪侵蚀,不需要像钢制构架那样定期做防锈涂漆、焊缝探伤维护,全生命周期的运维工作量大幅缩减。

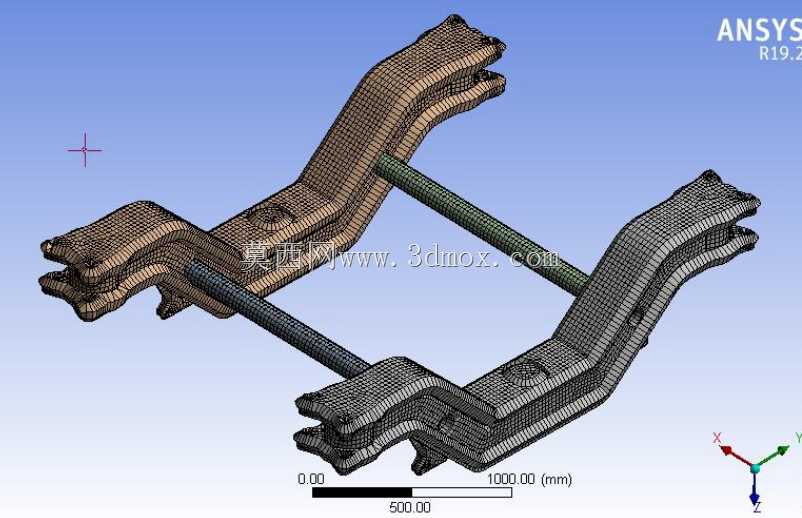

  建模过程中完整还原了所有安装接口的配合尺寸、加强筋的分布位置、变截面区域的壁厚变化,既可以用于新型轻量化低碳转向架的结构性能仿真,验证不同铺层厚度下的静强度、疲劳寿命与模态参数,也可以作为轨道交通装备绿色化改造的参考结构,帮助设计人员评估再生复合材料在走行部核心承载件上的应用可行性,梳理复合材料构架从成型工艺到装配边界的完整设计逻辑。
