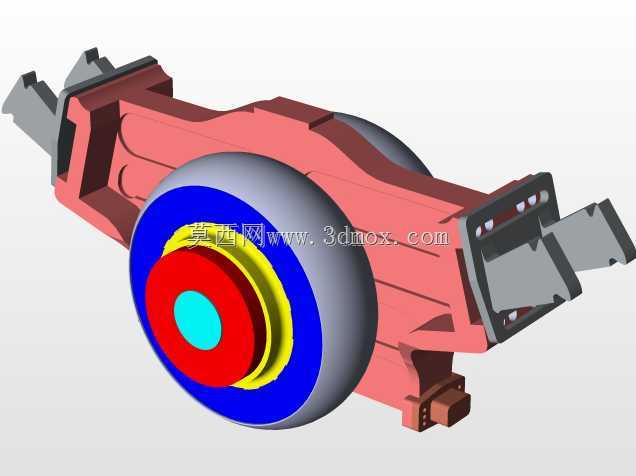

列车走行部轮对轴箱装配结构

　　该结构属于轨道交通车辆走行系统的核心承载部件，直接对接轮对与构架侧梁，承担整节车厢垂向载荷传递、轮对横向定位、纵向牵引力传导的核心作用，是保障列车在复杂线路条件下平稳运行的关键组件。从实际线路运行场景来看，该部件需要适配直线段高速运行、曲线段轮对横移、道岔区冲击载荷、垂向线路不平顺带来的交变载荷等多种复杂工况，其结构强度、定位精度直接决定车辆运行的脱轨系数、平稳性指标与轮轨磨耗速率。

　　从结构设计逻辑来看，该装配体采用分体式轴箱承载结构，轮对部分采用整体碾钢车轮的典型结构，轮缘高度、踏面轮廓符合轨道交通通用轮轨匹配标准，踏面设置有标准锥度以适配曲线通过时的轮对差速需求，减少轮轨滑动磨耗。轴箱体采用铸钢材质的箱型焊接结构，内部预留轴承安装腔，可适配双列圆锥滚子轴承的安装需求，轴承腔两端设置有密封结构安装位，可阻挡线路运行中的粉尘、雨水进入轴承滚道，延长轴承维护周期。轴箱两侧延伸出定位臂结构，可与转向架构架的定位转臂座对接，通过橡胶节点实现弹性定位，既能够保证轮对相对于构架的横向、纵向定位刚度，又能过滤轮轨传递上来的高频振动，避免振动直接传递至车厢影响乘坐舒适性。

　　在安装边界与尺寸适配方面，该结构的轮对内侧距符合标准轨距线路的装配要求，轴箱中心距与转向架构架侧梁的安装间距匹配，轴箱顶部预留一系弹簧安装座，可对接一系悬挂圆弹簧与垂向减振器，将构架上方的载荷均匀传递至轴箱、再经轴承传递至轮对、最终作用于钢轨。轴箱端部设置有速度传感器安装接口，可匹配轴端速度传感器的安装需求，为车辆制动系统、牵引控制系统提供实时轮对转速信号，这也是该结构在传感适配层面的典型设计。

　　从功能特性来看，该装配结构除了核心的承载与定位作用外，还兼顾了检修维护的便利性，轴箱端盖采用螺栓连接结构，无需拆卸整个轴箱即可完成轴承状态检查、润滑脂补充、轴端传感器更换等日常维护作业。轴箱下部设置有排尘孔，可将渗入轴承腔的少量粉尘、积水在运行振动下自然排出，减少轴承磨耗风险。轮对与轴箱的装配采用过盈配合加热装工艺的设计逻辑，保证车轴与车轮轮毂、车轴与轴承内圈的连接可靠性，避免长期交变载荷下出现松脱风险。

　　在实际线路运行中，该结构需要承受垂向数十吨的静载荷，以及启动、制动时的纵向冲击载荷，曲线通过时的横向侧向力，因此在建模过程中对所有承力部位的圆角过渡、壁厚均匀性都做了对应设计，避免应力集中导致的疲劳裂纹产生。轴箱上的所有安装孔位都做了同轴度、位置度的公差适配，保证与构架、一系弹簧、传感器等周边部件的装配互换性，无需额外修配即可完成现场组装。轮对部分的轮辋厚度、辐板形状都经过强度校核，可承受最高运营时速下的离心力与轮轨接触应力，辐板上的减重孔设计在保证强度的前提下降低了簧下质量，减少轮轨间的动作用力，提升线路与车轮的使用寿命。
